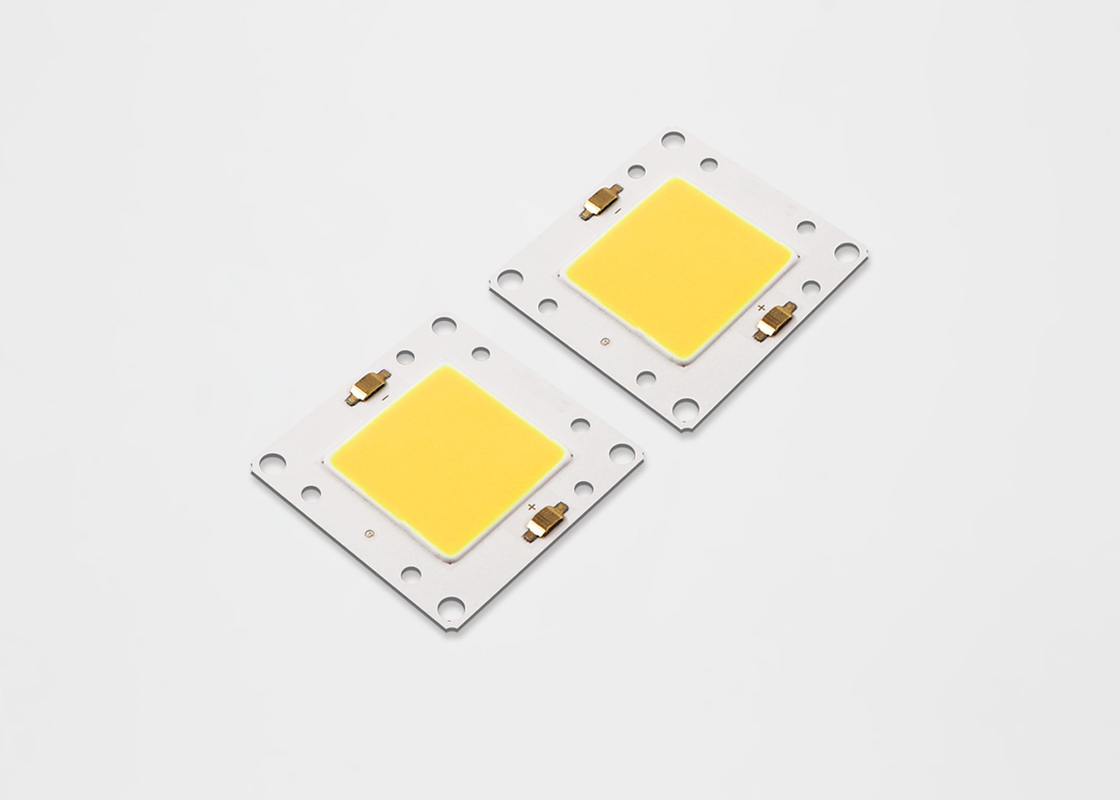

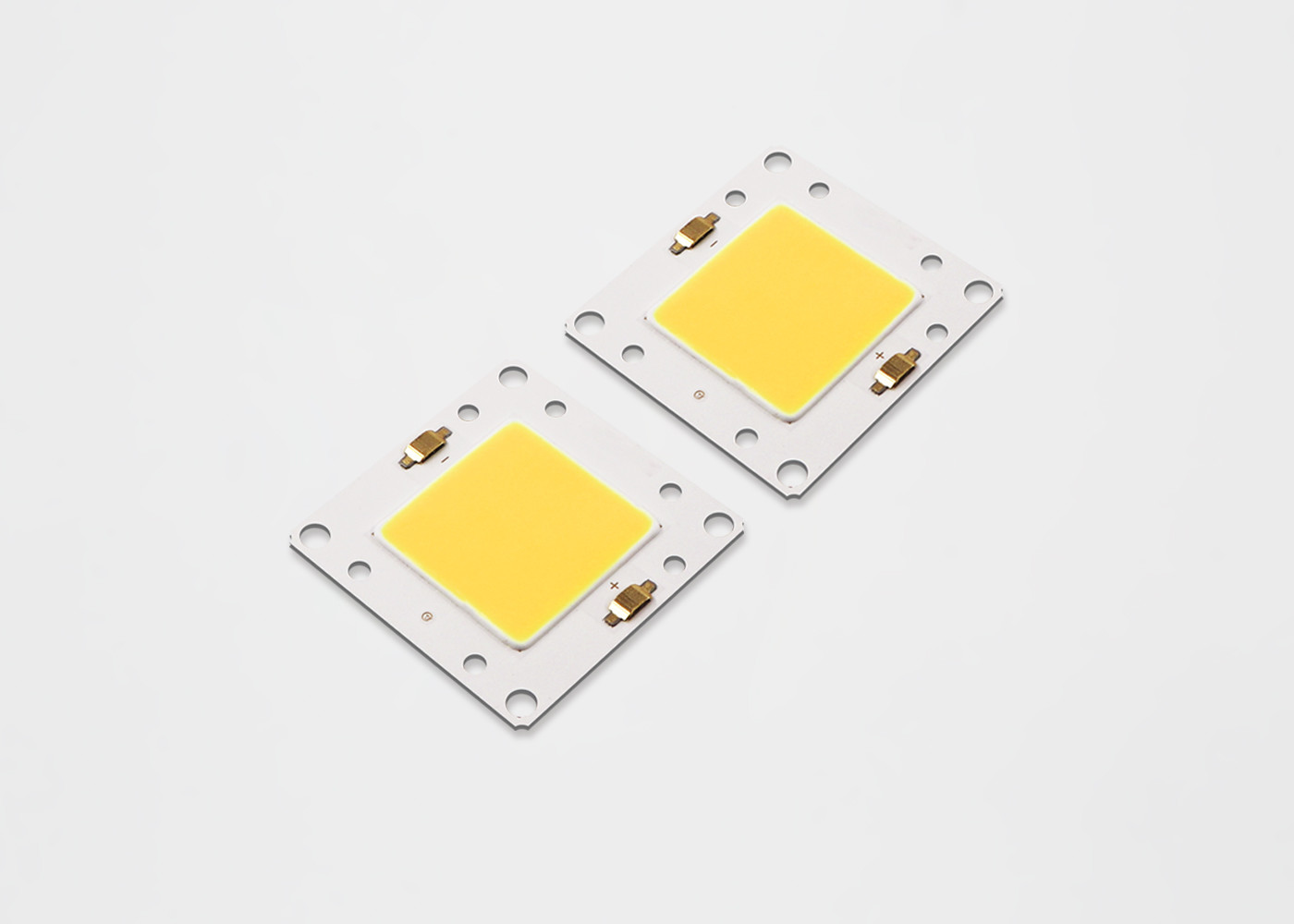

High Flux Cob LED υψηλής ισχύος 50W LM80 HF4027JP15H ANSI SDCM
• Αποτελεσματικότητα 130 lm/W τυπική για 3000K, 80CRI
• Συμπαγής πηγή φωτός υψηλής πυκνότητας ροής
• Ενιαίος, υψηλής ποιότητας φωτισμός
• Λειτουργία DC υψηλής τάσης ή χαμηλής τάσης
• Σειρά προϊόντων και εταιρικό λογότυπο στο μπροστινό μέρος
• Συμβατό με RoHS
- Τα φώτα LED χαρακτηρίζονται από χαμηλή τάση και υψηλή φωτεινότητα.Μια πηγή φωτός LED 10-20 watt εκπέμπει φως που ισοδυναμεί με μια λάμπα πυρακτώσεως 30-120 watt.Το εφέ φωτισμού των LED είναι περισσότερο από 90% εξοικονόμηση ενέργειας από τους λαμπτήρες πυρακτώσεως και περισσότερο από 70% εξοικονόμηση ενέργειας από τους λαμπτήρες εξοικονόμησης ενέργειας.Είναι μια πραγματική πηγή φωτός που εξοικονομεί ενέργεια.
- Καμία ζημιά, κανένα ιόν υδραργύρου ή ιόντα υδραργύρου ενδέχεται να διαρρεύσει και άλλους δημόσιους κινδύνους κατά τη διαδικασία κατασκευής του λαμπτήρα.Η κατασκευή της εποξειδικής ρητίνης LED ανήκει σε οργανικές ενώσεις πολυμερών, σε διαλύτες φωσφόρου υδροχλωρικού οξέος και στα περισσότερα
- Σταθερό, δεν είναι εύκολο να καταστραφεί, μπορεί να ανακυκλωθεί ακόμα και μετά τη γήρανση, δεν θα μολύνει το περιβάλλον
- Το LED χρησιμοποιεί τσιπ ημιαγωγών στερεάς κατάστασης για τη μετατροπή της ηλεκτρικής ενέργειας σε φωτεινή ενέργεια και είναι ενθυλακωμένη με εποξική ρητίνη, η οποία μπορεί να αντέξει μηχανικούς κραδασμούς υψηλής αντοχής.
Ο προσδιορισμός του αριθμού ανταλλακτικού για τις συστοιχίες LED της σειράς TYF ML εξηγείται ως εξής:
| ΕΙΔΙΚΟ ΑΡΙΘ. |
P(W) |
CCT(K) |
CRI |
MIN (lm) |
MAX (lm)
|
ΤΑΣΗ(V) |
CURRENT(mA) |
(lm/W) |
| HF40251006PB |
30 |
3000 Κ |
70 |
3186 |
3540 |
29.8 |
960 |
118 |
| HF40251006PB |
30 |
3500 Κ |
70 |
3267 |
3630 |
29.8 |
960 |
121 |
| HF40251006PB |
30 |
4000 Κ |
70 |
3321 |
3690 |
29.8 |
960 |
123 |
| HF40251006PB |
30 |
5000 Κ |
70 |
3375 |
3750 |
29.8 |
960 |
125 |
| HF40251006PB |
30 |
5700 Κ |
70 |
3429 |
3810 |
29.8 |
960 |
127 |
| HF40251006PB |
30 |
6500 Κ |
70 |
3375 |
3750 |
29.8 |
960 |
125 |
| HF40251006PB |
30 |
3000 Κ |
80 |
2916 |
3240 |
29.8 |
960 |
108 |
| HF40251006PB |
30 |
3500 Κ |
80 |
2997 |
3330 |
29.8 |
960 |
111 |
| HF40251006PB |
30 |
4000 Κ |
80 |
3051 |
3390 |
29.8 |
960 |
113 |
| HF40251006PB |
30 |
5000 Κ |
80 |
3105 |
3450 |
29.8 |
960 |
115 |
| HF40251006PB |
30 |
5700 Κ |
80 |
3159 |
3510 |
29.8 |
960 |
117 |
| HF40251006PB |
30 |
6500 Κ |
80 |
3105 |
3450 |
29.8 |
960 |
115 |
| HF40251010PB |
50 |
3000 Κ |
70 |
5220 |
5800 |
29.8 |
1600 |
116 |
| HF40251010PB |
50 |
3500 Κ |
70 |
5355 |
5950 |
29.8 |
1600 |
119 |
| HF40251010PB |
50 |
4000 Κ |
70 |
5445 |
6050 |
29.8 |
1600 |
121 |
| HF40251010PB |
50 |
5000 Κ |
70 |
5535 |
6150 |
29.8 |
1600 |
123 |
| HF40251010PB |
50 |
5700 Κ |
70 |
5625 |
6250 |
29.8 |
1600 |
125 |
| HF40251010PB |
50 |
6500 Κ |
70 |
5535 |
6150 |
29.8 |
1600 |
123 |
| HF40251010PB |
50 |
3000 Κ |
80 |
4770 |
5300 |
29.8 |
1600 |
106 |
| HF40251010PB |
50 |
3500 Κ |
80 |
4905 |
5450 |
29.8 |
1600 |
109 |
| HF40251010PB |
50 |
4000 Κ |
80 |
4995 |
5550 |
29.8 |
1600 |
111 |
| HF40251010PB |
50 |
5000 Κ |
80 |
5085 |
5650 |
29.8 |
1600 |
113 |
| HF40251010PB |
50 |
5700 Κ |
80 |
5175 |
5750 |
29.8 |
1600 |
115 |
| HF40251010PB |
50 |
6500 Κ |
80 |
5085 |
5650 |
29.8 |
1600 |
113 |
Πλεονεκτήματα προϊόντος Chip LED Cob:
1. Καλή θερμική απόδοση και ευρύ ζεστό κανάλι.
2. Το σημείο είναι ομοιόμορφο.
3. Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος, υψηλή απόδοση φωτός.
4. Υψηλή φωτεινότητα, αποσύνθεση χαμηλού φωτός, γυαλισμένο.
5. Εύκολο στη χρήση και εύκολο στην εγκατάσταση.
6. Ισχυρή αντιστατική ικανότητα.
5.1 Πληροφορίες Χρωματικής Δέσμης
Σχήμα 1: Γράφημα των κάδων δοκιμής σε χρωματικό χώρο xy (Συνθήκες παλμικής δοκιμής, Tj = 25°C)
CIE1931-x
Πίνακας 38: Ορισμοί κάδου χρωμάτων MacAdam 2-βημάτων έως 5 βημάτων για το εύρος πυρήνων TYF CoB
|
Ονομαστικός
CCT
|
Κεντρικό σημείο |
ΚΥΡΙΟΣ ΑΞΟΝΑΣ (α , β) |
Ελλειψη
Περιστροφή Άγγελος,θ
|
| Χ |
Υ |
2-Βήμα |
3-Βήμα |
5-Βήμα |
| 2200 χιλ |
0,5018 |
0,4153 |
(0,0048 , 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500 χιλ |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700κ |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000 χιλ |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500 χιλ |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000 χιλ |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000 χιλ |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700 χιλ |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500 χιλ |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
6.1 Πίνακας 39: Μέγιστες βαθμολογίες
Σημειώσεις για τον Πίνακα 39:
- Οδηγούνται οι συστοιχίες σε υψηλότερα ρεύματα, ωστόσο η συντήρηση του αυλού μπορεί να μειωθεί.
- Πρέπει να τηρείται η σωστή μείωση του ρεύματος για να διατηρείται η θερμοκρασία της διασταύρωσης κάτω από τη μέγιστη
- Η παλμική λειτουργία με ρεύμα κίνησης αιχμής ίσο με το δηλωμένο μέγιστο παλμικό προς τα εμπρός ρεύμα είναι αποδεκτή εάν ο χρόνος ενεργοποίησης παλμού είναι ≤1ms ανά κύκλο και ο κύκλος λειτουργίας είναι ≤10%
- Οι δίοδοι εκπομπής φωτός δεν έχουν σχεδιαστεί για να κινούνται με αντίστροφη τάση και δεν παράγουν φως υπό αυτές τις συνθήκες.Η μέγιστη βαθμολογία παρέχεται μόνο για αναφορά.
Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0,2 mm εκτός εάν αναφέρεται διαφορετικά.2. Σημείο μέτρησης Tc στην κάθοδο
ΣΥΝΙΣΤΩΜΕΝΗ ΚΑΤΑΣΤΑΣΗ ΚΟΛΛΗΣΗΣ
Για χειροκίνητη συγκόλληση.Παρακαλούμε χρησιμοποιήστε συγκόλληση χωρίς μόλυβδο και η συγκόλληση θα πραγματοποιηθεί με χρήση μύτης συγκόλλησης στο α
θερμοκρασία χαμηλότερη από 350 C και θα ολοκληρωθεί εντός 3,5 δευτερολέπτων για μία στεριά.Δεν πρέπει να εφαρμόζεται καμία εξωτερική δύναμη
σε μέρος ρητίνης ενώ εφαρμόζεται η συγκόλληση.Η επόμενη διαδικασία συγκόλλησης θα πρέπει να πραγματοποιηθεί μετά το προϊόν
επιστροφή στη θερμοκρασία περιβάλλοντος.ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
Συσκευασία και επισήμανση προϊόντων
