Αρχική Σελίδα > Προϊόντα> Οδηγήσεις ΣΠΑΔΙΚΩΝ υψηλής δύναμης> 100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή

100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή

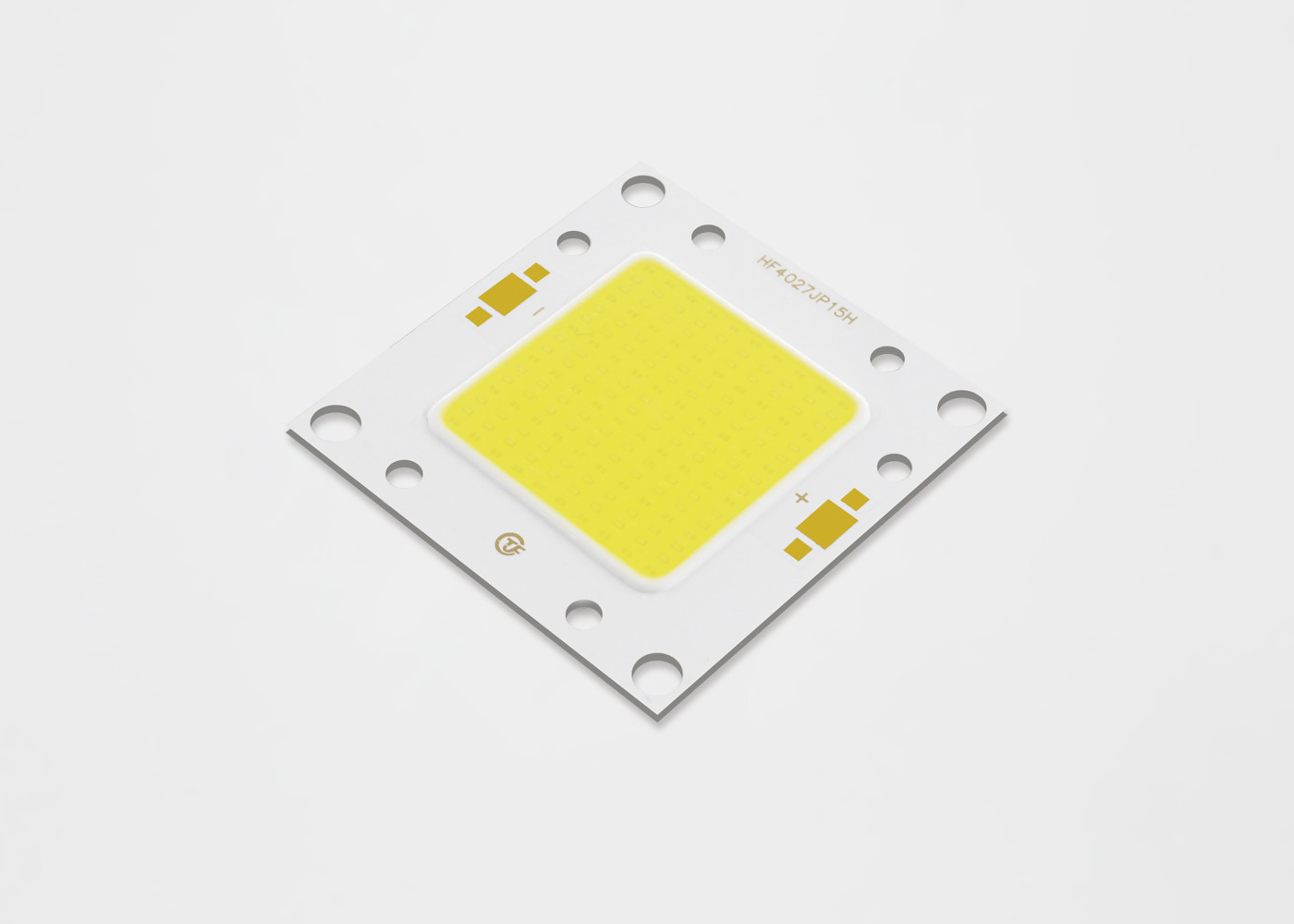

100W Copper Base Cob Led Chip Compact High Flux Density Light Source
100W Copper Base Cob Led Chip Compact High Flux Density Light Source
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen
Μάρκα: TYF
Πιστοποίηση: CE,RoHs, LM80
Αριθμό μοντέλου: HF4027JX15C8
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Διαπραγματεύσιμα
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1.000.000 PC/ημέρα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Πιστοποίηση: RoHS Τύπος: ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ
Χρώμα εκπομπής: Θερμό άσπρο/φυσικό άσπρο/καθαρό άσπρο/δροσερό άσπρο/κρύο λευκό Εξουσία: 100W
Εγγύηση: 5 χρόνια Διάρκεια ζωής: 50000 ώρες
Επισημαίνω:

ΣΠΑΔΙΚΑΣ υψηλής δύναμης

,

Οδηγημένη σπάδικας ενότητα

Περιγραφή προϊόντων

100W υψηλά τσιπ χαλκού μονάδων λούμεν τσιπ των οδηγήσεων Bridgleux TYF ΣΠΑΔΊΚΩΝ των οδηγήσεων βάσεων χαλκού που οδηγούνται



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 0

• Αποτελεσματικότητα 130 lm/W χαρακτηριστικών για 3000K, 80CRI

• Συμπαγής υψηλή πηγή φωτός πυκνότητας ροής

• Ομοιόμορφος, υψηλός - ποιοτικός φωτισμός

• Επιλογές CRI ελάχιστων 70, 80, και 90

• Θερμική πορεία StreaCLined

• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητικό χρώματος Ansi

  δομή με τα πρότυπα 2, 3 και 5 SDCM

• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο

  και φθορισμού λαμπτήρες

• ΣΥΝΕΧΗΣ λειτουργία υψηλής τάσης ή χαμηλής τάσης

• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο

• RoHS υποχωρητικό



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 1



Ο προσδιορισμός αριθμού μερών για τις σειρές των οδηγήσεων σειράς TYF μιλ. εξηγείται ως εξής:



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 2



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 3

ΣΤΟΙΧΕΙΟ ΑΡΙΘ. Π (W) ΚΔ (Κ) CRI Λ. (lm)



MAX (lm)

 ΤΑΣΗ (Β) ΤΡΕΧΩΝ (μΑ) (lm/W)
HF40251006PB 30 3000 Κ 70 3186 3540 29.8 960 118
HF40251006PB 30 3500 Κ 70 3267 3630 29.8 960 121
HF40251006PB 30 4000 Κ 70 3321 3690 29.8 960 123
HF40251006PB 30 5000 Κ 70 3375 3750 29.8 960 125
HF40251006PB 30 5700 Κ 70 3429 3810 29.8 960 127
HF40251006PB 30 6500 Κ 70 3375 3750 29.8 960 125
HF40251006PB 30 3000 Κ 80 2916 3240 29.8 960 108
HF40251006PB 30 3500 Κ 80 2997 3330 29.8 960 111
HF40251006PB 30 4000 Κ 80 3051 3390 29.8 960 113
HF40251006PB 30 5000 Κ 80 3105 3450 29.8 960 115
HF40251006PB 30 5700 Κ 80 3159 3510 29.8 960 117
HF40251006PB 30 6500 Κ 80 3105 3450 29.8 960 115
HF40251010PB 50 3000 Κ 70 5220 5800 29.8 1600 116
HF40251010PB 50 3500 Κ 70 5355 5950 29.8 1600 119
HF40251010PB 50 4000 Κ 70 5445 6050 29.8 1600 121
HF40251010PB 50 5000 Κ 70 5535 6150 29.8 1600 123
HF40251010PB 50 5700 Κ 70 5625 6250 29.8 1600 125
HF40251010PB 50 6500 Κ 70 5535 6150 29.8 1600 123
HF40251010PB 50 3000 Κ 80 4770 5300 29.8 1600 106
HF40251010PB 50 3500 Κ 80 4905 5450 29.8 1600 109
HF40251010PB 50 4000 Κ 80 4995 5550 29.8 1600 111
HF40251010PB 50 5000 Κ 80 5085 5650 29.8 1600 113
HF40251010PB 50 5700 Κ 80 5175 5750 29.8 1600 115
HF40251010PB 50 6500 Κ 80 5085 5650 29.8 1600 113




HF40251016PB 80 3000 Κ 70 8208 9120 29.8 2560 114
HF40251016PB 80 3500 Κ 70 8424 9360 29.8 2560 117
HF40251016PB 80 4000 Κ 70 8568 9520 29.8 2560 119
HF40251016PB 80 5000 Κ 70 8712 9680 29.8 2560 121
HF40251016PB 80 5700 Κ 70 8856 9840 29.8 2560 123
HF40251016PB 80 6500 Κ 70 8712 9680 29.8 2560 121
HF40251016PB 80 3000 Κ 80 7488 8320 29.8 2560 104
HF40251016PB 80 3500 Κ 80 7704 8560 29.8 2560 107
HF40251016PB 80 4000 Κ 80 7848 8720 29.8 2560 109
HF40251016PB 80 5000 Κ 80 7992 8880 29.8 2560 111
HF40251016PB 80 5700 Κ 80 8136 9040 29.8 2560 113
HF40251016PB 80 6500 Κ 80 7992 8880 29.8 2560 111
HF40251020PB 100 3000 Κ 70 10080 11200 29.8 2560 112
HF40251020PB 100 3500 Κ 70 10350 11500 29.8 2560 115
HF40251020PB 100 4000 Κ 70 10530 11700 29.8 2560 117
HF40251020PB 100 5000 Κ 70 10710 11900 29.8 2560 119
HF40251020PB 100 5700 Κ 70 10890 12100 29.8 2560 121
HF40251020PB 100 6500 Κ 70 10710 11900 29.8 2560 119
HF40251020PB 100 3000 Κ 80 9180 10200 29.8 2560 102
HF40251020PB 100 3500 Κ 80 9450 10500 29.8 2560 105
HF40251020PB 100 4000 Κ 80 9630 10700 29.8 2560 107
HF40251020PB 100 5000 Κ 80 9810 10900 29.8 2560 109
HF40251020PB 100 5700 Κ 80 9990 11100 29.8 2560 111
HF40251020PB 100 6500 Κ 80 9810 10900 29.8 2560 109



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 4



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 5



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 6

5.1 πληροφορίες Binning χρώματος


Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 7

CIE1931-Χ



Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF



Ονομαστικός

ΚΔ

 Κεντρικό σημείο ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β)

Έλλειψη







Άγγελος περιστροφής, θ
Χ Υ 2-βήμα 3-βήμα 5-βήμα
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700Κ 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1







































































100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 8


6.1 πίνακας 39: Μέγιστες εκτιμήσεις


100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 9

Σημειώσεις για τον πίνακα 39:

  • Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
  • Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
  • Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
  • Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 10



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 11



Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 12



ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ

Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α

τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί

στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν

επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 13



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 14



Συσκευασία και μαρκάρισμα προϊόντων



100W χαλκού βάσεων οδηγημένη σπάδικας πηγή φωτός πυκνότητας ροής τσιπ συμπαγής υψηλή 15
