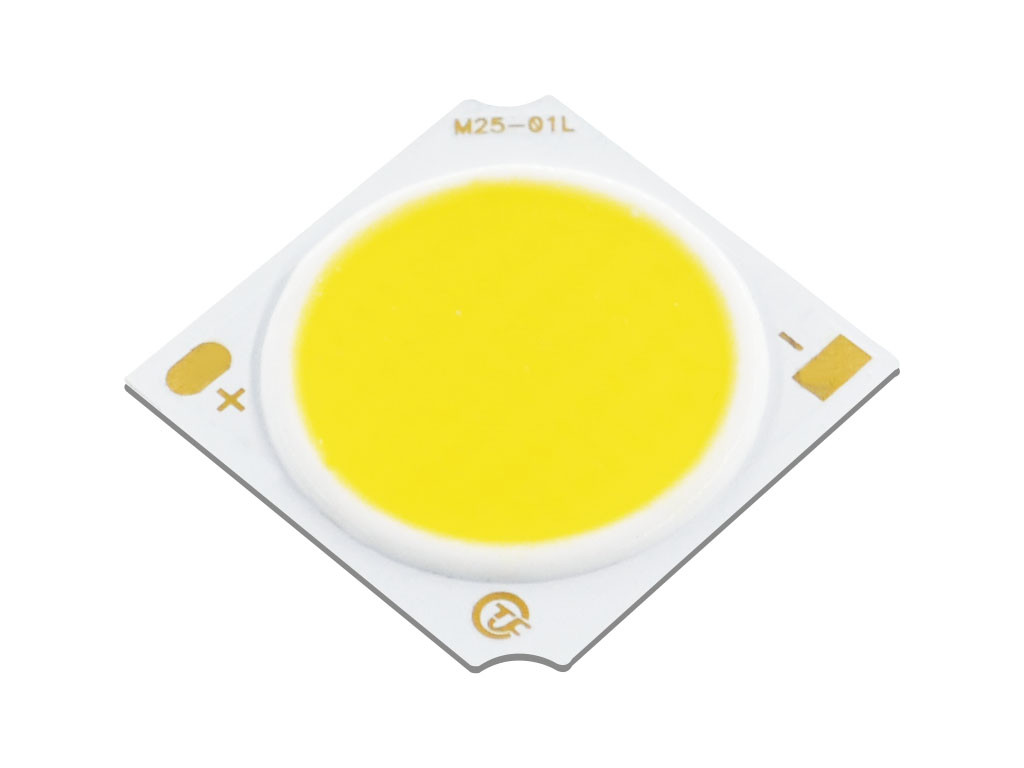

Ζωηρών οδηγήσεων πηγής 3-200W σειράς ειδικών, ελαφρύς φωτισμός σημείων διαδρομής για την ειδική σειρά
• Αποτελεσματικότητα >130 lm/W χαρακτηριστικού για 6000K, 70CRI (PB)
• Αποτελεσματικότητα 140 lm/W χαρακτηριστικών για 6000K, 70CRI (P6)
• Η βάση χαλκού, θερμική αγωγιμότητα είναι 122-176W/(μ·Κ) • Εκπομπή της διαμέτρου ενάντια στην πίεση 80kg
• Ελάχιστο 70, 80 επιλογές CRI
• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητικό χρώματος Ansi
δομή με τα πρότυπα 3 και 5 SDCM
• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο
και φθορισμού λαμπτήρες
• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο • RoHS υποχωρητικό
2 πλεονεκτήματα
• Υψηλή σταθερότητα για την υπαίθρια εφαρμογή
• Σημαντικά μειωμένη θερμική αντίσταση και
αυξανόμενη λειτουργούσα θερμοκρασία
• Ομοιόμορφο, συνεπές άσπρο φως • Χαμηλότερη λειτουργική δαπάνη • Εύχρηστος με τους ανιχνευτές φωτός της ημέρας και κινήσεων
επιτρέψτε την αυξανόμενη ενέργεια - αποταμίευση
• Μειωμένο κόστος συντήρησης • Φιλικός προς το περιβάλλον, κανένα ζήτημα διάθεσης
Ο προσδιορισμός αριθμού μερών για τις σειρές των ειδικών οδηγήσεων σειράς TYF εξηγείται ως εξής:
|
Αριθμός μερών
|
Χαρακτηριστική δύναμη (ψ) |
Ονομαστικό ΚΔ (κ) |
CRI
|
Ελάχιστη παλόμενη ροή (lm) |
Χαρακτηριστική παλόμενη ροή (lm) |
Χαρακτηριστική τάση (β) |
Ονομαστικό ρεύμα (μΑ) |
Χαρακτηριστική αποτελεσματικότητα (lm/W) |
| CL54351818P430E*7 |
82.9 |
3000 Κ |
70 |
12027 |
12932 |
51.2 |
1620 |
156 |
| CL54351818P435E*7 |
82.9 |
3500 Κ |
70 |
12181 |
13098 |
51.2 |
1620 |
158 |
| CL54351818P440E*7 |
82.9 |
4000 Κ |
70 |
12258 |
13181 |
51.2 |
1620 |
159 |
| CL54351818P450E*7 |
82.9 |
5000 Κ |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P457E*7 |
82.9 |
5700 Κ |
70 |
12490 |
13430 |
51.2 |
1620 |
162 |
| CL54351818P465E*7 |
82.9 |
6500 Κ |
70 |
12413 |
13347 |
51.2 |
1620 |
161 |
| CL54351818P422E*8 |
82.9 |
2200 Κ |
80 |
10100 |
10860 |
51.2 |
1620 |
131 |
| CL54351818P427E*8 |
82.9 |
2700 Κ |
80 |
10948 |
11772 |
51.2 |
1620 |
142 |
| CL54351818P430E*8 |
82.9 |
3000 Κ |
80 |
11256 |
12103 |
51.2 |
1620 |
146 |
| CL54351818P435E*8 |
82.9 |
3500 Κ |
80 |
11410 |
12269 |
51.2 |
1620 |
148 |
| CL54351818P440E*8 |
82.9 |
4000 Κ |
80 |
11487 |
12352 |
51.2 |
1620 |
149 |
| CL54351818P450E*8 |
82.9 |
5000 Κ |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P457E*8 |
82.9 |
5700 Κ |
80 |
11796 |
12684 |
51.2 |
1620 |
153 |
| CL54351818P465E*8 |
82.9 |
6500 Κ |
80 |
11642 |
12518 |
51.2 |
1620 |
151 |
| CL54351818P422E*9 |
82.9 |
2200 Κ |
90 |
8943 |
9616 |
51.2 |
1620 |
116 |
| CL54351818P427E*9 |
82.9 |
2700 Κ |
90 |
9791 |
10528 |
51.2 |
1620 |
127 |
| CL54351818P430E*9 |
82.9 |
3000 Κ |
90 |
10023 |
10777 |
51.2 |
1620 |
130 |
| CL54351818P435E*9 |
82.9 |
3500 Κ |
90 |
10177 |
10943 |
51.2 |
1620 |
132 |
| CL54351818P440E*9 |
82.9 |
4000 Κ |
90 |
10254 |
11026 |
51.2 |
1620 |
133 |
| CL54351818P450E*9 |
82.9 |
5000 Κ |
90 |
10408 |
11192 |
51.2 |
1620 |
135 |
| CL54351818P457E*9 |
82.9 |
5700 Κ |
90 |
10485 |
11275 |
51.2 |
1620 |
136 |
5.1 πληροφορίες Binning χρώματος
Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)
CIE1931-Χ
Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF
|
Ονομαστικός
ΚΔ
|
Κεντρικό σημείο |
ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β) |
Έλλειψη
Άγγελος περιστροφής, θ
|
| Χ |
Υ |
2-βήμα |
3-βήμα |
5-βήμα |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700Κ |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
6.1 πίνακας 39: Μέγιστες εκτιμήσεις
Σημειώσεις για τον πίνακα 12:
- Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
- Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
- Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
- Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.
Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο
ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ
Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α
τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί
στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν
επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
Συσκευασία και μαρκάρισμα προϊόντων
