Αρχική Σελίδα > Προϊόντα> Οδηγήσεις ΣΠΑΔΙΚΩΝ υψηλής δύναμης> SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή

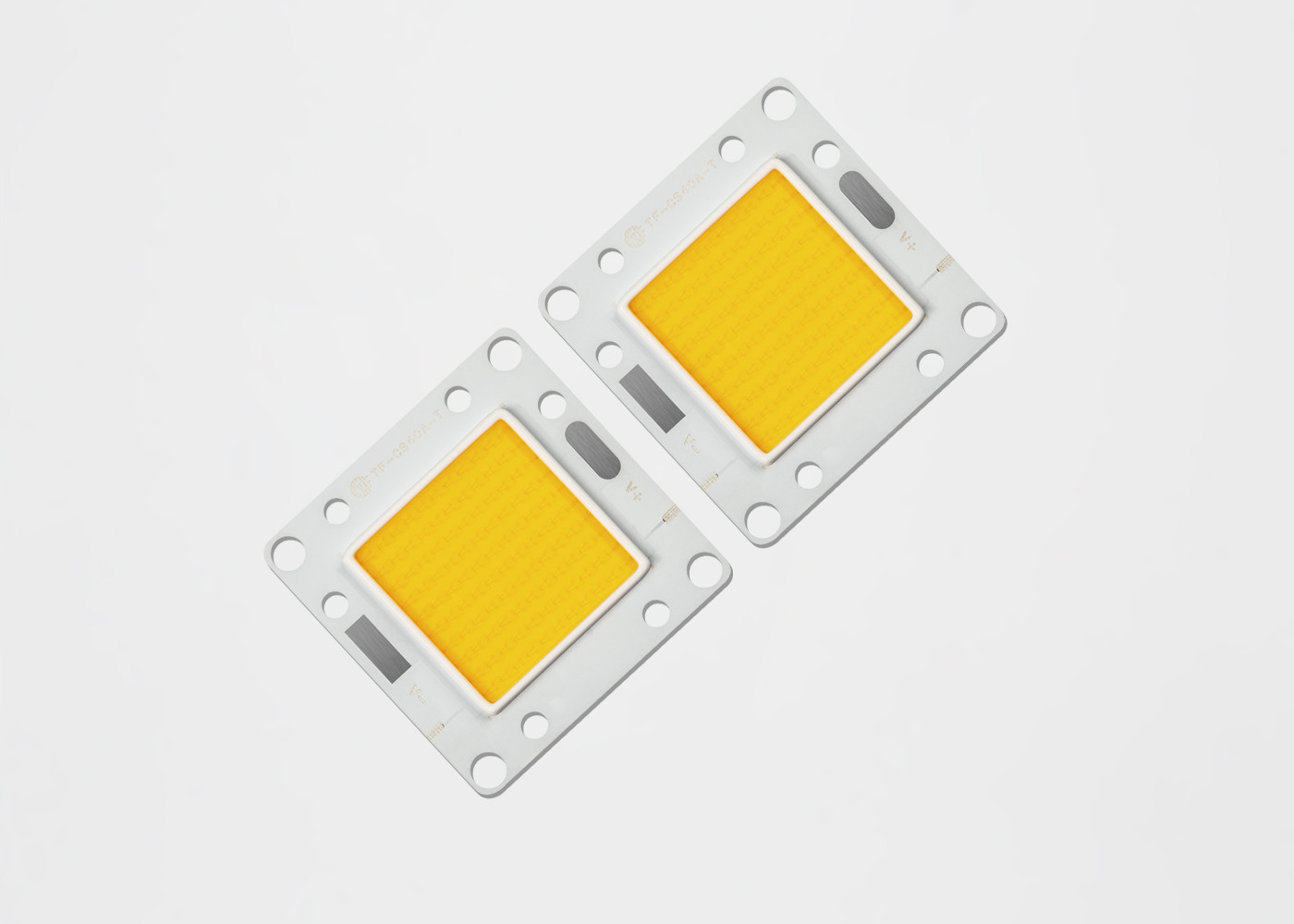

SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή

SDCM 200lm/W High Power Cob Led Bridgelux High Low Voltage DC Operation
SDCM 200lm/W High Power Cob Led Bridgelux High Low Voltage DC Operation
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen
Μάρκα: TYF
Πιστοποίηση: CE,RoHs
Αριθμό μοντέλου: CS40A
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Διαπραγματεύσιμα
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1.000.000 PC/ημέρα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Τύπος: ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ Υλικό τσιπ: Bridgleux
Εκπομπή του χρώματος: Θερμό άσπρο/φυσικό άσπρο/καθαρό άσπρο/δροσερό άσπρο/κρύο λευκό Δύναμη: 50W
Εφαρμογή: Φως των οδηγήσεων ΣΠΑΔΙΚΩΝ Διάρκεια ζωής: 50000 ώρες
Επισημαίνω:

200lm/W σπάδικας υψηλής δύναμης που οδηγείται

,

Σπάδικας υψηλής δύναμης SDCM που οδηγείται

,

Οδηγημένα σπάδικας τσιπ ΣΥΝΕΧΟΥΣ λειτουργίας

Περιγραφή προϊόντων

τσιπ LM80 ΣΠΑΔΊΚΩΝ των εσωτερικών υπαίθριων οδηγήσεων ΣΠΑΔΊΚΩΝ των οδηγήσεων 50W 200lm/w Bridgleux



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 0

• Αποτελεσματικότητα 128 lm/W χαρακτηριστικών για 3000K, 80CRI

• Συμπαγής υψηλή πηγή φωτός πυκνότητας ροής

• Ομοιόμορφος, υψηλός - ποιοτικός φωτισμός

• Επιλογές CRI ελάχιστων 70, 80, και 90

• Θερμική πορεία StreaCLined

• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητικό χρώματος Ansi

δομή με τα πρότυπα 2, 3 και 5 SDCM

• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο

και φθορισμού λαμπτήρες

• ΣΥΝΕΧΗΣ λειτουργία υψηλής τάσης ή χαμηλής τάσης

• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο

• RoHS υποχωρητικό



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 1



Ο προσδιορισμός αριθμού μερών για τις σειρές των οδηγήσεων σειράς TYF μιλ. εξηγείται ως εξής:



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 2

SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 3



ΣΤΟΙΧΕΙΟ ΑΡΙΘ. Π (W) ΚΔ (Κ) CRI Λ. (lm)



MAX (lm)

 ΤΑΣΗ (Β) ΤΡΕΧΩΝ (μΑ) (lm/W)
HF40251006PB 30 3000 Κ 70 3186 3540 29.8 960 118
HF40251006PB 30 3500 Κ 70 3267 3630 29.8 960 121
HF40251006PB 30 4000 Κ 70 3321 3690 29.8 960 123
HF40251006PB 30 5000 Κ 70 3375 3750 29.8 960 125
HF40251006PB 30 5700 Κ 70 3429 3810 29.8 960 127
HF40251006PB 30 6500 Κ 70 3375 3750 29.8 960 125
HF40251006PB 30 3000 Κ 80 2916 3240 29.8 960 108
HF40251006PB 30 3500 Κ 80 2997 3330 29.8 960 111
HF40251006PB 30 4000 Κ 80 3051 3390 29.8 960 113
HF40251006PB 30 5000 Κ 80 3105 3450 29.8 960 115
HF40251006PB 30 5700 Κ 80 3159 3510 29.8 960 117
HF40251006PB 30 6500 Κ 80 3105 3450 29.8 960 115
HF40251010PB 50 3000 Κ 70 5220 5800 29.8 1600 116
HF40251010PB 50 3500 Κ 70 5355 5950 29.8 1600 119
HF40251010PB 50 4000 Κ 70 5445 6050 29.8 1600 121
HF40251010PB 50 5000 Κ 70 5535 6150 29.8 1600 123
HF40251010PB 50 5700 Κ 70 5625 6250 29.8 1600 125
HF40251010PB 50 6500 Κ 70 5535 6150 29.8 1600 123
HF40251010PB 50 3000 Κ 80 4770 5300 29.8 1600 106
HF40251010PB 50 3500 Κ 80 4905 5450 29.8 1600 109
HF40251010PB 50 4000 Κ 80 4995 5550 29.8 1600 111
HF40251010PB 50 5000 Κ 80 5085 5650 29.8 1600 113
HF40251010PB 50 5700 Κ 80 5175 5750 29.8 1600 115
HF40251010PB 50 6500 Κ 80 5085 5650 29.8 1600 113


SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 4



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 5



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 6

5.1 πληροφορίες Binning χρώματος


Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 7

CIE1931-Χ



Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF



Ονομαστικός

ΚΔ

 Κεντρικό σημείο ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β)

Έλλειψη







Άγγελος περιστροφής, θ
Χ Υ 2-βήμα 3-βήμα 5-βήμα
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700Κ 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1







































































SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 8


6.1 πίνακας 39: Μέγιστες εκτιμήσεις


SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 9

Σημειώσεις για τον πίνακα 39:

  • Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
  • Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
  • Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
  • Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 10



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 11



Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 12



ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ

Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α

τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί

στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν

επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 13



9, συσκευασία και μαρκάρισμα



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 14



SDCM 200lm/W υψηλής δύναμης οδηγημένη σπάδικας ΣΥΝΕΧΉΣ λειτουργία χαμηλής τάσης Bridgelux υψηλή 15
