Αρχική Σελίδα > Προϊόντα> Οδηγήσεις ΣΠΑΔΙΚΩΝ υψηλής δύναμης> Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI

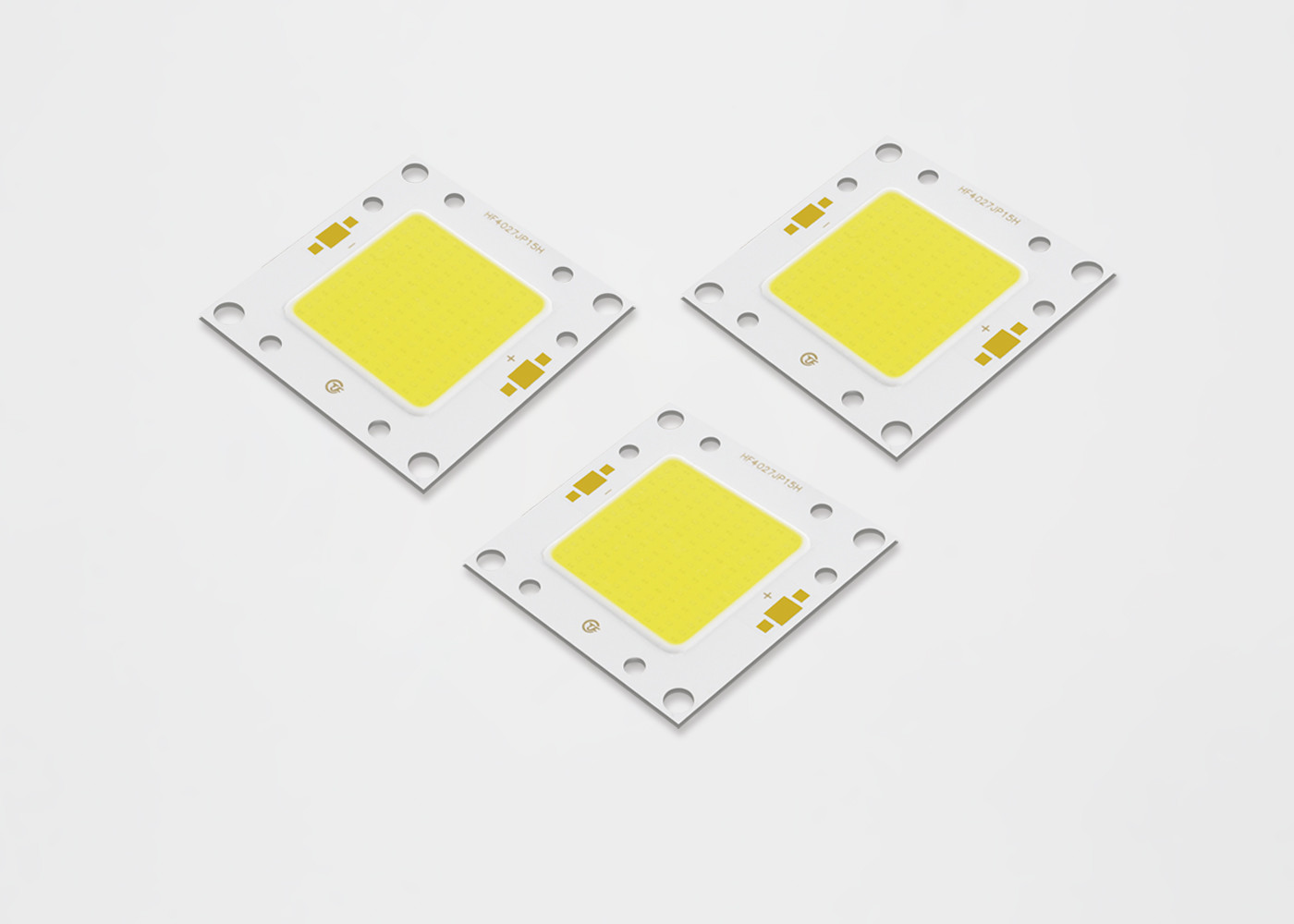

Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI

High Flux 100w Led Chips ANSI SDCM With Minimum 70 80 90 CRI
High Flux 100w Led Chips ANSI SDCM With Minimum 70 80 90 CRI
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen
Μάρκα: TYF
Πιστοποίηση: CE,RoHs
Αριθμό μοντέλου: HF4027JP15H
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Διαπραγματεύσιμα
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1.000.000 PC/ημέρα
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Πιστοποίηση: RoHS Τύπος: ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ
Εκπομπή του χρώματος: Θερμό άσπρο/φυσικό άσπρο/καθαρό άσπρο/δροσερό άσπρο/κρύο λευκό Δύναμη: 50W
Εξουσιοδότηση: 5 έτη Διάρκεια ζωής: 50000 ώρες
Επισημαίνω:

Υψηλά οδηγημένα 100w τσιπ ροής

,

Οδηγημένα 100w τσιπ Ansi

,

Οδηγημένη σπάδικας ενότητα SDCM

Περιγραφή προϊόντων

ΣΠΆΔΙΚΑΣ 50W LM80 των οδηγήσεων ΣΠΑΔΙΚΩΝ HF4027JP15H Bridgelux τσιπ κτυπήματος 5 έτη εξουσιοδότησης υψηλής - ποιότητα που εξασφαλίζεται



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 0

• Αποτελεσματικότητα 130 lm/W χαρακτηριστικών για 3000K, 80CRI

• Συμπαγής υψηλή πηγή φωτός πυκνότητας ροής

• Ομοιόμορφος, υψηλός - ποιοτικός φωτισμός

• Επιλογές CRI ελάχιστων 70, 80, και 90

• Θερμική πορεία StreaCLined

• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητικό χρώματος Ansi

δομή με τα πρότυπα 2, 3 και 5 SDCM

• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο

και φθορισμού λαμπτήρες

• ΣΥΝΕΧΗΣ λειτουργία υψηλής τάσης ή χαμηλής τάσης

• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο

• RoHS υποχωρητικό



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 1



Ο προσδιορισμός αριθμού μερών για τις σειρές των οδηγήσεων σειράς TYF μιλ. εξηγείται ως εξής:



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 2

Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 3



ΣΤΟΙΧΕΙΟ ΑΡΙΘ. Π (W) ΚΔ (Κ) CRI Λ. (lm)



MAX (lm)

 ΤΑΣΗ (Β) ΤΡΕΧΩΝ (μΑ) (lm/W)
HF40251006PB 30 3000 Κ 70 3186 3540 29.8 960 118
HF40251006PB 30 3500 Κ 70 3267 3630 29.8 960 121
HF40251006PB 30 4000 Κ 70 3321 3690 29.8 960 123
HF40251006PB 30 5000 Κ 70 3375 3750 29.8 960 125
HF40251006PB 30 5700 Κ 70 3429 3810 29.8 960 127
HF40251006PB 30 6500 Κ 70 3375 3750 29.8 960 125
HF40251006PB 30 3000 Κ 80 2916 3240 29.8 960 108
HF40251006PB 30 3500 Κ 80 2997 3330 29.8 960 111
HF40251006PB 30 4000 Κ 80 3051 3390 29.8 960 113
HF40251006PB 30 5000 Κ 80 3105 3450 29.8 960 115
HF40251006PB 30 5700 Κ 80 3159 3510 29.8 960 117
HF40251006PB 30 6500 Κ 80 3105 3450 29.8 960 115
HF40251010PB 50 3000 Κ 70 5220 5800 29.8 1600 116
HF40251010PB 50 3500 Κ 70 5355 5950 29.8 1600 119
HF40251010PB 50 4000 Κ 70 5445 6050 29.8 1600 121
HF40251010PB 50 5000 Κ 70 5535 6150 29.8 1600 123
HF40251010PB 50 5700 Κ 70 5625 6250 29.8 1600 125
HF40251010PB 50 6500 Κ 70 5535 6150 29.8 1600 123
HF40251010PB 50 3000 Κ 80 4770 5300 29.8 1600 106
HF40251010PB 50 3500 Κ 80 4905 5450 29.8 1600 109
HF40251010PB 50 4000 Κ 80 4995 5550 29.8 1600 111
HF40251010PB 50 5000 Κ 80 5085 5650 29.8 1600 113
HF40251010PB 50 5700 Κ 80 5175 5750 29.8 1600 115
HF40251010PB 50 6500 Κ 80 5085 5650 29.8 1600 113





4,Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 4



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 5



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 6

5.1 πληροφορίες Binning χρώματος


Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 7

CIE1931-Χ



Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF



Ονομαστικός

ΚΔ

 Κεντρικό σημείο ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β)

Έλλειψη







Άγγελος περιστροφής, θ
Χ Υ 2-βήμα 3-βήμα 5-βήμα
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700Κ 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1





















































Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 8


6.1 πίνακας 39: Μέγιστες εκτιμήσεις


Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 9

Σημειώσεις για τον πίνακα 39:

  • Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
  • Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
  • Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
  • Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 10



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 11



Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 12



ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ

Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α

τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί

στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν

επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 13



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 14



Συσκευασία και μαρκάρισμα προϊόντων



Η υψηλή ροή 100w οδήγησε το Ansi SDCM τσιπ με το ελάχιστο 70 80 90 CRI 15
