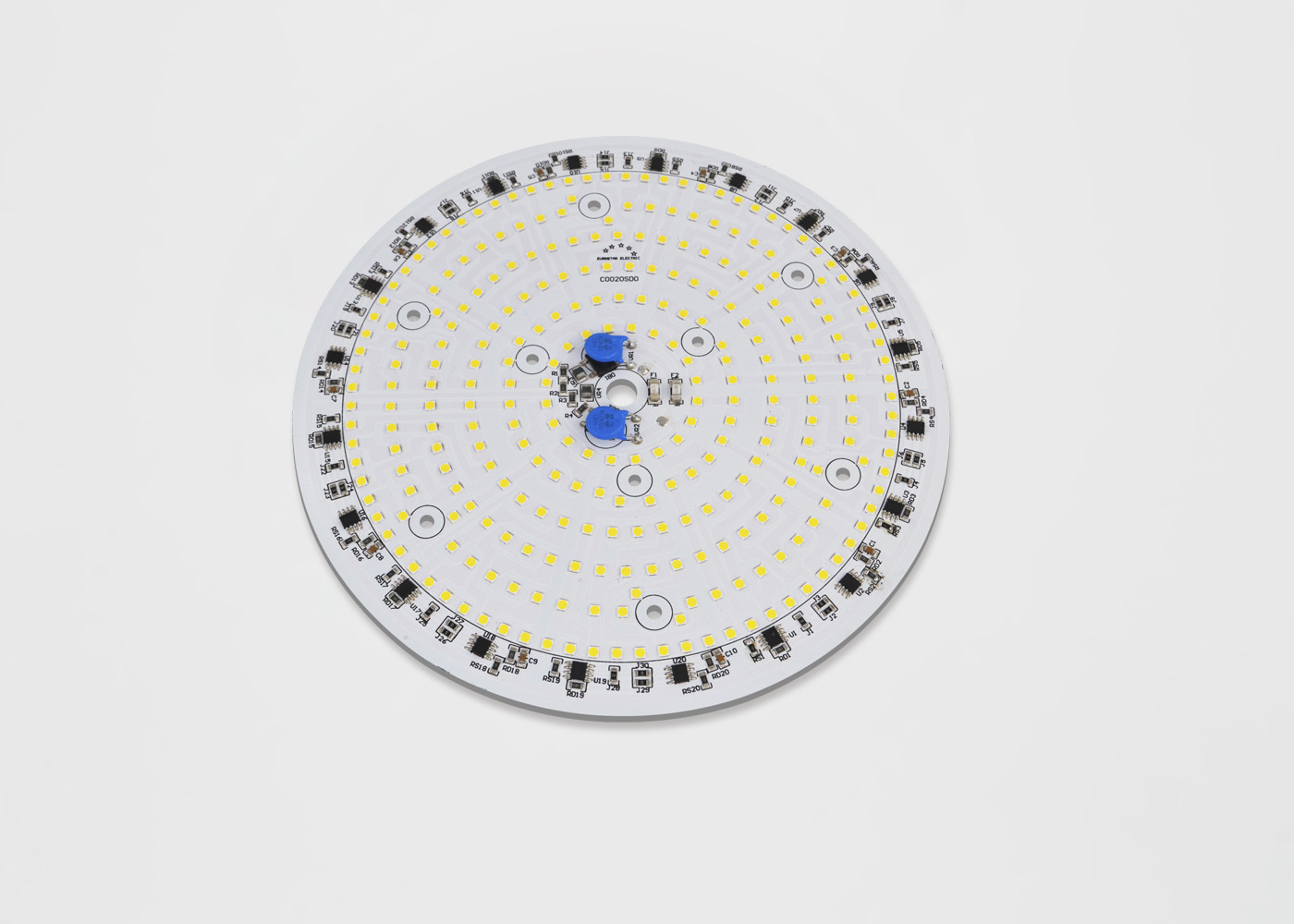

Η ενότητα ΣΠΑΔΊΚΩΝ των οδηγήσεων, ενότητα εναλλασσόμενου ρεύματος, Driverless 110v/220v οδήγησε το φωτεινό σηματοδότη προβολέα τσιπ 4000K που οδηγήθηκε
Λεπτομέρειες:
Όνομα στοιχείων: Ενότητα εναλλασσόμενου ρεύματος SMD για τον πλήρη φωτισμό κόλπων UFO
Τύπος προϊόντων: Ενότητα εναλλασσόμενου ρεύματος
Τάση: 110/220v
Θέση προέλευσης: ShenZhen, Κίνα
Πρότυπο: TYF DQ195
MOQ: 1 σύνολο
1. Χαρακτηριστικά γνωρίσματα προϊόντων
- Συνδέει άμεσα με την τάση γραμμών εναλλασσόμενου ρεύματος
- Αποδοτικότητα & παράγοντας υψηλής δύναμης
- Μακράς διαρκείας χρόνος
- Απλό BOM
- Rosh υποχωρητικό
- Κανονισμός τάσης γραμμών
- Εύκολη συνέλευση
- Αμόλυβδο προϊόν
2. Εφαρμογές:
Υψηλή εικόνα προβολέα κόλπων που απαιτείται
3. Ηλεκτρικός & οπτικός πίνακας 2-1 χαρακτηριστικών (Ta=25℃)
| Τάση εισαγωγής |
Vin |
Β |
230 |
| Ρεύμα εισαγωγής |
ΕΑΝ |
μΑ |
974.2 |
| Λειτουργούσα συχνότητα |
Φ |
Hz |
50/60 |
| Δύναμη εισαγωγής |
Π |
W |
203.3 |
| Παράγοντας δύναμης |
PF |
% |
0,908 |
| Συνολική αρμονική διαστρέβλωση |
THD |
% |
46.58% |
| Εξασθενίζοντας τύπος |
TRIAC □ PWM □ 0-10V □ ΔΆΛΙ □ DMX □ έξυπνο □ RNA □ άλλο |
| Ικανότητα κύματος |
Εναντίον |
KV |
1.5 |
| Ηλεκτρική δύναμη (εναλλασσόμενο ρεύμα) |
VE |
KV |
1.5 |
| Λειτουργία/θερμοκρασία περίπτωσης |
Ta/Tc |
℃ |
25/85 |
| Παράμετροι οδηγήσεων |
3030 |
| Φωτεινή ροή |
Φv |
Lm |
20048 |
| Φωτεινή αποδοτικότητα |
ηv |
Lm/w |
98.59 |
| Θερμοκρασία χρώματος |
ΚΔ |
Κ |
5895 |
| Χρώμα που δίνει το δείκτη |
Ra/CRI |
% |
81.7/73.8 |
| Ελαφριά διανομή |
- |
- |
|
| Γωνία εξέτασης |
2θ 1/2 |
Βαθμός. |
- |
4. Οπτικές ιδιότητες
4.1 δοχεία χρωματικότητας
TYF συμμορφώνεται με τα πρότυπα Ansi C78.377A για τη δομή δοχείων χρωματικότητάς του. Για κάθε quadrangle Ansi για τη σειρά ΚΔ 2700K σε 6500K, TYF παρέχει 5 δοχεία και 3 δοχεία.
Δοχείο χρωματικότητας σχήματος 3-1
Πίνακας 4-1 5 δοχεία βημάτων
| ΚΔ |
Βήματα |
CX |
Κύπρος |
α |
β |
θήτα |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0,00700 |
53.70 |
| 3000K |
5 |
0,4338 |
0,403 |
0,01390 |
0,00680 |
53.22 |
| 3500K |
5 |
0,4073 |
0,3917 |
0,01545 |
0,00690 |
54.00 |
| 4000K |
5 |
0,3818 |
0,3797 |
0,01565 |
0,00670 |
53.72 |
| 5000K |
5 |
0,3447 |
0,3553 |
0,01370 |
0,00590 |
59.62 |
| 5700K |
5 |
0,3287 |
0,3417 |
0,01243 |
0,00533 |
59.09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58.57 |
Πίνακας 4-2 3 δοχεία βημάτων
| ΚΔ |
Βήματα |
CX |
Κύπρος |
α |
β |
θήτα |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53.70 |
| 3000K |
3 |
0,4338 |
0,403 |
0,00834 |
0,00408 |
53.22 |
| 3500K |
3 |
0,4073 |
0,3917 |
0,00927 |
0,00414 |
54.00 |
| 4000K |
3 |
0,3818 |
0,3797 |
0,00939 |
0,00402 |
53.72 |
| 5000K |
3 |
0,3447 |
0,3553 |
0,00822 |
0,00354 |
59.62 |
| 5700K |
3 |
0,3287 |
0,3417 |
0,00746 |
0,00320 |
59.09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58.57 |
4.2 χαρακτηριστικές ηλεκτρικές & οπτικές καμπύλες
Σχετική ισχύς σχήματος 4-2-1 εναντίον της τάσης, Τένα =25℃
Σχετική φωτεινή ροή σχήματος 4-2-2 εναντίον της τάσης, Τένα =25℃
Ακτινοβόλο σχέδιο σχήματος 4-2-3, Τένα =25℃
5. Βασικά προδιαγραφές/ιδιαίτερα χαρακτηριστικά:
1. Κίνηση άμεσα στην τάση γραμμών εναλλασσόμενου ρεύματος: 120/230V, κανένας οδηγός AC/DC
2. Με OTR, OVP, OCP, ικανότητα κύματος, 1000V
3. Υψηλό PF, πιστοποιήσεις CE/UL
4. Καλή συνέπεια χρώματος, υψηλό CRI
5. Περιβαλλοντική θερμοκρασία: 20-50℃, θερμοκρασία περίπτωσης: <70>
6. Το μικρό μέγεθος, εύκαμπτο σχέδιο, μέγεθος PCB, ΚΔ, δύναμη, μπορεί να προσαρμοστεί σύμφωνα με τις επιθυμίες του πελάτη.
7. Ζωή time> 30.000 ώρες
6. Συσκευασία
TYF Opto. Προϊόντα ενοτήτων οδηγήσεων, που συσκευάζονται στον πλαστικό δίσκο, σύμφωνα με το διαφορετικό μέγεθος, ΧΧ PC κάθε πλαστικός δίσκος, όπως φαίνεται στον ακόλουθο. τα προϊόντα χωρίς πλαστικό κιβώτιο που συσκευάζεται στις τσάντες φυσαλίδων, προκειμένου να αποτραπεί η εξωτερική πίεση, να επιλέξει τη διαφορετική τσάντα φυσαλίδων, σύμφωνα με το μέγεθος προϊόντων σε κάθε πακέτο ΧΧ προϊόντων, συσκευασμένο προϊόν θα αποθηκευτούν υπό μορφή χαρτοκιβωτίου και θα σφραγιστούν, όπως φαίνεται στον ακόλουθο.
1) ΧΧ ενότητα των οδηγήσεων PC ανά δίσκο 4) Πληροφορίες & συσκευασία κιβωτίων
2)Σωρός δίσκων και να δέσει με ταινία, ενότητα ΧΧ οδηγήσεων
δίσκοι και πρόσθετοι 1 πλαστοί δίσκοι κάθε ένας επάνω
κιβώτιο. Προσθέστε το πήκτωμα πυριτίου (1 κάθε) πάνω από το δίσκο
3) Συσκευασία σφράγισης
