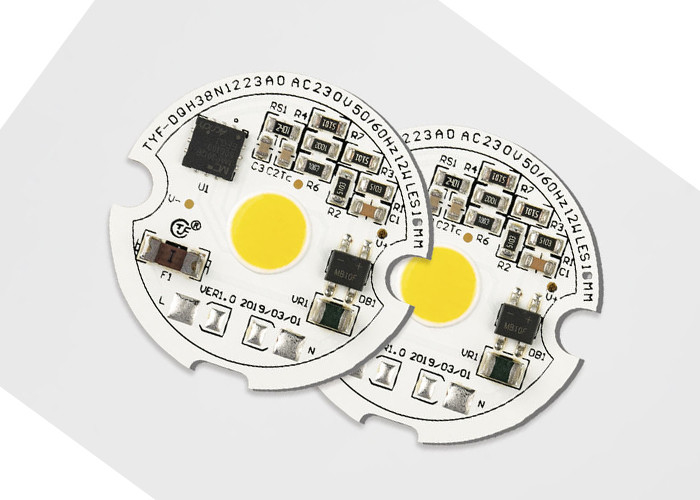

AC COB LED 110V/230V 5w 9W 10w led chip χωρίς οδηγό για spot light down light wall light 3000k 4000k 6000k
- Συνδέεται απευθείας στην τάση AC
- High PF και χαμηλό THD
- Υψηλή απόδοση και υψηλή φωτεινότητα
- Μεγάλη διάρκεια ζωής και υψηλή αξιοπιστία
- Χαμηλό EMI
- Απλό BOM
- Συμμορφώνεται με το CE Συμμορφώνεται
- Συμμορφώνεται με ROHS και REACH
- Εύκολη συναρμολόγηση
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Κωδικός προϊόντος |
Πελάτης
Κωδικός
|
Κωδικός IC |
Ισχύς
Κωδικός
|
Κωδικός τάσης
|
Σειριακός αριθ. |
LED
Κωδικός
|
CCT
Κωδικός
|
SDCM |
Κωδικός CRI |
Φωτεινότητα |
Έτος |
Μήνας |
Σειριακός
Αριθ.
|
| |
Κωδικός μονάδας |
|
|
|
Κωδικός θήκης |
Σειριακός αριθ. |
|
|
|
|
|
Σειριακός αριθ. |
1) κωδικός προϊόντος: C=Μονάδα πελάτη D=Μονάδα αυτο-συναρμολόγησης
2) Κωδικός πελάτη & Κωδικός μονάδας: εάν ①=C τότε 4 ψηφία για τον κωδικό πελάτη, αλλιώς για τον κωδικό αυτο-συναρμολόγησης
3) Κωδικός IC: ένας χαρακτήρας για το IC
4) Κωδικός ισχύος:
| Κωδικός ισχύος |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Κωδικός τάσης:11=110V,12=120V,22=220V,23=230V
6) Κωδικός CCT
| Κωδικός CCT(K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Ηλεκτρικά & Οπτικά Χαρακτηριστικά(Ta=25℃) Πίνακας 2-1
| ΕΙΔΟΣ |
ΣΥΜΒΟΛΟ |
ΜΟΝΑΔΑ |
ΤΥΠΙΚΗ Τιμή |
| Τάση εισόδου |
Vin |
V |
230 |
| Ρεύμα εισόδου |
IF |
mA |
42.35 |
| Συχνότητα λειτουργίας |
F |
Hz |
50/60 |
| Ισχύς εισόδου |
P |
W |
9.431 |
| Συντελεστής ισχύος |
PF |
％ |
0.969 |
| Ολική αρμονική παραμόρφωση |
THD |
％ |
21.6% |
| Τύπος ρύθμισης φωτεινότητας |
RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Smart □ Άλλο |
| Χωρητικότητα υπέρτασης |
Vs |
KV |
0.5 |
| Ηλεκτρική αντοχή (AC) |
Ve |
KV |
- |
| Θερμοκρασία λειτουργίας/θήκης |
Ta/Tc |
℃ |
25/85 |
| Παράμετροι LED |
COB |
| Φωτεινή ροή |
Φv |
Lm |
1068.3 |
| Φωτεινή απόδοση |
ηv |
Lm/w |
113.3 |
| Θερμοκρασία χρώματος |
CCT |
K |
4068 |
| Δείκτης χρωματικής απόδοσης |
Ra/CRI |
％ |
82.3/75.4 |
| Κατανομή φωτός |
- |
- |
- |
| Γωνία θέασης |
2θ 1/2 |
Deg. |
- |
Οπτικές ιδιότητες
Χρωματικές θέσεις
Η TYF συμμορφώνεται με το πρότυπο ANSI C78.377A για τη δομή χρωματικής θέσης της. Για κάθε τετράπλευρο ANSI για το εύρος CCT από 2700K έως 6500K, η TYF παρέχει 5 θέσεις και 3 θέσεις.
Πίνακας 4-1 5 βήματα θέσεων
| CCT |
Βήματα |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Πίνακας 4-2 3 βήματα θέσεων
| CCT |
Βήματα |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
Τυπικές Ηλεκτρικές & Οπτικές Καμπύλες
Εικόνα 4-2-1 Σχετική ισχύς έναντι τάσης, Ta =25℃
Εικόνα 4-2-2 Σχετική φωτεινή ροή έναντι τάσης, Ta =25℃
Εικόνα 4-2-3 Ακτινικό μοτίβο, Ta =25℃
| ΕΙΔΟΣ |
ΣΥΜΒΟΛΟ |
ΜΟΝΑΔΑ |
Τιμή |
| Απώλεια ισχύος |
Pd |
W |
12.6 |
| Ρεύμα AC(RMS) |
IF |
mA |
58 |
| Τάση AC(RMS) |
Vin |
V |
200~240 |
| Θερμοκρασία LED Junction |
Tj-LED |
℃ |
110 |
| Θερμοκρασία IC Junction |
Tj-IC |
℃ |
150 |
| Θερμοκρασία κορυφής του IC IC |
Tp |
℃ |
100 |
| Θερμική αντίσταση LED (Junction / Σημείο συγκόλλησης) |
Rthj-s |
℃/W |
20 |
| Θερμική αντίσταση IC (Junction / Σημείο συγκόλλησης) |
Rthj-s |
℃/W |
- |
| Θερμοκρασία λειτουργίας |
Top |
℃ |
-20~+85 |
| Θερμοκρασία αποθήκευσης |
Ts |
℃ |
-30~+100 |
| Ευαισθησία ESD(HBM) |
Vesd |
KV |
±2 |
| Θερμοκρασία συγκόλλησης (Reflow) |
Tsld |
℃ |
- |
| Θερμοκρασία συγκόλλησης (Χειροκίνητη) |
Tsld |
℃ |
350 3S |
Σημειώσεις:
1) Όλες οι διαστάσεις είναι σε χιλιοστά.(Ανοχή:±0.2mm)
2) Κλίμακα: Καμία
Σημείωση:
1) Συνιστάται η μονάδα TYF Opto. DOB για να διατηρείται η θερμοκρασία της διασταύρωσης κάτω από τη μέγιστη προδιαγραφή θερμοκρασίας διασταύρωσης.(Πίνακας 2-4).
Η θερμοκρασία μολύβδου LED και η θερμοκρασία θήκης κορυφής IC μετρήθηκαν με θερμοστοιχείο. Οι θερμοκρασίες διασταύρωσης LED και IC μπορούν να υπολογιστούν χρησιμοποιώντας τους τύπους ως εξής.
Ts_max=Tj_max-Rθj-s * Pd
Για παράδειγμα:
Εάν η θερμοκρασία μολύβδου LED και η θερμοκρασία θήκης κορυφής IC είναι 90℃ τότε η θερμοκρασία διασταύρωσης LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
και η θερμοκρασία διασταύρωσης IC
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
Ρητίνη σιλικόνης DOB (AC-COB) Χειρισμός
Τα προϊόντα μονάδων LED TYF Opto., συσκευασμένα σε πλαστικό δίσκο, σύμφωνα με διαφορετικό μέγεθος, XX τεμ. κάθε πλαστικός δίσκος, όπως φαίνεται παρακάτω. προϊόντα χωρίς πλαστικό κουτί συσκευασμένα σε σακούλες με φυσαλίδες, για να αποφευχθεί η εξωτερική πίεση, επιλέξτε διαφορετική σακούλα με φυσαλίδες, σύμφωνα με το μέγεθος του προϊόντος σε κάθε συσκευασία XX προϊόντων, το συσκευασμένο προϊόν θα αποθηκευτεί με τη μορφή χαρτοκιβωτίου και σφραγισμένο, όπως φαίνεται παρακάτω.
1) xx PCS LED module ανά δίσκο 4) Πληροφορίες κουτιού & συσκευασία
2) Στοίβαξη και συγκόλληση δίσκων, XX LED module δίσκους και επιπλέον 1 ψεύτικους δίσκους το καθένα κουτί. Προσθέστε silica gel (1 το καθένα) στην κορυφή του δίσκου
3) Σφράγιση συσκευασίας
