| Τόπος καταγωγής: | Shenzhen, Κίνα |
|---|---|
| Μάρκα: | TYF |
| Πιστοποίηση: | CE CB UL ROHS |
| Αριθμό μοντέλου: | D38 |
| Ποσότητα παραγγελίας min: | διαπραγμάτευση |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | Χρηματοκιβώτιο |
| Χρόνος παράδοσης: | 15 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, L/C, D/A, D/P |
| Δυνατότητα προσφοράς: | 10000 |
| μοντέλο: | DQ038 | Διάμετρος: | φ37 |
|---|---|---|---|
| Τάση: | 220/110V | Ηλεκτρική ισχύς: | 10w |
| ΚΔ: | 3000K 4000K 6000K | CRI: | 80 |
| Αποτελεσματικότητα (lm/W): | 120lm/w | PF: | > 0,9 |
| THD: | 20% | Εξασθένιση: | Ναί |
| Επισημαίνω: | driverless οδηγημένη ενότητα,Αδιάβροχη LED Ενότητα |
||

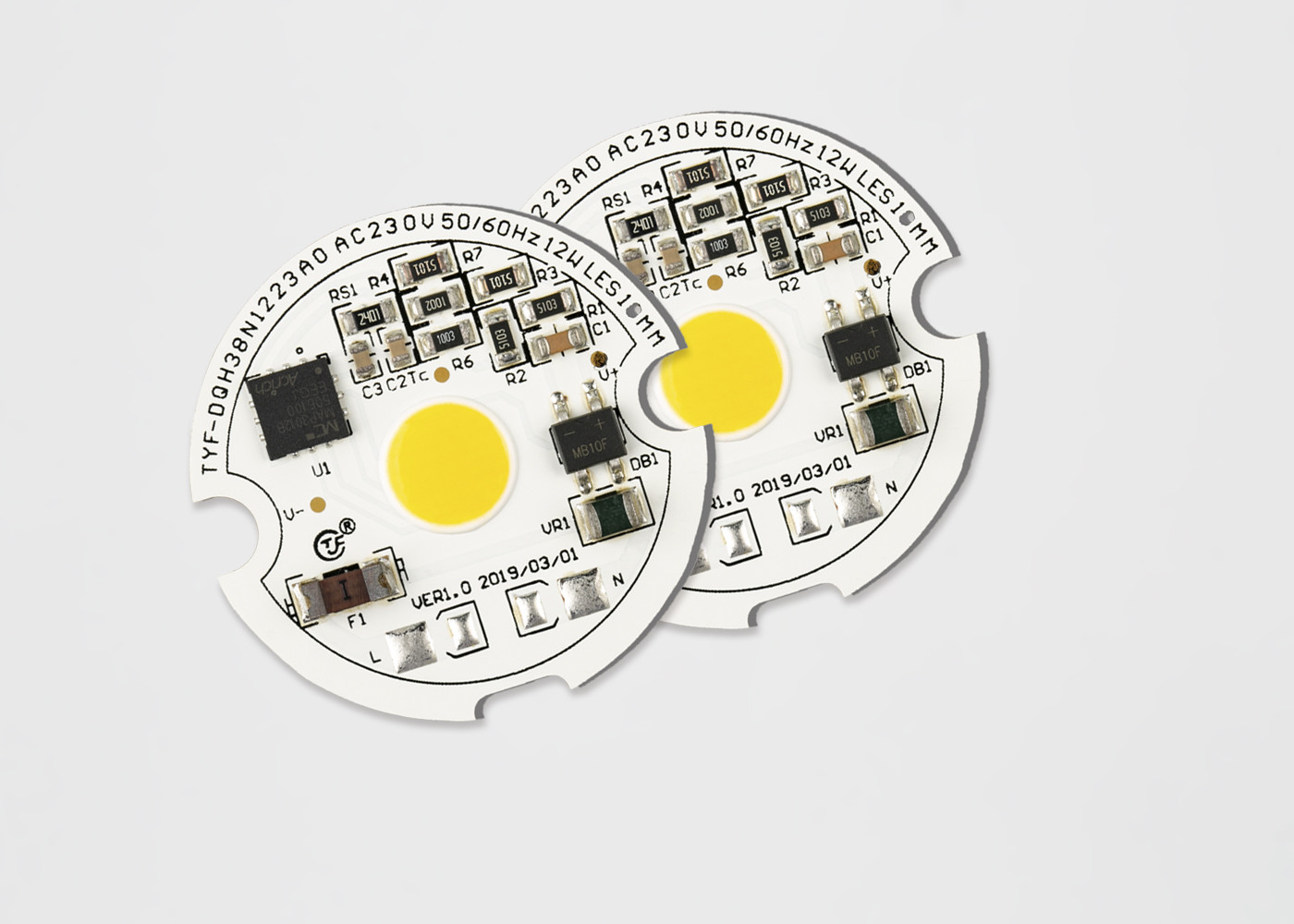

Υψηλά 3000K 4000K 6000K των οδηγήσεων ΣΠΑΔΊΚΩΝ εναλλασσόμενου ρεύματος ενότητας 110V 220V Driverless των οδηγήσεων Quality3w 5w 6w 9w 12w bridgelux πελεκούν μέσα
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Κώδικας προϊόντων |
Πελάτης Κώδικας |
Κώδικας ολοκληρωμένου κυκλώματος |
Δύναμη Κώδικας |
Κώδικας τάσης
|
Τμηματικό Num. |
Οδηγήσεις Κώδικας |
ΚΔ Κώδικας
|
SDCM | Κώδικας CRI | Φωτεινότητα | Έτος | Μήνας |
Τμηματικός Num. |
||
| Κώδικας ενότητας | Κώδικας περίπτωσης | Τμηματικό Num. | Τμηματικό Num. | ||||||||||||
1) κώδικας προϊόντων: Ενότητα D=Self ενότητας C=Client
2) Κώδικας πελατών & κώδικας ενότητας: εάν ψηφίο έπειτα 4 ① =C για τον κώδικα πελατών αλλιώς για το μόνο κώδικα ενότητας
3) Κώδικας ολοκληρωμένου κυκλώματος: ένας χαρακτήρας για το ολοκληρωμένο κύκλωμα
4) Κώδικας δύναμης:
| Κώδικας δύναμης | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) Κώδικας τάσης: 11=110V, 12=120V, 22=220V, 23=230V
6) Κώδικας ΚΔ
| Κώδικας ΚΔ (Κ) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Ηλεκτρικός & οπτικός πίνακας 2-1 χαρακτηριστικών (Ta=25℃)
| ΣΤΟΙΧΕΙΟ | ΣΥΜΒΟΛΟ | ΜΟΝΑΔΑ | ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ αξία |
| Τάση εισαγωγής | Vin | Β | 230 |
| Ρεύμα εισαγωγής | ΕΑΝ | μΑ | 42.35 |
| Λειτουργούσα συχνότητα | Φ | Hz | 50/60 |
| Δύναμη εισαγωγής | Π | W | 9,431 |
| Παράγοντας δύναμης | PF | % | 0,969 |
| Συνολική αρμονική διαστρέβλωση | THD | % | 21.6% |
| Εξασθενίζοντας τύπος | TRIAC □ PWM □ 0-10V □ ΔΆΛΙ ☑ DMX □ έξυπνο □ RNA □ άλλο | ||
| Ικανότητα κύματος | Εναντίον | KV | 0,5 |
| Ηλεκτρική δύναμη (εναλλασσόμενο ρεύμα) | VE | KV | - |
| Λειτουργία/θερμοκρασία περίπτωσης | Ta/Tc | ℃ | 25/85 |
| Παράμετροι οδηγήσεων | ΣΠΑΔΙΚΑΣ | ||
| Φωτεινή ροή | Φv | Lm | 1068.3 |
| Φωτεινή αποδοτικότητα | ηv | Lm/w | 113.3 |
| Θερμοκρασία χρώματος | ΚΔ | Κ | 4068 |
| Χρώμα που δίνει το δείκτη | Ra/CRI | % | 82.3/75.4 |
| Ελαφριά διανομή | - | - | - |
| Γωνία εξέτασης | 2θ 1/2 | Βαθμός. | - |
Οπτικές ιδιότητες
Δοχεία χρωματικότητας
TYF συμμορφώνεται με τα πρότυπα Ansi C78.377A για τη δομή δοχείων χρωματικότητάς του. Για κάθε quadrangle Ansi για τη σειρά ΚΔ 2700K σε 6500K, TYF παρέχει 5 δοχεία και 3 δοχεία.
Πίνακας 4-1 5 δοχεία βημάτων
| ΚΔ | Βήματα | CX | Κύπρος | α | β | θήτα |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53.70 |
| 3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53.22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54.00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53.72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59.62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59.09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58.57 |
Πίνακας 4-2 3 δοχεία βημάτων
| ΚΔ | Βήματα | CX | Κύπρος | α | β | θήτα |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53.70 |
| 3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53.22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54.00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53.72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59.62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59.09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58.57 |
Χαρακτηριστικές ηλεκτρικές & οπτικές καμπύλες
Σχετική ισχύς σχήματος 4-2-1 εναντίον της τάσης, Τένα =25℃
Σχετική φωτεινή ροή σχήματος 4-2-2 εναντίον της τάσης, Τένα =25℃
Ακτινοβόλο σχέδιο σχήματος 4-2-3, Τένα =25℃
| ΣΤΟΙΧΕΙΟ | ΣΥΜΒΟΛΟ | ΜΟΝΑΔΑ | Αξία |
| Διασκεδασμός δύναμης | Pd | W | 12.6 |
| Ρεύμα εναλλασσόμενου ρεύματος (RMS) | ΕΑΝ | μΑ | 58 |
| Τάση εναλλασσόμενου ρεύματος (RMS) | Vin | Β | 200~240 |
| Θερμοκρασία συνδέσεων οδηγήσεων | Tj-οδηγημένος | ℃ | 110 |
| Θερμοκρασία συνδέσεων ολοκληρωμένου κυκλώματος | Tj-ολοκληρωμένο κύκλωμα | ℃ | 150 |
| Κορυφή του ολοκληρωμένου κυκλώματος θερμοκρασίας ολοκληρωμένου κυκλώματος | Tp | ℃ | 100 |
| Θερμική αντίσταση οδηγήσεων (σύνδεση/συγκολλώντας σημείο) | Rthj-s | ℃/W | 20 |
| Θερμική αντίσταση ολοκληρωμένου κυκλώματος (σύνδεση/συγκολλώντας σημείο) | Rthj-s | ℃/W | - |
| Λειτουργούσα θερμοκρασία | Κορυφή | ℃ | -20~+85 |
| Θερμοκρασία αποθήκευσης | TS | ℃ | -30~+100 |
| Ευαισθησία ESD (HBM) | Vesd | KV | ±2 |
| Θερμοκρασία συγκόλλησης (επανακυκλοφορία) | Tsld | ℃ | - |
| Θερμοκρασία συγκόλλησης (χέρι) | Tsld | ℃ | 350 3S |
Σημειώσεις:
1) Όλες οι διαστάσεις είναι στα χιλιοστόμετρα. (Ανοχή: ±0.2mm)
2) Κλίμακα: Κανένας
Σημείωση:
1) TYF Opto. Η ενότητα DOB συστήνεται για να κρατήσει τη θερμοκρασία συνδέσεων κάτω από τη μέγιστη προδιαγραφή θερμοκρασίας συνδέσεων. (Πίνακας 2-4).
Θερμοκρασία μολύβδου οδηγήσεων και τοπ θερμοκρασία περίπτωσης ολοκληρωμένου κυκλώματος που μετριούνται με το θερμοηλεκτρικό ζεύγος. Οι θερμοκρασίες unction των οδηγήσεων και ολοκληρωμένου κυκλώματος μπορούν να υπολογιστούν χρησιμοποιώντας τους τύπους όπως να ακολουθήσουν.
Ts_max=Tj_max-Rθj-s * Pd
Παραδείγματος χάριν:
Εάν η θερμοκρασία μολύβδου των οδηγήσεων και η τοπ θερμοκρασία περίπτωσης ολοκληρωμένου κυκλώματος είναι 90℃ έπειτα η θερμοκρασία συνδέσεων των οδηγήσεων
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
και η θερμοκρασία συνδέσεων ολοκληρωμένου κυκλώματος
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
Ρητίνη σιλικόνης του DOB (ρεύμα-ΣΠΆΔΙΚΑΣ) που δίνει
TYF Opto. Προϊόντα ενοτήτων οδηγήσεων, που συσκευάζονται στον πλαστικό δίσκο, σύμφωνα με το διαφορετικό μέγεθος, ΧΧ PC κάθε πλαστικός δίσκος, όπως φαίνεται στον ακόλουθο. τα προϊόντα χωρίς πλαστικό κιβώτιο που συσκευάζεται στις τσάντες φυσαλίδων, προκειμένου να αποτραπεί η εξωτερική πίεση, να επιλέξει τη διαφορετική τσάντα φυσαλίδων, σύμφωνα με το μέγεθος προϊόντων σε κάθε πακέτο ΧΧ προϊόντων, συσκευασμένο προϊόν θα αποθηκευτούν υπό μορφή χαρτοκιβωτίου και θα σφραγιστούν, όπως φαίνεται στον ακόλουθο.
1) ΧΧ ενότητα των οδηγήσεων PC ανά δίσκο 4) Πληροφορίες & συσκευασία κιβωτίων
2) Σωρός και να δέσει με ταινία δίσκων, δίσκοι ενότητας ΧΧ οδηγήσεων και πρόσθετοι 1 πλαστοί δίσκοι κάθε ένας επάνω του κιβωτίου. Προσθέστε το πήκτωμα πυριτίου (1 κάθε) πάνω από το δίσκο
3) Συσκευασία σφράγισης
