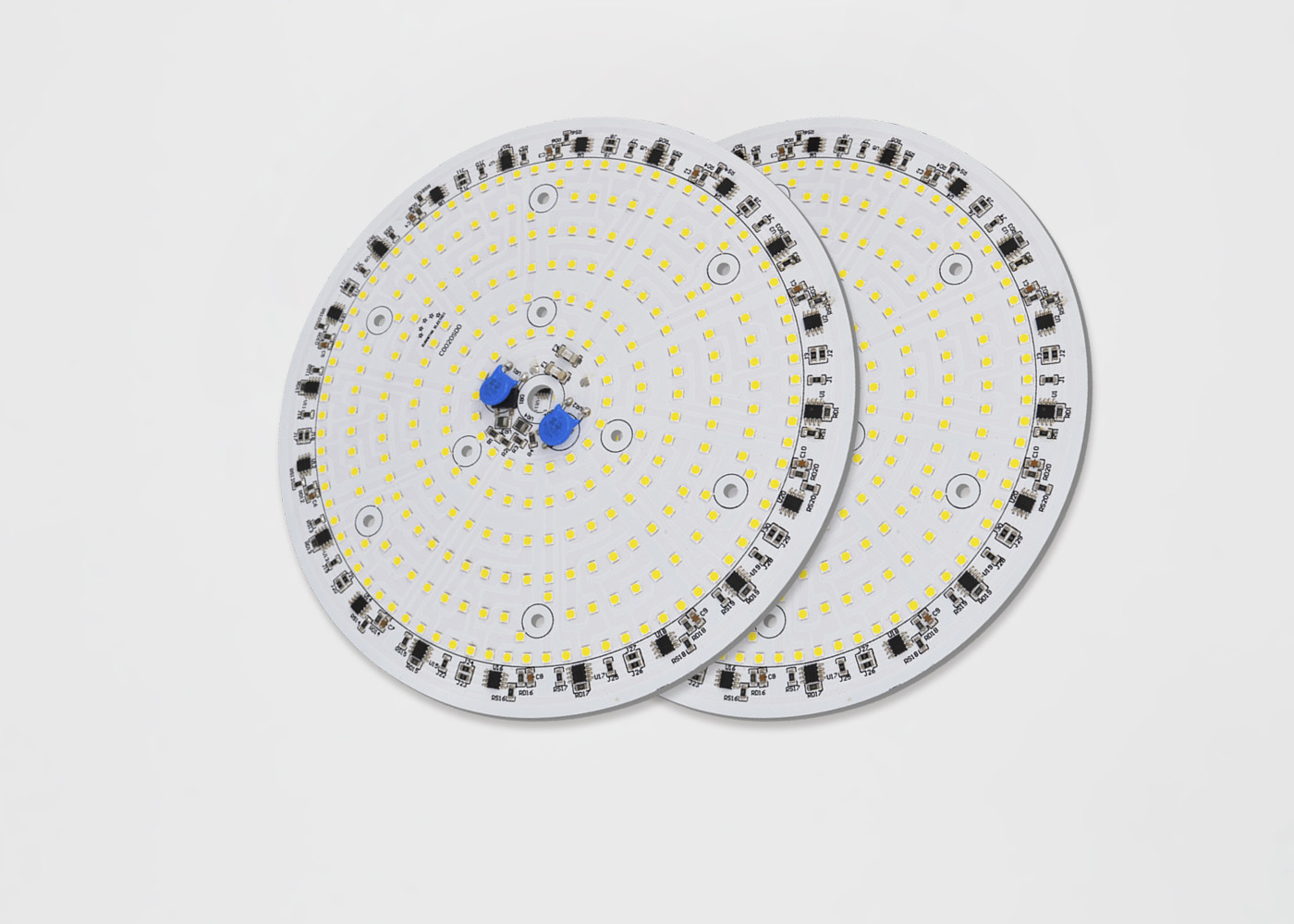

AC230V 200w οδήγησε την ενότητα, οδήγησε την ενότητα εναλλασσόμενου ρεύματος καμία ακτινοβολία με το γραμμικό τσιπ ολοκληρωμένου κυκλώματος

230V led driverless pcb στο Floodlight100w 150W 200w led dob module με γραμμικό τσιπ

TYF-DQ195SD023G0.pdf

• Συνδέεται απευθείας με τάση εναλλασσόμενου ρεύματος χωρίς οδηγό.
• Μονάδα με ενσωματωμένα εξαρτήματα·
• Οικονομική λύση σε ένα κομμάτι·
• υψηλή απόδοση, υψηλός συντελεστής ισχύος και χαμηλή αρμονική στρέβλωση·
• Υψηλός δείκτης απεικόνισης χρώματος (≥70) ·
• Υψηλή φωτεινή αποτελεσματικότητα 130LM/W·
• Τρία χρόνια εγγύηση.
• Δορυφόροι με έγκριση LM80
• Εφαρμογή: Φως κατακλυσμού

1) κωδικός προϊόντος: C=Μονάδα Πελάτη D=Μονάδα Εαυτού

2) Κωδικός πελάτη & Κωδικός ενότητας: εάν①=C στη συνέχεια 4 ψηφία για τον κώδικα πελάτη αλλιώς για τον κώδικα αυτομοντούλης

3) Κωδικός IC: ένας χαρακτήρας για το IC

4) Κωδικός ισχύος:

5) Κώδικας τάσης:11=110V,12=120V,22=220V,23=230V

6) Κωδικός ΤΠΣ

Κουτιά χρωματομορφίας

Το TYF συμμορφώνεται με το πρότυπο ANSI C78.377A για τη δομή του bin χρωματικότητας.

Σχήμα 4-1-1 Χρωματομορφικότητα

Πίνακας 4-1-2 Κουβάκια 5 βημάτων

Πίνακας 4-1-3 Τρίπτωμα

Τυπικές ηλεκτρικές και οπτικές καμπύλες

Σχήμα 4-2-1 Σχετική ισχύς έναντι τάσης, T_Α= 25°C

Σχήμα 4-2-3 Ραδιενεργό πρότυπο, T_Α= 25°C

Σημείωση:

1) Η τάση λειτουργίας δεν υποδηλώνει τη μέγιστη τάση που χρησιμοποιούν οι πελάτες, αλλά σημαίνει την ανεκτή τάση σύμφωνα με το ποσοστό διακύμανσης τάσης κάθε χώρας.Συνιστάται η θερμοκρασία του πακέτου συγκόλλησης να είναι κάτω από 85°C..

2) Τα κουτιά χρώματος ορίζονται σε παροδική λειτουργία.

3) Η ανοχή μέτρησης στο δοκιμαστή μας είναι Φv+/-10% και Ra+/-2.

4) Ανεκτικότητα ± 5% στην διάχυση ισχύος.

5) Φv είναι η συνολική ισχύς φωτεινής ροής μετρούμενη με μια ολοκληρωμένη σφαίρα.

6) Δυνατότητα υπερβολικής τάσης σύμφωνα με την IEC61000-4-5.

7) Για τις παραμέτρους των διαφόρων μοντέλων ανατρέξτε στον πίνακα2-2.

Σημειώσεις:

1) Όλες οι διαστάσεις είναι σε χιλιοστά.

2)Μεγέθους: Κανένας

Σημείωση:

1) TYF Opto. DOB Module Συνιστάται να διατηρείται η θερμοκρασία διασύνδεσης κάτω από το μέγιστο προδιαγραφές θερμοκρασίας διασύνδεσης (πίνακας 2-4).

Η θερμοκρασία μόλυβδου LED και η θερμοκρασία κορυφής IC μετρώνται με θερμοσύνδεσμο.

Τs_max=Tj_max-Rθj-s * Pd

Για παράδειγμα:

Εάν η θερμοκρασία μόλυβδου LED και η θερμοκρασία κορυφής του IC είναι 90 °C, τότε η θερμοκρασία διασύνδεσης LED

Tj=Ts_max+Rθj-s*Pd=90 °C + 12 °C/W* 1 W = 102 °C

και θερμοκρασία διασταύρωσης IC

Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C

Διανομή σιλικόνης ρητίνης DOB (AC-COB)

Τα προϊόντα χωρίς πλαστικό κουτί συσκευασμένα σε σακούλες φυσαλίδων,για να αποφευχθεί η εξωτερική πίεση, να επιλέξετε διαφορετικό σάκο με φυσαλίδες, ανάλογα με το μέγεθος του προϊόντος σε κάθε συσκευασία προϊόντων XX, το συσκευασμένο προϊόν θα αποθηκεύεται σε μορφή χαρτοκιβωτίου και θα σφραγίζεται, όπως φαίνεται παρακάτω.

1) xx PCS LED μονάδες ανά δίσκο 4) Πληροφορίες περί κουτιού & συσκευασίας

2) Τράβηγμα και ταινία, μονάδα LED XX δίσκοι και επιπλέον 1 δίσκος εικονικού τύπου κάθε ένας με Προσθέστε σιλικόγελ (1 το καθένα) στην κορυφή του δίσκου

3) Σφραγιστική συσκευασία
