Λεπτομέρειες:

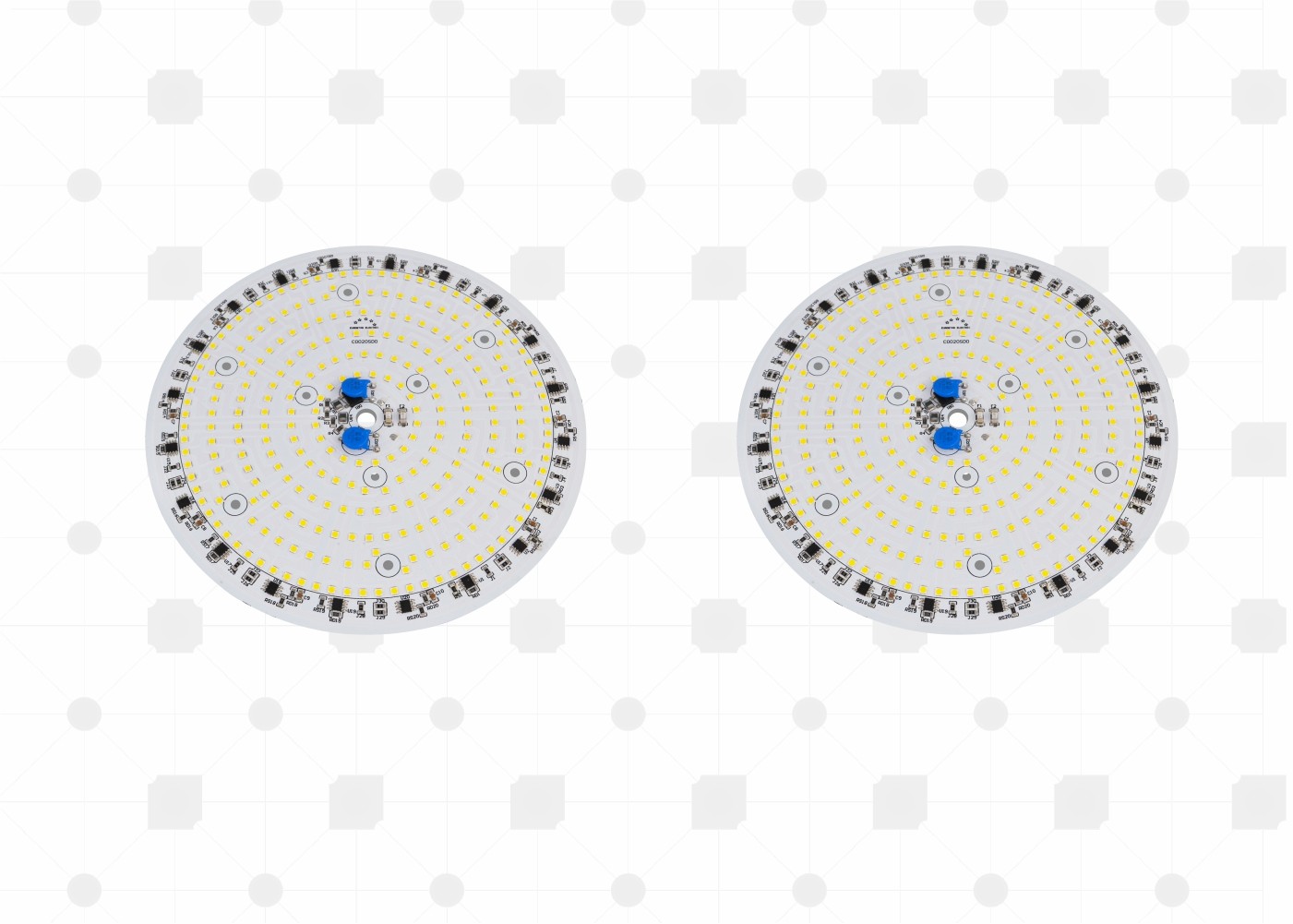

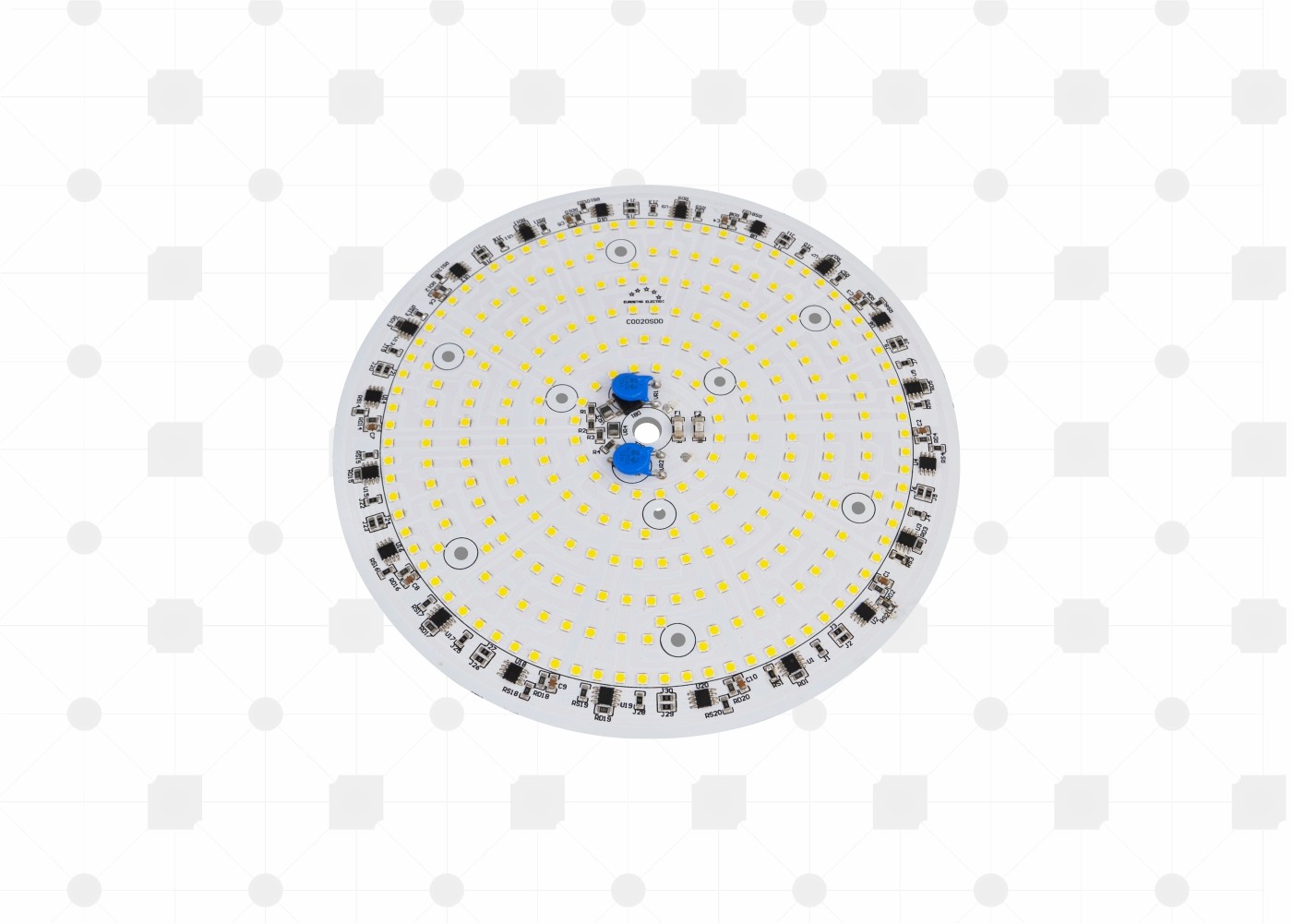

Όνομα στοιχείου: Μονάδα AC SMD για φως υψηλού κόλπου UFO
Τύπος προϊόντος: Μονάδα AC
Τάση: 110/220v
Τόπος προέλευσης: Shenzhen, Κίνα
Μοντέλο: TYF DQ195
MOQ: 1 σετ
1. Χαρακτηριστικά προϊόντος
- Συνδέεται απευθείας στην τάση γραμμής AC
- Υψηλή απόδοση ισχύος & συντελεστής
- Μεγάλη διάρκεια ζωής
- Απλό BOM
- Συμμορφώνεται με το Rosh
- Ρύθμιση τάσης γραμμής
- Εύκολη συναρμολόγηση
- Προϊόν χωρίς μόλυβδο
2. Εφαρμογές:

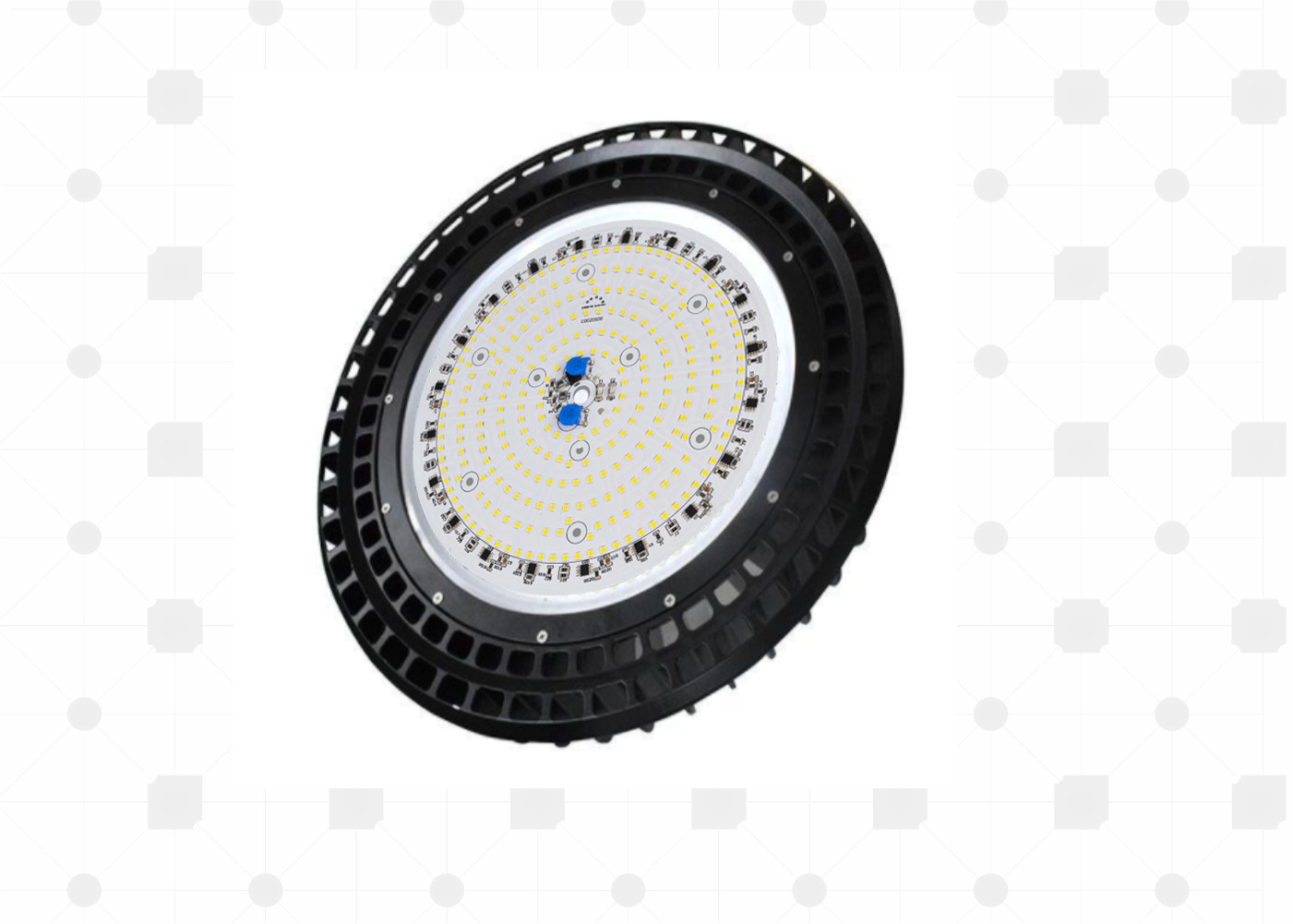

Φως υψηλού κόλπου/Φως πλημμύρας Απαιτείται εικόνα
3. Ηλεκτρικά & Οπτικά Χαρακτηριστικά(Ta=25℃) Πίνακας 2-1
| Τάση εισόδου |
Vin |
V |
230 |
| Ρεύμα εισόδου |
IF |
mA |
974.2 |
| Συχνότητα λειτουργίας |
F |
Hz |
50/60 |
| Ισχύς εισόδου |
P |
W |
203.3 |
| Συντελεστής ισχύος |
PF |
％ |
0.908 |
| Ολική αρμονική παραμόρφωση |
THD |
％ |
46.58% |
| Τύπος ρύθμισης φωτεινότητας |
RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ Άλλο |
| Χωρητικότητα υπέρτασης |
Vs |
KV |
1.5 |
| Ηλεκτρική αντοχή (AC) |
Ve |
KV |
1.5 |
| Θερμοκρασία λειτουργίας/θήκης |
Ta/Tc |
℃ |
25/85 |
| Παράμετροι LED |
3030 |
| Φωτεινή ροή |
Φv |
Lm |
20048 |
| Φωτεινή απόδοση |
ηv |
Lm/w |
98.59 |
| Θερμοκρασία χρώματος |
CCT |
K |
5895 |
| Δείκτης χρωματικής απόδοσης |
Ra/CRI |
％ |
81.7/73.8 |
| Κατανομή φωτός |
- |
- |
|
| Γωνία θέασης |
2θ 1/2 |
Μοίρες |
- |
4. Οπτικές ιδιότητες
4.1 Χρωματικές θέσεις
Η TYF συμμορφώνεται με το πρότυπο ANSI C78.377A για τη δομή χρωματικής θέσης της. Για κάθε τετράπλευρο ANSI για το εύρος CCT από 2700K έως 6500K, η TYF παρέχει 5 θέσεις και 3 θέσεις.
Εικόνα 3-1 Χρωματική θέση
Πίνακας 4-1 5 βήματα θέσεων
| CCT |
Βήματα |
Cx |
Cy |
a |
b |
theta |
| 2700K |
5 |
0.4578 |
0.4101 |
0.01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0.403 |
0.01390 |
0.00680 |
53.22 |
| 3500K |
5 |
0.4073 |
0.3917 |
0.01545 |
0.00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0.3797 |
0.01565 |
0.00670 |
53.72 |
| 5000K |
5 |
0.3447 |
0.3553 |
0.01370 |
0.00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0.01243 |
0.00533 |
59.09 |
| 6000K |
5 |
0.3123 |
0.3282 |
0.01115 |
0.00475 |
58.57 |
Πίνακας 4-2 3 βήματα θέσεων
| CCT |
Βήματα |
Cx |
Cy |
a |
b |
theta |
| 2700K |
3 |
0.4578 |
0.4101 |
0.00810 |
0.00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0.403 |
0.00834 |
0.00408 |
53.22 |
| 3500K |
3 |
0.4073 |
0.3917 |
0.00927 |
0.00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0.3797 |
0.00939 |
0.00402 |
53.72 |
| 5000K |
3 |
0.3447 |
0.3553 |
0.00822 |
0.00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0.00746 |
0.00320 |
59.09 |
| 6000K |
3 |
0.3123 |
0.3282 |
0.00669 |
0.00285 |
58.57 |
4.2 Τυπικές Ηλεκτρικές & Οπτικές Καμπύλες
Εικόνα 4-2-1 Σχετική ισχύς έναντι τάσης, Ta =25℃
Εικόνα 4-2-2 Σχετική φωτεινή ροή έναντι τάσης, Ta =25℃
Εικόνα 4-2-3 Ακτινικό μοτίβο, Ta =25℃
5. Βασικές προδιαγραφές/Ειδικά χαρακτηριστικά:
1. Οδηγεί απευθείας στην τάση γραμμής AC: 120/230V, Χωρίς οδηγούς AC/DC
2. Με OTR, OVP, OCP, Χωρητικότητα υπέρτασης, 1000V
3. Υψηλό PF, CE πιστοποιήσεις
4. Καλή χρωματική συνέπεια, Υψηλό CRI
5. Θερμοκρασία περιβάλλοντος: -20-50℃, θερμοκρασία θήκης: <70℃
6. Μικρό μέγεθος, Ευέλικτος σχεδιασμός, Μέγεθος PCB, CCT, Ισχύς, μπορεί να προσαρμοστεί σύμφωνα με τις επιθυμίες του πελάτη.
7. Διάρκεια ζωής > 30.000 ώρες
6. Συσκευασία
Τα προϊόντα μονάδων LED TYF Opto, συσκευάζονται σε πλαστικό δίσκο, σύμφωνα με διαφορετικό μέγεθος, XX τεμ. κάθε πλαστικό δίσκο, όπως φαίνεται παρακάτω. Τα προϊόντα χωρίς πλαστικό κουτί συσκευάζονται σε σακούλες με φυσαλίδες, προκειμένου να αποφευχθεί η εξωτερική πίεση, επιλέξτε διαφορετική σακούλα με φυσαλίδες, σύμφωνα με το μέγεθος του προϊόντος σε κάθε συσκευασία XX προϊόντων, το συσκευασμένο προϊόν θα αποθηκευτεί με τη μορφή χαρτοκιβωτίου και θα σφραγιστεί, όπως φαίνεται παρακάτω.
1) xx ΤΕΜ. μονάδα LED ανά δίσκο 4) Πληροφορίες κουτιού & συσκευασία
2) Στοίβαξη και συγκόλληση δίσκων, XX μονάδα LED
δίσκους και επιπλέον 1 ψεύτικους δίσκους το καθένα
κουτί. Προσθέστε silica gel (1 το καθένα) στην κορυφή του δίσκου
3) Σφράγιση συσκευασίας
