Αρχική Σελίδα > Προϊόντα> οδηγημένη εναλλασσόμενο ρεύμα ενότητα> Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών

Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών

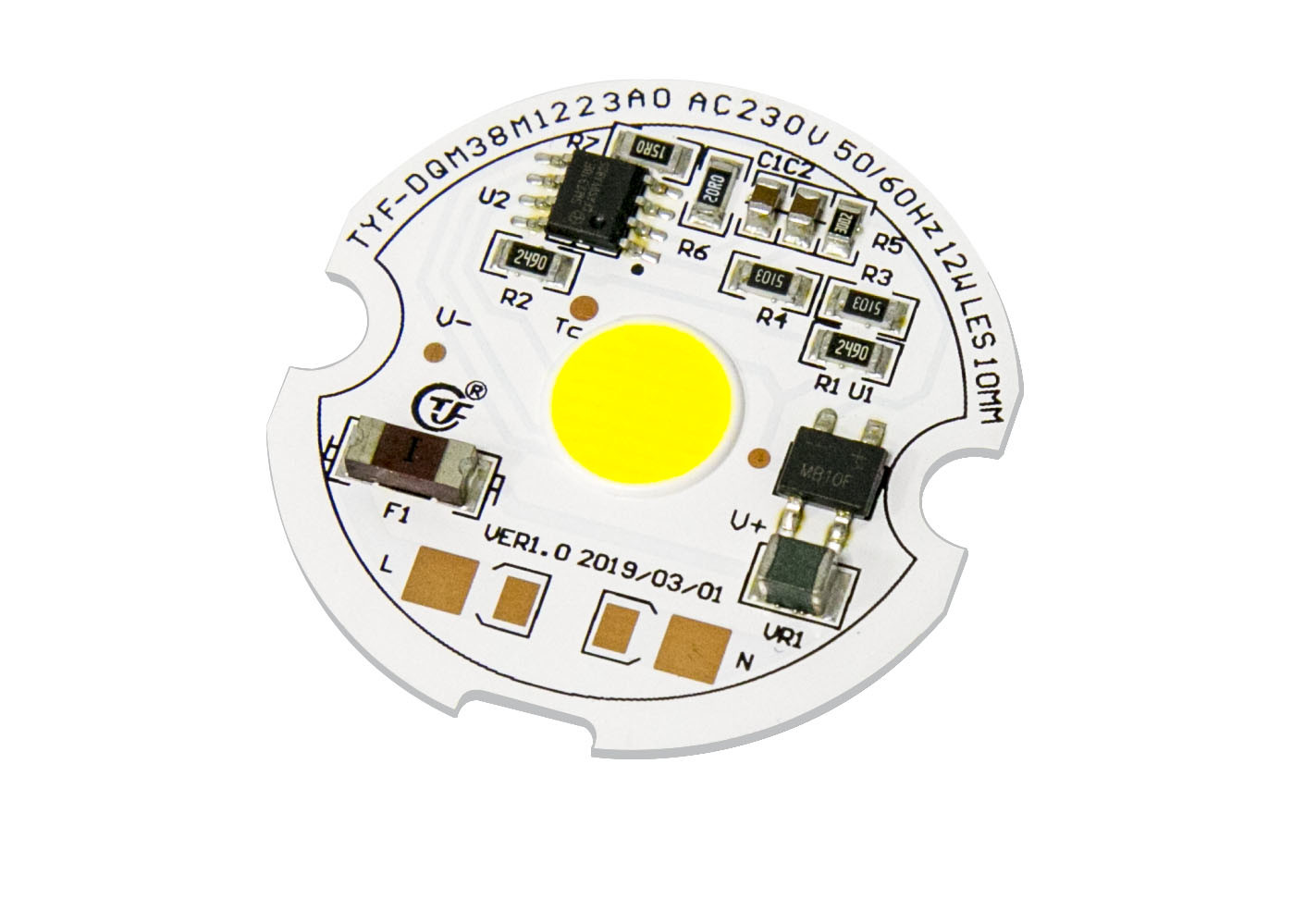

Spotlight AC LED Module 230v 120LM/W No Shadow High Brightness CE UL
Spotlight AC LED Module 230v 120LM/W No Shadow High Brightness CE UL
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Κίνα
Μάρκα: TYF
Πιστοποίηση: CB CE
Αριθμό μοντέλου: D38
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες: Χρηματοκιβώτιο
Καλύτερη τιμή Επικοινωνήστε
Λεπτομερής ενημέρωση
Πρότυπο: Tyf-DQM38M1223A0 Τάση: AC230V
Wattage: 12W ΚΔ: 3000K 4000K 6000K
CRI: 80 Αποτελεσματικότητα (lm/w): 120LM/W
THD: 15% Εξασθένιση: TRAIC
Επισημαίνω:

Ενότητα των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων

,

Ενότητα των υψηλών φωτεινότητας οδηγήσεων εναλλασσόμενου ρεύματος

,

120LM/W αδιάβροχη οδηγημένη ενότητα

Περιγραφή προϊόντων

Εσωτερικός οδηγός επικέντρων AC230V 12W 3000K 4000K 6000K 70Ra 80Ra τοίχων των οδηγήσεων ΣΠΑΔΊΚΩΝ εναλλασσόμενου ρεύματος στο PCB αργιλίου



Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 0TYF-DQM38M1223A0.pdf





Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 1

  • Συνδέει με την τάση γραμμών εναλλασσόμενου ρεύματος άμεσα
  • Υψηλό PF και χαμηλό THD
  • Υψηλή επίδοση και υψηλή φωτεινότητα
  • Μακράς διαρκείας και υψηλή αξιοπιστία
  • Η χαμηλή EMI
  • Απλό BOM
  • Προσαρμοστείτε στο CE και UL υποχωρητικά
  • ROHS και ΠΡΟΣΙΤΌΤΗΤΑ υποχωρητικά
  • Εύκολη συνέλευση

Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 2



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾ ⑿ ⒀
Κώδικας προϊόντων

Πελάτης

Κώδικας

 Κώδικας ολοκληρωμένου κυκλώματος

Δύναμη

Κώδικας



Κώδικας τάσης



 Τμηματικό Num.

Οδηγήσεις

Κώδικας



ΚΔ

Κώδικας



 SDCM Κώδικας CRI Φωτεινότητα Έτος Μήνας

Τμηματικός

Num.
  Κώδικας ενότητας       Κώδικας περίπτωσης Τμηματικό Num.           Τμηματικό Num.

1) κώδικας προϊόντων: Ενότητα D=Self ενότητας C=Client

2) Κώδικας πελατών & κώδικας ενότητας: εάν① ψηφίο έπειτα 4 =C για τον κώδικα πελατών αλλιώς για το μόνο κώδικα ενότητας

3) Κώδικας ολοκληρωμένου κυκλώματος: ένας χαρακτήρας για το ολοκληρωμένο κύκλωμα

4) Κώδικας δύναμης:

Κώδικας δύναμης
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K0

5) Κώδικας τάσης: 11=110V, 12=120V, 22=220V, 23=230V

6) Κώδικας ΚΔ



Κώδικας ΚΔ (Κ)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000
18 20 22 25 27 30 32 35 40 45 50 58 60 65



Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 3



Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 4



Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 5



Ηλεκτρικός & οπτικός πίνακας 2-1 χαρακτηριστικών (Ta=25℃)



ΣΤΟΙΧΕΙΟ ΣΥΜΒΟΛΟ ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ αξία
Τάση εισαγωγής Vin Β 230
Ρεύμα εισαγωγής ΕΑΝ μΑ 52.5
Λειτουργούσα συχνότητα Φ Hz 50/60
Δύναμη εισαγωγής Π W 12
Παράγοντας δύναμης PF % 0,95
Συνολική αρμονική διαστρέβλωση THD % 17%
Εξασθενίζοντας τύπος TRIAC PWM □□ 0-10V □ ΔΆΛΙ □ DMX □ έξυπνο □ RNA ☑ άλλο
Ικανότητα κύματος Εναντίον KV 0,8
Ηλεκτρική δύναμη (εναλλασσόμενο ρεύμα) VE KV -
Λειτουργία/θερμοκρασία περίπτωσης Ta/Tc ℃ 25/85
Παράμετροι οδηγήσεων ΣΠΑΔΙΚΑΣ
Φωτεινή ροή Φv

Lm

 1445
Φωτεινή αποδοτικότητα ηv Lm/w 120
Θερμοκρασία χρώματος ΚΔ Κ 4068
Χρώμα που δίνει το δείκτη Ra/CRI % 80.5
Ελαφριά διανομή - - -
Γωνία εξέτασης 2θ 1/2 Βαθμός. -



Οπτικές ιδιότητες

Δοχεία χρωματικότητας



TYF συμμορφώνεται με τα πρότυπα Ansi C78.377A για τη δομή δοχείων χρωματικότητάς του. Για κάθε quadrangle Ansi για τη σειρά ΚΔ 2700K σε 6500K, TYF παρέχει 5 δοχεία και 3 δοχεία.



Πίνακας 4-1 5 δοχεία βημάτων

Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 6



ΚΔ Βήματα CX Κύπρος α β θήτα
2700K 5 0,4578 0,4101 0,01350 0,00700 53.70
3000K 5 0,4338 0,403 0,01390 0,00680 53.22
3500K 5 0,4073 0,3917 0,01545 0,00690 54.00
4000K 5 0,3818 0,3797 0,01565 0,00670 53.72
5000K 5 0,3447 0,3553 0,01370 0,00590 59.62
5700K 5 0,3287 0,3417 0,01243 0,00533 59.09
6000K 5 0,3123 0,3282 0,01115 0,00475 58.57



Πίνακας 4-2 3 δοχεία βημάτων

ΚΔ Βήματα CX Κύπρος α β θήτα
2700K 3 0,4578 0,4101 0,00810 0,00420 53.70
3000K 3 0,4338 0,403 0,00834 0,00408 53.22
3500K 3 0,4073 0,3917 0,00927 0,00414 54.00
4000K 3 0,3818 0,3797 0,00939 0,00402 53.72
5000K 3 0,3447 0,3553 0,00822 0,00354 59.62
5700K 3 0,3287 0,3417 0,00746 0,00320 59.09
6000K 3 0,3123 0,3282 0,00669 0,00285 58.57





Χαρακτηριστικές ηλεκτρικές & οπτικές καμπύλες



Σχετική ισχύς σχήματος 4-2-1 εναντίον της τάσης, TA =25℃

Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 7





Ακτινοβόλο σχέδιο σχήματος 4-2-3, TA =25℃

Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 8



Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 9





ΣΤΟΙΧΕΙΟ ΣΥΜΒΟΛΟ ΜΟΝΑΔΑ Αξία
Διασκεδασμός δύναμης Pd W 12
Ρεύμα εναλλασσόμενου ρεύματος (RMS) ΕΑΝ μΑ 52.5
Τάση εναλλασσόμενου ρεύματος (RMS) Vin Β 200~240
Θερμοκρασία συνδέσεων οδηγήσεων Tj-οδηγημένος ℃ 110
Θερμοκρασία συνδέσεων ολοκληρωμένου κυκλώματος Tj-ολοκληρωμένο κύκλωμα ℃ 150
Κορυφή του ολοκληρωμένου κυκλώματος θερμοκρασίας ολοκληρωμένου κυκλώματος Tp ℃ 100
Θερμική αντίσταση οδηγήσεων (σύνδεση/συγκολλώντας σημείο) Rthj-s ℃/W 20
Θερμική αντίσταση ολοκληρωμένου κυκλώματος (σύνδεση/συγκολλώντας σημείο) Rthj-s ℃/W -
Λειτουργούσα θερμοκρασία Κορυφή ℃ -20~+85
Θερμοκρασία αποθήκευσης TS ℃ -30~+100
Ευαισθησία ESD (HBM) Vesd KV ±2
Θερμοκρασία συγκόλλησης (επανακυκλοφορία) Tsld ℃ -
Θερμοκρασία συγκόλλησης (χέρι) Tsld ℃ 350 3S





Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 10

Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 11

Σημειώσεις:

1) Όλες οι διαστάσεις είναι στα χιλιοστόμετρα. (Ανοχή: ±0.2mm)

2)Κλίμακα: Κανένας



Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 12

Σημείωση:

1) TYF Opto. Η ενότητα DOB συστήνεται για να κρατήσει τη θερμοκρασία συνδέσεων κάτω από τη μέγιστη προδιαγραφή θερμοκρασίας συνδέσεων. (Πίνακας 2-4).

Θερμοκρασία μολύβδου οδηγήσεων και τοπ θερμοκρασία περίπτωσης ολοκληρωμένου κυκλώματος που μετριούνται με το θερμοηλεκτρικό ζεύγος. Οι θερμοκρασίες unction των οδηγήσεων και ολοκληρωμένου κυκλώματος μπορούν να υπολογιστούν χρησιμοποιώντας τους τύπους όπως να ακολουθήσουν.

Ts_max=Tj_max-Rθj-s * Pd



Παραδείγματος χάριν:

Εάν η θερμοκρασία μολύβδου των οδηγήσεων και η τοπ θερμοκρασία περίπτωσης ολοκληρωμένου κυκλώματος είναι 90℃ έπειτα η θερμοκρασία συνδέσεων των οδηγήσεων

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

και η θερμοκρασία συνδέσεων ολοκληρωμένου κυκλώματος

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

Ρητίνη σιλικόνης του DOB (ρεύμα-ΣΠΆΔΙΚΑΣ) που δίνει

Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 13

Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 14



Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 15



TYF Opto. Προϊόντα ενοτήτων οδηγήσεων, που συσκευάζονται στον πλαστικό δίσκο, σύμφωνα με το διαφορετικό μέγεθος, ΧΧ PC κάθε πλαστικός δίσκος, όπως φαίνεται στον ακόλουθο. τα προϊόντα χωρίς πλαστικό κιβώτιο που συσκευάζεται στις τσάντες φυσαλίδων, προκειμένου να αποτραπεί η εξωτερική πίεση, να επιλέξει τη διαφορετική τσάντα φυσαλίδων, σύμφωνα με το μέγεθος προϊόντων σε κάθε πακέτο ΧΧ προϊόντων, συσκευασμένο προϊόν θα αποθηκευτούν υπό μορφή χαρτοκιβωτίου και θα σφραγιστούν, όπως φαίνεται στον ακόλουθο.

1) ΧΧ ενότητα των οδηγήσεων PC ανά δίσκο 4) Πληροφορίες & συσκευασία κιβωτίων

2)Σωρός και να δέσει με ταινία δίσκων, δίσκοι ενότητας ΧΧ οδηγήσεων και πρόσθετοι 1 πλαστοί δίσκοι κάθε ένας επάνω του κιβωτίου. Προσθέστε το πήκτωμα πυριτίου (1 κάθε) πάνω από το δίσκο

3) Συσκευασία σφράγισης

Ενότητα 230v 120LM/W των οδηγήσεων εναλλασσόμενου ρεύματος επικέντρων κανένα υψηλό CE UL φωτεινότητας σκιών 16
