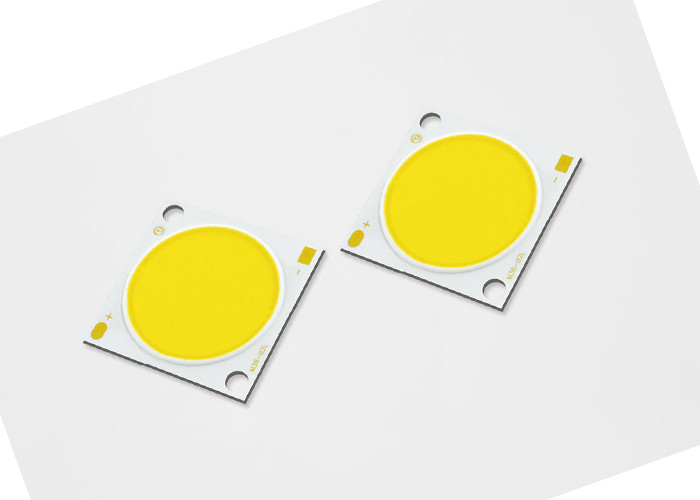

χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης

Βασικές πληροφορίες
Τόπος καταγωγής: Σεντζέν
Μάρκα: TYF
Πιστοποίηση: CE,RoHs
Αριθμό μοντέλου: ML2421
Ποσότητα παραγγελίας min: Διαπραγμάτευση
Τιμή: negotiable
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1.000.000 PCS/day
Λεπτομερής ενημέρωση
Δύναμη: 30W Εκπομπή του χρώματος: Θερμό άσπρο, φυσικό άσπρο, δροσερό λευκό
Υλικό τσιπ: Bridgelux Τύπος: ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ
Εφαρμογή: οδηγημένος αυξηθείτε το λαμπτήρα Product name: Chip LED Cob
Επισημαίνω:

20w σπάδικας των οδηγήσεων τσιπ

,

Σπάδικας των υψηλών CRI οδηγήσεων τσιπ

,

30w τσιπ σπαδίκων των οδηγήσεων


Περιγραφή προϊόντων

χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης



Χαρακτηριστικό γνώρισμα:

• Το προϊόν έχει μια χαρακτηριστική αποτελεσματικότητα 128 lm/W για 3000K, 80 CRI.

• Έχει μια συμπαγή υψηλή πηγή φωτός πυκνότητας ροής.

• Το προϊόν προσφέρει τον ομοιόμορφο και υψηλής ποιότητας φωτισμό.

• Οι επιλογές CRI ελάχιστων 70, 80, και 90 είναι διαθέσιμες.

• Έχει μια βελτιωμένη θερμική πορεία.

• Το προϊόν είναι ΕΝΕΡΓΕΙΑ STAR®/Ansi υποχωρητικά με τη binning δομή χρώματος με τα πρότυπα 2, 3, και 5 SDCM.

• Είναι περισσότερη ενέργεια αποδοτική από πυρακτωμένο, αλόγονο, και φθορισμού λαμπτήρες.

• Το προϊόν μπορεί να λειτουργήσει είτε στο συνεχές ρεύμα υψηλής τάσης είτε χαμηλής τάσης.

• Το λογότυπο σειράς και επιχείρησης προϊόντων είναι στο μέτωπο.

• Το προϊόν είναι RoHS υποχωρητικό.





Ο προσδιορισμός αριθμού μερών για τις σειρές των οδηγήσεων σειράς TYF μιλ. εξηγείται ως εξής:



χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης 0

χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης 1





Αριθμός μερών

Χαρακτηριστική δύναμη (ψ) Ονομαστικό ΚΔ (κ)



CRI

Ελάχιστη παλόμενη ροή (lm) Χαρακτηριστική παλόμενη ροή (lm) Χαρακτηριστική τάση (β) Ονομαστικό ρεύμα (μΑ) Χαρακτηριστική αποτελεσματικότητα (lm/W)
CL25171210P430E*7 30.6 3000 Κ 70 4468 4804 34 900 157
CL25171210P435E*7 30.6 3500 Κ 70 4553 4896 34 900 160
CL25171210P440E*7 30.6 4000 Κ 70 4639 4988 34 900 163
CL25171210P450E*7 30.6 5000 Κ 70 4696 5049 34 900 165
CL25171210P457E*7 30.6 5700 Κ 70 4724 5080 34 900 166
CL25171210P465E*7 30.6 6500 Κ 70 4696 5049 34 900 165
CL25171210P422E*8 30.6 2200 Κ 80 3785 4070 34 900 133
CL25171210P427E*8 30.6 2700 Κ 80 4013 4315 34 900 141
CL25171210P430E*8 30.6 3000 Κ 80 4183 4498 34 900 147
CL25171210P435E*8 30.6 3500 Κ 80 4240 4559 34 900 149
CL25171210P440E*8 30.6 4000 Κ 80 4297 4621 34 900 151
CL25171210P450E*8 30.6 5000 Κ 80 4326 4651 34 900 152
CL25171210P457E*8 30.6 5700 Κ 80 4354 4681 34 900 153
CL25171210P465E*8 30.6 6500 Κ 80 4326 4651 34 900 152
CL25171210P422E*9 30.6 2200 Κ 90 3187 3427 34 900 112
CL25171210P427E*9 30.6 2700 Κ 90 3415 3672 34 900 120
CL25171210P430E*9 30.6 3000 Κ 90 3586 3856 34 900 126
CL25171210P435E*9 30.6 3500 Κ 90 3643 3917 34 900 128
CL25171210P440E*9 30.6 4000 Κ 90 3671 3947 34 900 129
CL25171210P450E*9 30.6 5000 Κ 90 3700 3978 34 900 130
CL25171210P457E*9 30.6 5700 Κ 90 3728 4008 34 900 131





χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης 2

5.1 πληροφορίες Binning χρώματος


Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)



χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης 3

CIE1931-Χ



Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF



Ονομαστικός

ΚΔ

Κεντρικό σημείο ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β)

Έλλειψη







Άγγελος περιστροφής, θ

Χ Υ 2-βήμα 3-βήμα 5-βήμα
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700Κ 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1































































χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης 4



Σημειώσεις για τον πίνακα 39:

  • Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
  • Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
  • Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
  • Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.



χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης 5



χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης 6



Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο



χαμηλή παραγωγή θέρμανσης σπαδίκων των υψηλών CRI οδηγήσεων τσιπ 20w 30w για το οδηγημένο φως λάμψης 7



ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ

Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α

τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί

στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν

επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
