| Τόπος καταγωγής: | SHENZHEN |
|---|---|
| Μάρκα: | TYF |
| Πιστοποίηση: | CE,RoHs |
| Αριθμό μοντέλου: | HF4025 |
| Ποσότητα παραγγελίας min: | Διαπραγμάτευση |
| Τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-7 ημέρες |
| Όροι πληρωμής: | D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 1.000.000 PCS/day |
| Τύπος στοιχείων: | Αυξηθείτε τα φω'τα | CRI (Ra>): | 80 |
|---|---|---|---|
| Χρώμα: | ροζ | Διάρκεια ζωής: | 50000 ώρες |
| Οδηγημένο εμπορικό σήμα τσιπ: | Bridgelux | Όνομα: | Σπάδικας αστραπής δενδροκηποκομίας |
| Πιστοποίηση: | CE, RoHS, CE/RoSH | ||
| Επισημαίνω: | Οδηγημένο σπάδικας τσιπ δενδροκηποκομίας,Σπάδικας δενδροκηποκομίας υψηλής αποδοτικότητας,Οδηγημένο δενδροκηποκομία τσιπ σπαδίκων |
||

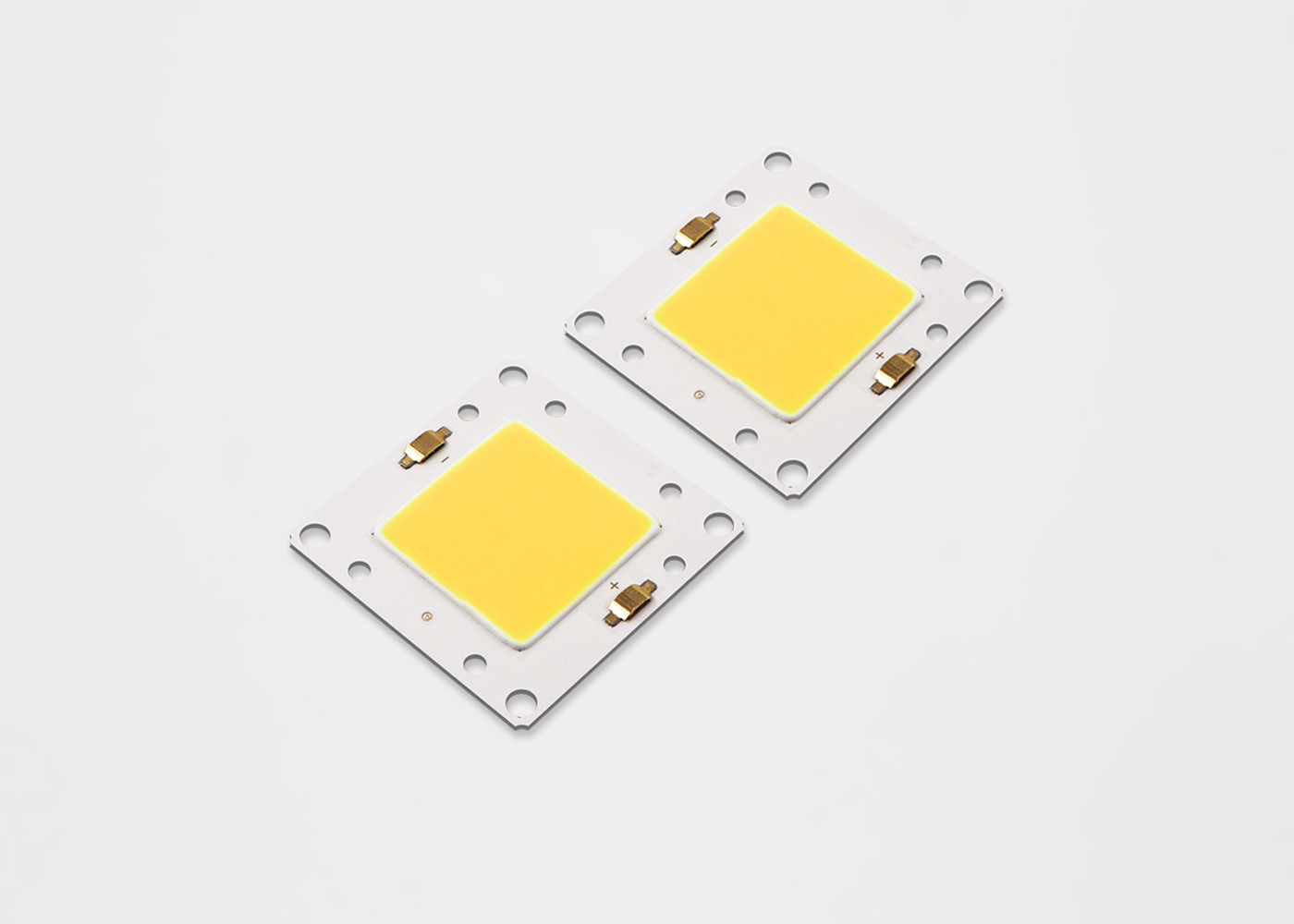

Ο σπάδικας αστραπής δενδροκηποκομίας υψηλής αποδοτικότητας που οδηγείται αυξάνεται το ελαφρύ τσιπ που το dimmable χρονόμετρο 100w που οδηγείται αυξάνεται ελαφρύ diy
1, χαρακτηριστικά γνωρίσματα
• Αποτελεσματικότητα >130 lm/W χαρακτηριστικού για 6000K, 70CRI (PB)
• Αποτελεσματικότητα 140 lm/W χαρακτηριστικών για 6000K, 70CRI (P6)
• Η βάση χαλκού, θερμική αγωγιμότητα είναι 122-176W/(μ·Κ) • Εκπομπή της διαμέτρου ενάντια στην πίεση 80kg
• Ελάχιστο 70, 80 επιλογές CRI
• RoHS υποχωρητικό
2 πλεονεκτήματα
2, ονοματολογία προϊόντων
Ο προσδιορισμός αριθμού μερών για τις σειρές των υπαίθριων (OD) οδηγήσεων σειράς TYF εξηγείται ως εξής:
3, μέγιστες εκτιμήσεις
| ΣΤΟΙΧΕΙΟ ΑΡΙΘ. | Π (W) | ΚΔ (Κ) | CRI | Λ. (lm) |
MAX (lm) |
ΤΑΣΗ (Β) | ΤΡΕΧΩΝ (μΑ) | (lm/W) |
| HF40251006PB | 30 | 3000 Κ | 70 | 3186 | 3540 | 29.8 | 960 | 118 |
| HF40251006PB | 30 | 3500 Κ | 70 | 3267 | 3630 | 29.8 | 960 | 121 |
| HF40251006PB | 30 | 4000 Κ | 70 | 3321 | 3690 | 29.8 | 960 | 123 |
| HF40251006PB | 30 | 5000 Κ | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 5700 Κ | 70 | 3429 | 3810 | 29.8 | 960 | 127 |
| HF40251006PB | 30 | 6500 Κ | 70 | 3375 | 3750 | 29.8 | 960 | 125 |
| HF40251006PB | 30 | 3000 Κ | 80 | 2916 | 3240 | 29.8 | 960 | 108 |
| HF40251006PB | 30 | 3500 Κ | 80 | 2997 | 3330 | 29.8 | 960 | 111 |
| HF40251006PB | 30 | 4000 Κ | 80 | 3051 | 3390 | 29.8 | 960 | 113 |
| HF40251006PB | 30 | 5000 Κ | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251006PB | 30 | 5700 Κ | 80 | 3159 | 3510 | 29.8 | 960 | 117 |
| HF40251006PB | 30 | 6500 Κ | 80 | 3105 | 3450 | 29.8 | 960 | 115 |
| HF40251010PB | 50 | 3000 Κ | 70 | 5220 | 5800 | 29.8 | 1600 | 116 |
| HF40251010PB | 50 | 3500 Κ | 70 | 5355 | 5950 | 29.8 | 1600 | 119 |
| HF40251010PB | 50 | 4000 Κ | 70 | 5445 | 6050 | 29.8 | 1600 | 121 |
4, εφαρμογές:
5. Οπτικές ιδιότητες
5.1 πληροφορίες Binning χρώματος
Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)
CIE1931-Χ
Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF
|
Ονομαστικός ΚΔ |
Κεντρικό σημείο | ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β) |
Έλλειψη
Άγγελος περιστροφής, θ |
|||
| Χ | Υ | 2-βήμα | 3-βήμα | 5-βήμα | ||
| 2200K | 0,5018 | 0,4153 | (0,0048, 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39.9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53.1 |
| 2700Κ | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53.7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54.0 |
| 4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53.4 |
| 5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59.8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58.8 |
| 6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58.1 |
6, απόλυτες μέγιστες εκτιμήσεις
6.1 πίνακας 39: Μέγιστες εκτιμήσεις
| Παράμετρος | Αξία |
|---|---|
| Μέγιστο Raing | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ (ελλείπουσα αξία) |
| Σύνδεση οδηγήσεων Termperature (τ) | 125°C |
| Stanga Tornponature | 35-12°C |
| Λειτουργούσα θερμοκρασία | 20°C σε +105°C |
| Θερμοκρασία συγκόλλησης | 35010-55°C |
| EleotrostatioDischarge (HEM) | 2000V |
| Ενιαίο τσιπ (ανά parallet) | |
| Οριακή τιμή | Masinun Dre Cument 200mA |
| MADR | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ (ελλείπουσα αξία) |
| MexingFeakPuisedDricars | edargon oniushiql untapery |
| ΑΥΤΟΣ Stig Sting Lishate Lisenting | Καθάρισμα μεταλλικού θόρυβου Stight parian όλο όλο το Al |
Σημειώσεις για τον πίνακα 12:
7, μηχανική διάσταση
Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο
8, ΠΡΟΣΟΧΗ
ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ
Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α
τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί
στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν
επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
9, συσκευασία και μαρκάρισμα
Συσκευασία και μαρκάρισμα προϊόντων
