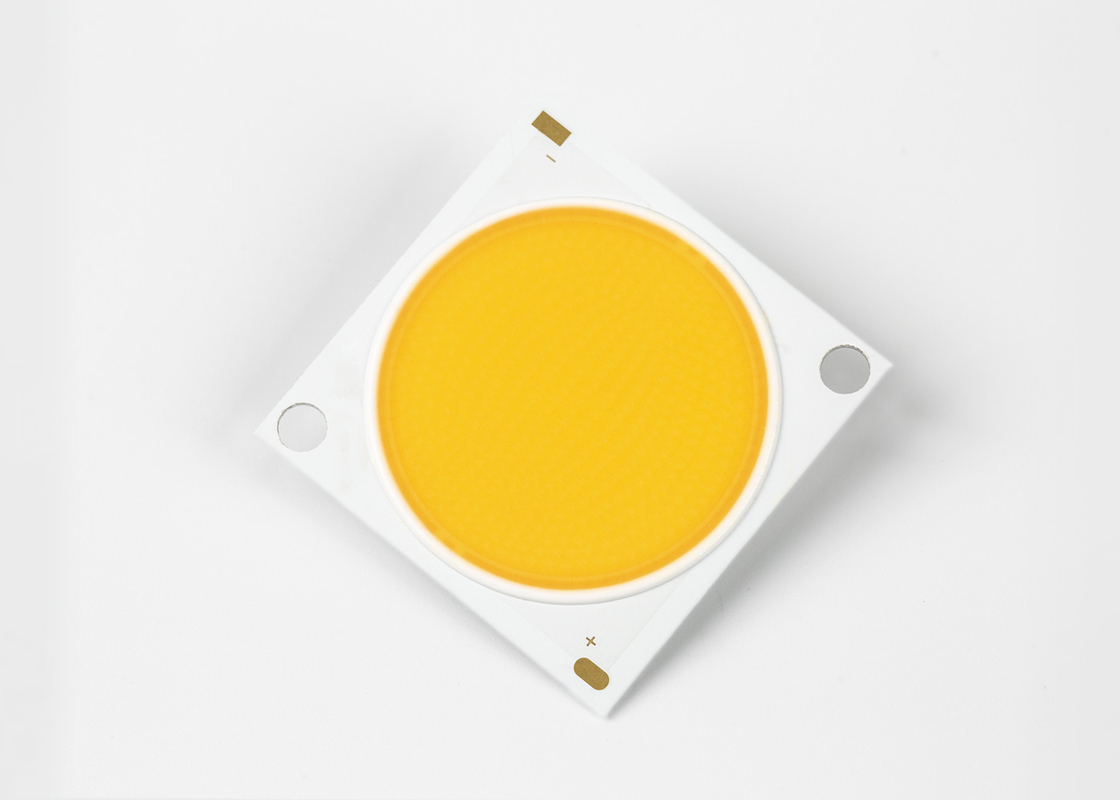

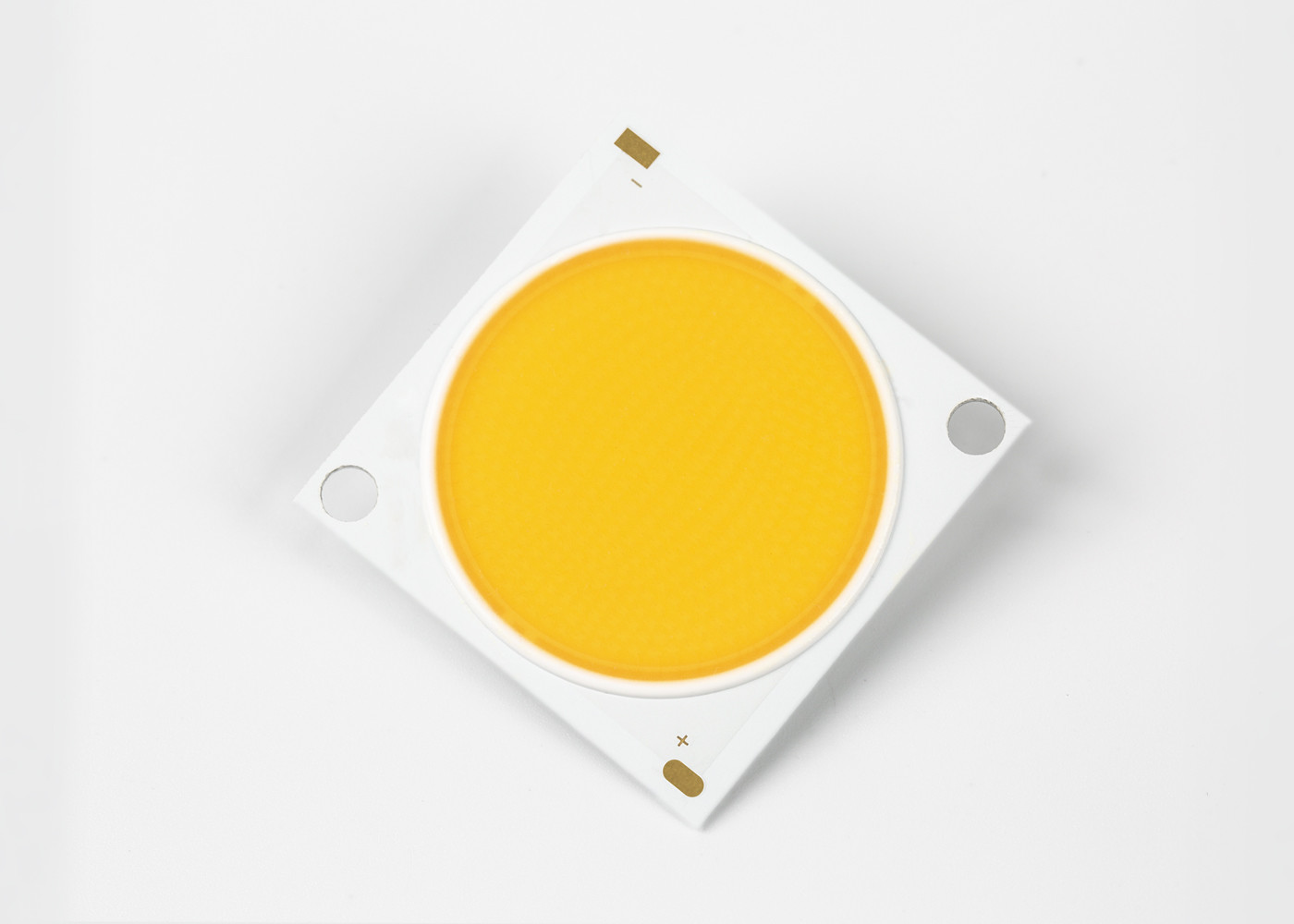

30W 36V Κατοικία Εμπορικό Φως Υψηλής Ισχύς Εσωτερικό LED Τσιπ COB LED Bridgelux RA90
• Αποτελεσματικότητα 155 lm/W τυπική για 3000K, 80CRI
• Συμπαγής πηγή φωτός υψηλής πυκνότητας ροής
• Ενιαίος, υψηλής ποιότητας φωτισμός
• Ελάχιστες επιλογές CRI 70, 80 και 90
• Βελτιωμένη θερμική διαδρομή
• Δεσμός χρωμάτων συμβατό με ENERGY STAR® / ANSI
δομή με πρότυπο 2, 3 και 5 SDCM
χαρακτηριστικόμικρό ΤουLED υψηλής ισχύος Cob
1. Καλή θερμική απόδοση και ευρύ ζεστό κανάλι.
2. Το σημείο είναι ομοιόμορφο.
3. Εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος, υψηλή απόδοση φωτός.
4. Υψηλή φωτεινότητα, αποσύνθεση χαμηλού φωτός, γυαλισμένο.
5. Εύκολο στη χρήση και εύκολο στην εγκατάσταση.
6. Ισχυρή αντιστατική ικανότητα.
Ο προσδιορισμός του αριθμού ανταλλακτικού για τις συστοιχίες LED της σειράς TYF ML εξηγείται ως εξής:
|
Αριθμός ανταλλακτικού
|
Τυπική ισχύς (W) |
Ονομαστική CCT (K) |
CRI
|
Ελάχιστη παλμική ροή (lm) |
Τυπική παλμική ροή (lm) |
Τυπική τάση (V) |
Ονομαστικό ρεύμα (mA) |
Τυπική αποτελεσματικότητα (lm/W) |
| CL25171210P430E*7 |
30.6 |
3000 Κ |
70 |
4468 |
4804 |
34 |
900 |
157 |
| CL25171210P435E*7 |
30.6 |
3500 Κ |
70 |
4553 |
4896 |
34 |
900 |
160 |
| CL25171210P440E*7 |
30.6 |
4000 Κ |
70 |
4639 |
4988 |
34 |
900 |
163 |
| CL25171210P450E*7 |
30.6 |
5000 Κ |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P457E*7 |
30.6 |
5700 Κ |
70 |
4724 |
5080 |
34 |
900 |
166 |
| CL25171210P465E*7 |
30.6 |
6500 Κ |
70 |
4696 |
5049 |
34 |
900 |
165 |
| CL25171210P422E*8 |
30.6 |
2200 Κ |
80 |
3785 |
4070 |
34 |
900 |
133 |
| CL25171210P427E*8 |
30.6 |
2700 Κ |
80 |
4013 |
4315 |
34 |
900 |
141 |
| CL25171210P430E*8 |
30.6 |
3000 Κ |
80 |
4183 |
4498 |
34 |
900 |
147 |
| CL25171210P435E*8 |
30.6 |
3500 Κ |
80 |
4240 |
4559 |
34 |
900 |
149 |
| CL25171210P440E*8 |
30.6 |
4000 Κ |
80 |
4297 |
4621 |
34 |
900 |
151 |
| CL25171210P450E*8 |
30.6 |
5000 Κ |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P457E*8 |
30.6 |
5700 Κ |
80 |
4354 |
4681 |
34 |
900 |
153 |
| CL25171210P465E*8 |
30.6 |
6500 Κ |
80 |
4326 |
4651 |
34 |
900 |
152 |
| CL25171210P422E*9 |
30.6 |
2200 Κ |
90 |
3187 |
3427 |
34 |
900 |
112 |
| CL25171210P427E*9 |
30.6 |
2700 Κ |
90 |
3415 |
3672 |
34 |
900 |
120 |
| CL25171210P430E*9 |
30.6 |
3000 Κ |
90 |
3586 |
3856 |
34 |
900 |
126 |
| CL25171210P435E*9 |
30.6 |
3500 Κ |
90 |
3643 |
3917 |
34 |
900 |
128 |
| CL25171210P440E*9 |
30.6 |
4000 Κ |
90 |
3671 |
3947 |
34 |
900 |
129 |
| CL25171210P450E*9 |
30.6 |
5000 Κ |
90 |
3700 |
3978 |
34 |
900 |
130 |
| CL25171210P457E*9 |
30.6 |
5700 Κ |
90 |
3728 |
4008 |
34 |
900 |
131 |
5.1 Πληροφορίες Χρωματικής Δέσμης
Σχήμα 1: Γράφημα των κάδων δοκιμής σε χρωματικό χώρο xy (Συνθήκες παλμικής δοκιμής, Tj = 25°C)
CIE1931-x
Πίνακας 38: Ορισμοί κάδου χρωμάτων MacAdam 2-βημάτων έως 5 βημάτων για το εύρος πυρήνων TYF CoB
|
Ονομαστικός
CCT
|
Κεντρικό σημείο |
ΚΥΡΙΟΣ ΑΞΟΝΑΣ (α , β) |
Ελλειψη
Περιστροφή Άγγελος,θ
|
| Χ |
Υ |
2-Βήμα |
3-Βήμα |
5-Βήμα |
| 2200 χιλ |
0,5018 |
0,4153 |
(0,0048 , 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39,9 |
| 2500 χιλ |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700κ |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000 χιλ |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500 χιλ |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000 χιλ |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000 χιλ |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59,8 |
| 5700 χιλ |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58,8 |
| 6500 χιλ |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
Σημειώσεις για τον Πίνακα 39:
- Οδηγούνται οι συστοιχίες σε υψηλότερα ρεύματα, ωστόσο η συντήρηση του αυλού μπορεί να μειωθεί.
- Πρέπει να τηρείται η σωστή μείωση του ρεύματος για να διατηρείται η θερμοκρασία της διασταύρωσης κάτω από τη μέγιστη
- Η παλμική λειτουργία με ρεύμα κίνησης αιχμής ίσο με το δηλωμένο μέγιστο παλμικό προς τα εμπρός ρεύμα είναι αποδεκτή εάν ο χρόνος ενεργοποίησης παλμού είναι ≤1ms ανά κύκλο και ο κύκλος λειτουργίας είναι ≤10%
- Οι δίοδοι εκπομπής φωτός δεν έχουν σχεδιαστεί για να κινούνται με αντίστροφη τάση και δεν παράγουν φως υπό αυτές τις συνθήκες.Η μέγιστη βαθμολογία παρέχεται μόνο για αναφορά.
Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0,2 mm εκτός εάν αναφέρεται διαφορετικά.2. Σημείο μέτρησης Tc στην κάθοδο
ΣΥΝΙΣΤΩΜΕΝΗ ΚΑΤΑΣΤΑΣΗ ΚΟΛΛΗΣΗΣ
Για χειροκίνητη συγκόλληση.Παρακαλούμε χρησιμοποιήστε συγκόλληση χωρίς μόλυβδο και η συγκόλληση θα πραγματοποιηθεί με χρήση μύτης συγκόλλησης στο α
θερμοκρασία χαμηλότερη από 350 C και θα ολοκληρωθεί εντός 3,5 δευτερολέπτων για μία στεριά.Δεν πρέπει να εφαρμόζεται καμία εξωτερική δύναμη
σε μέρος ρητίνης ενώ εφαρμόζεται η συγκόλληση.Η επόμενη διαδικασία συγκόλλησης θα πρέπει να πραγματοποιηθεί μετά το προϊόν
επιστροφή στη θερμοκρασία περιβάλλοντος.ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
