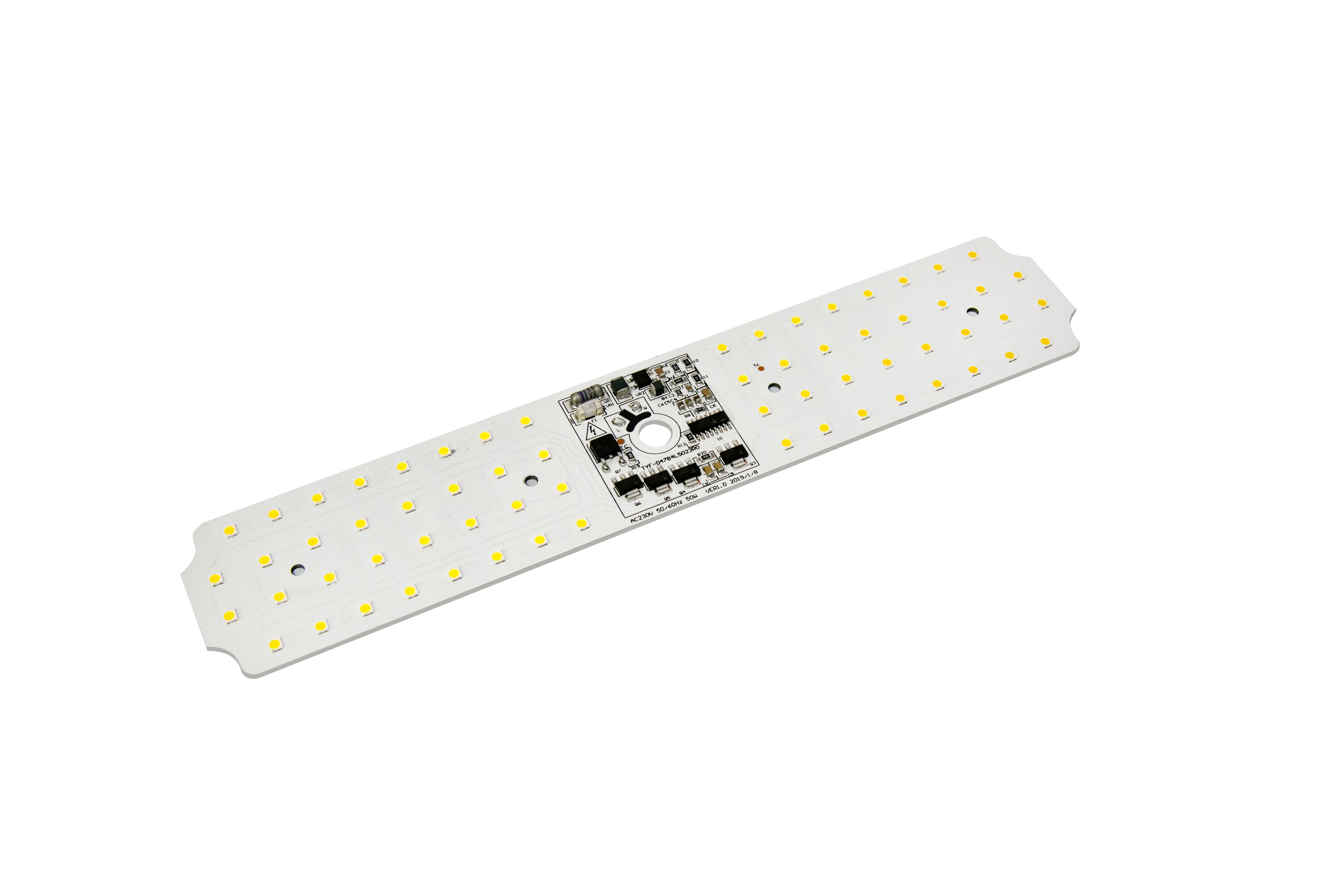

Υψηλή δενδροκηποκομία SMD Bridgelux συνελεύσεων 50W ενότητας PCB PPE

Οικογενειακές οδηγήσεις ενότητας των υψηλότερων οδηγήσεων εκτέλεσης με καλά - γνωστή ανώτερη ευρωστία, υψηλή αξιοπιστία, μακροχρόνια διάρκεια ζωής, χαμηλή θερμική αντίσταση. Τέλεια εξετάζοντας τις εφαρμογές που απαιτούν για την υψηλή αποδοτικότητα και τη μακροχρόνια απαίτηση διάρκειας ζωής. Το LEDs που κατασκευάστηκε για να παραδώσει τα ακριβή μήκη κύματος του φωτός έπρεπε να βελτιώσει την παραγωγή συγκομιδών.

Η σειρά ενότητας των οδηγήσεων είναι κατασκευασμένη επί τούτου για να επιτρέψει την ευκολία του σχεδίου συστημάτων για τις εφαρμογές δενδροκηποκομίας. Η σειρά ενότητας των οδηγήσεων προσφέρει το μόνο LEDs διαθέσιμο σήμερα που είναι και εξέτασε βασισμένος στη φωτοσυνθετική ροή φωτονίων (PPF).

Χαρακτηριστικά γνωρίσματα:

• Γωνία εξέτασης ενότητας οδηγήσεων κατά 50% IV: 120°

• Επιλογές 5.0mm X 5.4mm συσκευασίας οδηγήσεων για την ελευθερία σχεδίου.

• Χρώμα: 660 NM (βαθιά - κόκκινο), 450nm (βασιλικό μπλε), άσπρο (3000K-7000K).

• RoHS υποχωρητικό, αμόλυβδο και προσιτότητα.

• LM 80

Εφαρμογές:

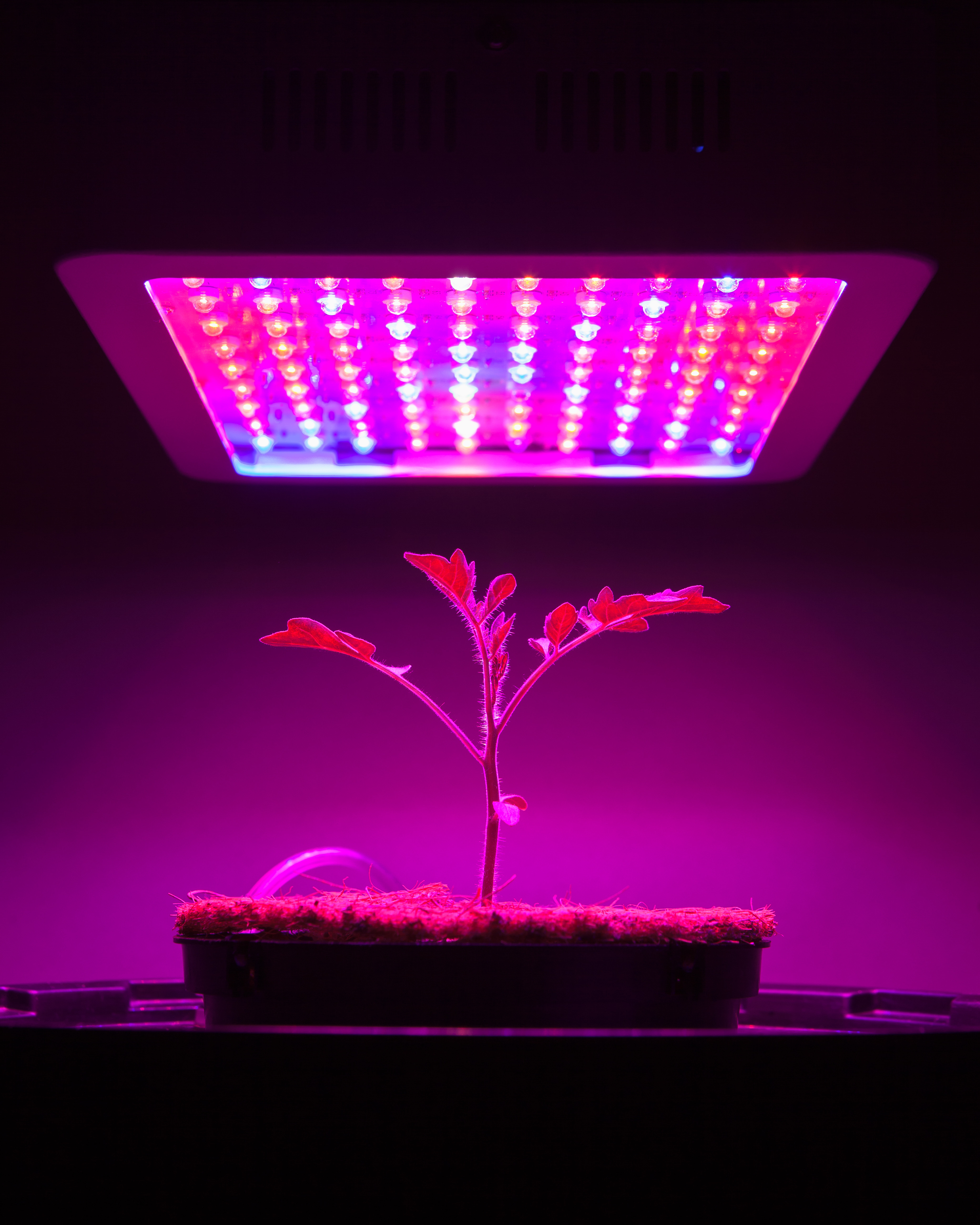

• Δενδροκηποκομία

• Μηχανική διάσταση

1. Μηχανική διάσταση

• Χαρακτηριστικά απόδοσης
  • Απόλυτες μέγιστες εκτιμήσεις

Πίνακας 1. Απόλυτες μέγιστες εκτιμήσεις

Σημειώσεις για τους πίνακες

• Μετρημένο Tj=25°C.
• TA: Περιβαλλοντική θερμοκρασία.
• Εκτιμημένος χρόνος ζωής, TA<85>
• Η ανώτατη δύναμη και το θετικό ρεύμα σημαίνουν τη μέγιστη θέτοντας αξία της κατώτατης θερμοκρασίας της οδηγημένης πηγής φωτός με τη χρησιμοποίηση του κατάλληλου heatsink
• Προκειμένου να κρατηθεί η θερμοκρασία Tj κάτω από εκτιμημένη, πρέπει να σιγουρευτείτε ότι το θερμαντικό σώμα έχει αρκετή απόδοση διασκεδασμού θερμότητας. Μέτρηση της θερμοκρασίας επιφάνειας: Το TC σε αυτό το σημείο παρουσιάζεται στον αριθμό κατωτέρω. Η διάρκεια ζωής του λαμπτήρα μπορεί να κριθεί σύμφωνα με τη θερμοκρασία TC. Το φύλλο στοιχείων προϊόντων αντιστοιχεί στη διάρκεια ζωής της θερμοκρασίας TC

2.2 ηλεκτρικός - οπτικά χαρακτηριστικά

 Πίνακας 2. Οπτικά χαρακτηριστικά για τη σειρά ενότητας των οδηγήσεων στους διευκρινισμένους όρους δοκιμής IF=DC 1750mA, Tj=25°C.

Σημειώσεις για τους πίνακες

• Η ενότητα των οδηγήσεων TYF διατηρεί μια ανοχή της φωτεινής ροής ± 8% για τη δενδροκηποκομία ενότητας των οδηγήσεων.
• Η ενότητα των οδηγήσεων TYF διατηρεί μια ανοχή PPF ±8% για τη δενδροκηποκομία ενότητας των οδηγήσεων.
• Η ενότητα των οδηγήσεων TYF διατηρεί μια ανοχή PPF ±8% για τη δενδροκηποκομία ενότητας των οδηγήσεων.
• Η ενότητα των οδηγήσεων TYF διατηρεί μια ανοχή της λειτουργίας ±2V για τη δενδροκηποκομία ενότητας των οδηγήσεων

2.3 οδηγός επιλογής προϊόντων.

Πίνακας 3. Απόδοση προϊόντων της ενότητας των οδηγήσεων σε IF=DC 1750mA, Tj=25°C.

Σημειώσεις για τους πίνακες

1. TYF διατηρεί μια ανοχή ±8% σε μ mol/s για τη δενδροκηποκομία ενότητας των οδηγήσεων.

2. Η ΙΣΟΤΙΜΙΑ είναι η φωτοσυνθετική ενεργός ακτινοβολία από 400 σε 700nm.

3. PPF είναι η φωτοσυνθετική ενεργός ακτινοβολία από 400 σε 700nm.

4. Μακριά κόκκινες χαρακτηριστικές PPF και η ισοτιμία μετριούνται από 700 σε 800nm

2.4 οπτικά χαρακτηριστικά

Πίνακας 4. Οπτικά χαρακτηριστικά για τη σειρά ενότητας των οδηγήσεων στους διευκρινισμένους όρους δοκιμής 3500mA, Tc=85°C.

Σημειώσεις για τον πίνακα 2:

1. Συνολική γωνία στην οποία 90% της συνολικής φωτεινής ροής συλλαμβάνεται.

2. Η γωνία εξέτασης είναι το τσεκούρι είναι κλειστή γωνία από την κεντρική γραμμή λαμπτήρων όπου η φωτεινή ένταση είναι ½ της τιμής κορυφής.

• 3   Χαρακτηριστικές καμπύλες

• 3.1 φασματικό χαρακτηριστικό διανομής δύναμης

•







• Πιστοποίηση και Διακήρυξη

• Στοιχείο	Υποχωρητικός	Παρατήρηση
  Declaratio	ROHS	Επικίνδυνα ουσία & υλικό
  	ΠΡΟΣΙΤΟΤΗΤΑ	Επικίνδυνα ουσία & υλικό
  	CE	EMC LVD
  	LM80	Συντήρηση Q90>36000H ροής φωτονίων
  	62471	Φωτοβιολογική ασφάλεια των λαμπτήρων





• 4 ΠΡΟΣΟΧΗ
  • ΠΡΟΣΟΧΗ: ΚΙΝΔΥΝΟΣ ΣΤΑΤΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΈΡΓΕΙΑΣ

• 5.1.1 το LEDs είναι ευαίσθητο στη στατική ηλεκτρική ενέργεια και το κύμα. Συστήνεται να χρησιμοποιηθεί μια ζώνη καρπών ή ένα αντι-ηλεκτροστατικό γάντι κατά το χειρισμό των ενοτήτων των οδηγήσεων. Εάν η τάση που υπερβαίνει την απόλυτη μέγιστη εκτίμηση εφαρμόζεται σε LEDs, μπορεί να προκαλέσει τη ζημία ή ακόμα και την καταστροφή στις συσκευές των οδηγήσεων. Χαλασμένο LEDs μπορεί να παρουσιάσει μερικά ασυνήθιστα χαρακτηριστικά όπως η αύξηση στην τρέχουσα, χαμηλωμένη διεγερτική τάση διαρροών, ή τον ανώμαλο φωτισμό LEDs στο χαμηλό ρεύμα.

  6.1.2 ο χειρισμός SMD των οδηγήσεων TYF χρειάζεται τα αντίμετρα ενάντια στη στατική ηλεκτρική ενέργεια επειδή αυτό είναι ένα προϊόν ημιαγωγών. Παρακαλώ λάβετε τα επαρκή μέτρα για να αποτραπεί οποιαδήποτε στατική ηλεκτρική ενέργεια παραγωγή όπως η τη φθορά ενός wristband ή αντιστατικών γαντιών κατά χειρισμό αυτού του προϊόντος. Κάθε βιομηχανική εγκατάσταση όσον αφορά το προϊόν (εγκαταστάσεις, εξοπλισμός, μηχανή, μηχανή μεταφορέων και μονάδα μεταβίβασης) πρέπει να συνδεθεί με το έδαφος και παρακαλώ να αποφύγει το προϊόν ηλεκτρικός-electric-charged. Η ευαισθησία ESD αυτού του προϊόντος είναι 2000V (HBM, βασισμένο σε JEITA ΕΔ-4701/304). Μετά από να συγκεντρώσει το LEDs στο τελικό προϊόν σας, συστήνεται να ελεγχθεί εάν το συγκεντρωμένο LEDs βλάπτεται από τη στατική ηλεκτρική ενέργεια (ηλεκτρικό φαινόμενο διαρροών) ή όχι.

  6.1.3. Παροχή ηλεκτρικού ρεύματος επίλεκτη: Αυτό το προϊόν τροφοδοτείται με τη χρησιμοποίηση ενός σταθερού τρέχοντος οδηγού, και το ρεύμα παραγωγής της σειράς δύναμης καλύπτει την απαίτηση του βιβλίου προδιαγραφών, εάν η σταθερή πηγή τάσης χρήσης ή άλλοι όροι, παρακαλώ κάνει την αξιολόγηση του κινδύνου. Παρακαλώ εξετάστε το προϊόν απόστασης διασκορπισμού και εκκαθάρισης στο τέλος.

  6.1.4 η περιοχή ρητίνης είναι πολύ ευαίσθητη, παρακαλώ μην το χειριστείτε, πιέστε, αγγίξτε ή μην τρίψτε.

  5.2 ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ

  Προτεινόμενη θερμοκρασία στο TC< 85="">

  5.3 ΠΡΟΣΟΧΗ: ΧΗΜΙΚΟΣ ΚΙΝΔΥΝΟΣ ΕΚΘΕΣΗΣ

  5.3.1 αυτή η ενότητα των οδηγήσεων δεν πρέπει να χρησιμοποιηθεί σε οποιοδήποτε τύπο ρευστού όπως το νερό, το έλαιο, ο οργανικός διαλύτης, κ.λπ. Όταν η πλύση απαιτείται, IPA συστήνεται για να χρησιμοποιήσει. Κατά χρησιμοποίηση άλλων διαλυτών την πρέπει να επιβεβαιωθεί εκ των προτέρων εάν οι διαλύτες μπορούν να αντιδράσουν με το υλικό ενότητας. Οι απαγορευμένοι διαλύτες φρέον δεν πρέπει να χρησιμοποιηθούν. Μην καθαρίστε τη χρησιμοποίηση του υπερηχητικού καθαριστή.

  5.3.2 η έκθεση σε μερικές χημικές ουσίες που χρησιμοποιούνται συνήθως στην κατασκευή και τη συνέλευση συσκευών φωτισμού μπορεί να προκαλέσει τη ζημία στο SMD των οδηγήσεων. Παρακαλώ συμβουλευθείτε την οδηγία εγκατάστασης TYF για τις πρόσθετες πληροφορίες. Εάν η χρήση το προϊόν σε οποιοιδήποτε από τους κάτωθι όρους, παρακαλώ επιβεβαιώνει την αξιοπιστία. Όπως: υγρός, παγετός, αλατισμένος αέρας, διαβρωτικά αέρια (C1, H2S, όπου NH3, SO2, NOX) Έκθεση κάτω από τον ήλιο, έκθεση υπαίθρια, σκονισμένο. Νερό, έλαιο, υγρός ιατρικός και οργανικός διαλύτης.

  5.3.3 VOCs (πτητικές οργανικές ενώσεις) μπορεί να παραχθεί από τις κόλλες, τη ροή, hardener ή τις οργανικές πρόσθετες ουσίες που χρησιμοποιούνται στις συσκευές φωτισμού (κοu'φώματα). Η σιλικόνη των διαφανών οδηγήσεων encapsulant είναι διαπερατή σε εκείνες τις χημικές ουσίες και μπορούν να οδηγήσουν έναν αποχρωματισμό encapsulant όταν εξέθεσαν στη θερμότητα ή το φως. Αυτό το φαινόμενο μπορεί να προκαλέσει μια σημαντική απώλεια φωτός που εκπέμπεται (παραγωγή) από τις συσκευές φωτισμού (κοu'φώματα). Προκειμένου να αποτραπούν αυτά τα προβλήματα, συστήνουμε τους χρήστες για να ξέρουμε τις σωματικές ιδιότητες των υλικών που χρησιμοποιούνται στις συσκευές φωτισμού, και πρέπει να επιλεχτούν προσεκτικά.

  6.3.4 κίνδυνος του sulfurization (ή αμαύρωσης) Οι χρήσεις των οδηγήσεων ένα επαργυρωμένο πλαίσιο μολύβδου και το χρώμα επιφάνειάς της μπορούν να αλλάξουν στο Μαύρο (ή το σκοτάδι έγχρωμο) όταν εκτίθεται στο θείο (σ), το χλώριο (CL) ή άλλη ένωση αλόγονου. Το Sulfurization του πλαισίου μολύβδου μπορεί να προκαλέσει την υποβάθμιση έντασης, την αλλαγή των συντεταγμένων χρωματικότητας και, σε ακραίες περιπτώσεις, το ανοικτό κύκλωμα. Απαιτεί την προσοχή. Λόγω του πιθανού sulfurization του πλαισίου μολύβδου, οι ενότητες των οδηγήσεων δεν πρέπει να χρησιμοποιηθούν και να αποθηκευτούν μαζί με την οξείδωση των ουσιών φιαγμένων από υλικά όπως το λαστιχένιο, σαφές έγγραφο, η κρέμα ύλης συγκολλήσεως μολύβδου, κ.λπ.





5.4 ΕΠΑΦΗ ΜΕ ΤΟ ΦΩΣ ΠΟΥ ΕΚΠΕΜΠΕΙ ΤΗΝ ΕΠΙΦΑΝΕΙΑ (LES)

Αποφύγετε οποιαδήποτε επαφή με το LES. Μην αγγίξτε το LES του SMD των οδηγήσεων ή μην εφαρμόστε την πίεση στο LES (κίτρινη περιοχή ρητίνης φωσφόρων). Η επαφή μπορεί να προκαλέσει τη ζημία στο SMD των οδηγήσεων. Η οπτική και οι ανακλαστήρες δεν πρέπει να τοποθετηθούν σε επαφή με το LES (κίτρινη περιοχή ρητίνης φωσφόρων). Οι οπτικές συσκευές μπορούν να τοποθετηθούν στη τοπ επιφάνεια της πλαστικής κατοικίας του SMD των οδηγήσεων TYF. Εάν η επιφάνεια των οδηγήσεων είναι βρώμικη, παρακαλώ χρησιμοποιήστε το οινόπνευμα για να την καθαρίσετε. Παρακαλώ το αφήστε να ξεράνει για 2 ώρες πρίν χρησιμοποιεί το. Η ακετόνη ή η καυστική ουσία δεν είναι αποδεκτή.

5.5 ΑΠΟΘΗΚΕΥΣΗ

Όρος αποθήκευσης: Πρίν ανοίγει, η θερμοκρασία αποθήκευσης πρέπει να είναι από 5 ~ 30℃, σχετική υγρασία λιγότερο από 60%. (Μετά από να ανοίξουν την τσάντα, οι οδηγήσεις πρέπει να χρησιμοποιηθούν μέσα σε 24H.). Για το αχρησιμοποίητο προϊόν, παρακαλώ κάνετε dehumidification, κενός που σφραγίζεται. Αφυδάτωση των όρων: 60℃ ± 5℃, 24H. Η αποτελεσματική χρήση για τα σφραγισμένα προϊόντα είναι 3 μήνες. Εάν δεν καταναλώνεται σε 24 ώρες μετά από να ανοίξει τη συσκευασία, το υλικό πρέπει να αφυδατωθεί για 3 ώρες κάτω σε 60℃ ±5℃.

Μην αποθηκεύστε την ενότητα σε μια σκονισμένη θέση ή μια υγρή θέση.

Μην αποσυνθέστε την ενότητα.

Παρακαλώ χρησιμοποιήστε αυτό το προϊόν μέσα σε 5 μήνες, το οποίο κρατιέται αρχικό σε κλειστό συσκευασίας του όταν εφοδιάζεται.

5.6 ΑΣΦΑΛΕΙΑ ΜΑΤΙΩΝ

Η ταξινόμηση ασφάλειας ματιών για τη χρήση SMDs των οδηγήσεων TYF είναι σύμφωνα με την προδιαγραφή IEC/TR 62471: Αίτηση του IEC 62471 για την αξιολόγηση του μπλε ελαφριού κινδύνου στις πηγές φωτός και τις συσκευές φωτισμού. Ταξινομούμε τις οδηγήσεις TYF σε 6500K RG1.

Μην εξετάστε άμεσα τις αναμμένες οδηγήσεις με τα γυμνά μάτια για μια μακρά περίοδο του χρόνου.

6. Εργαστήριο

7. Συσκευασία και αποστολή

Προϊόντα ενοτήτων TYF Opto.LED, που συσκευάζονται στον πλαστικό δίσκο, σύμφωνα με το διαφορετικό μέγεθος, ΧΧ PC κάθε πλαστικός δίσκος, όπως φαίνεται στον ακόλουθο. τα προϊόντα χωρίς πλαστικό κιβώτιο που συσκευάζεται στις τσάντες φυσαλίδων, προκειμένου να αποτραπεί η εξωτερική πίεση, να επιλέξει τη διαφορετική τσάντα φυσαλίδων, σύμφωνα με το μέγεθος προϊόντων σε κάθε πακέτο ΧΧ προϊόντων, συσκευασμένο προϊόν θα αποθηκευτούν υπό μορφή χαρτοκιβωτίου και θα σφραγιστούν, όπως φαίνεται στον ακόλουθο.
