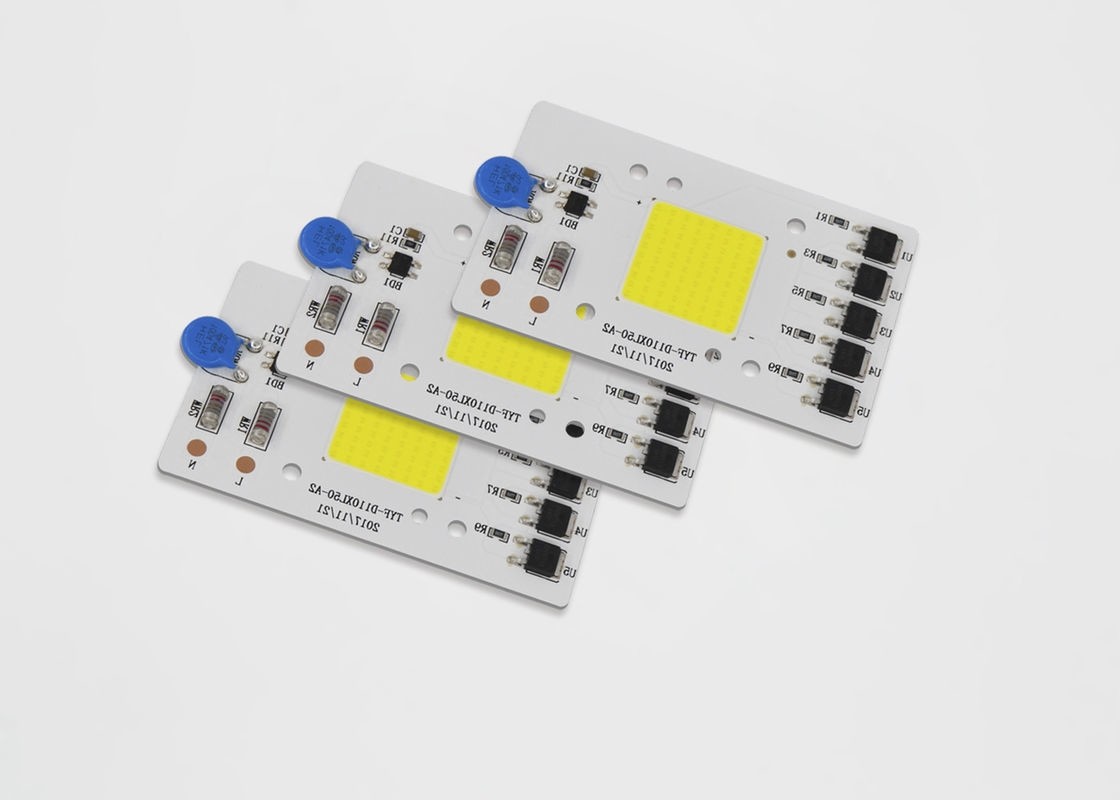

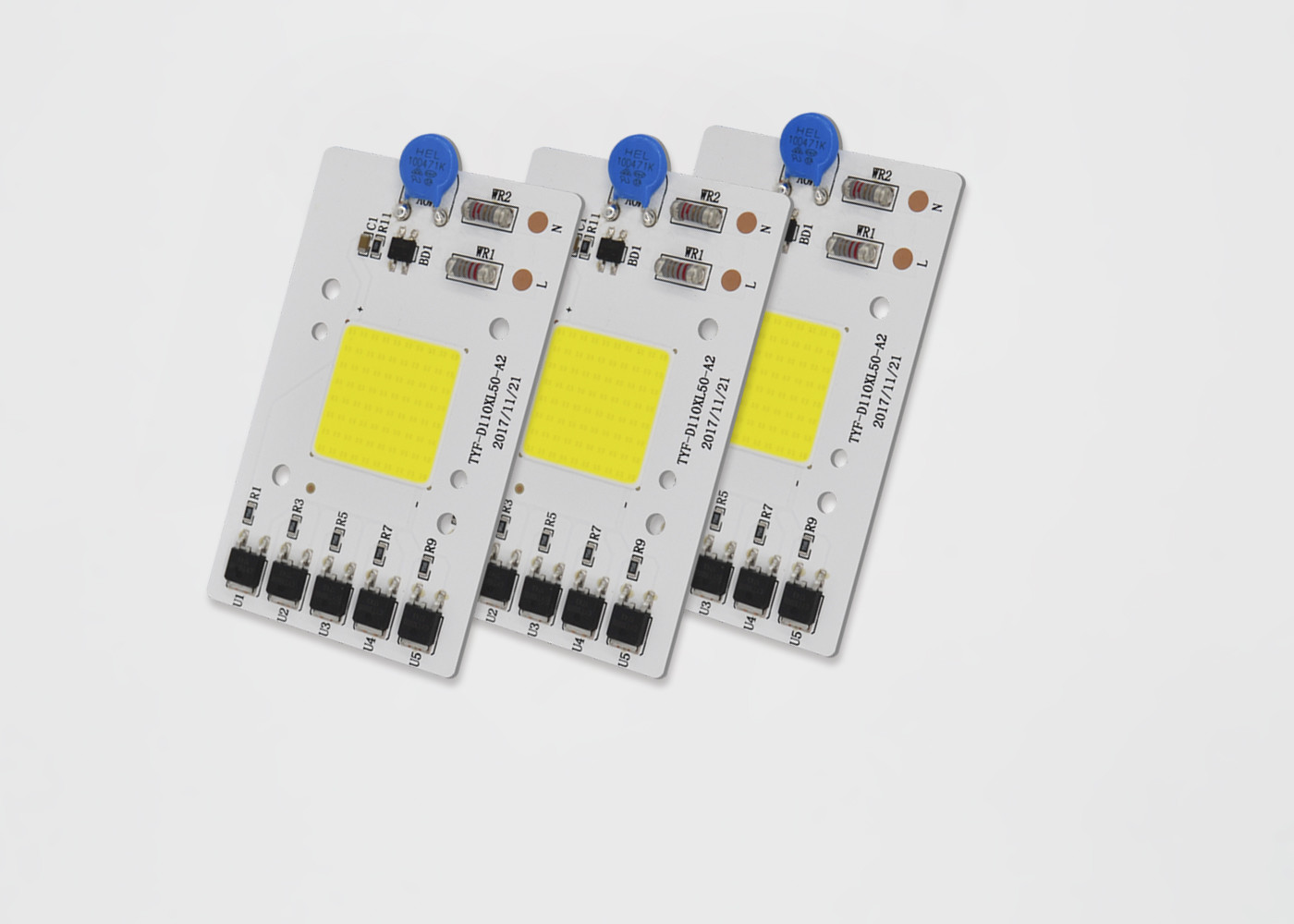

Αυξηθείτε το ελαφρύ κτυπήματος εναλλασσόμενο ρεύμα 220V ενότητας 20w 30w 50w D5070 τσιπ οδηγημένο DOB

D5070 το πλήρες φάσμα εναλλασσόμενου ρεύματος 220V αυξάνεται τις ελαφριές κτυπήματος οδηγήσεις ΣΠΑΔΊΚΩΝ εναλλασσόμενου ρεύματος ενότητας 20w 30w 50w τσιπ οδηγημένες DOB

TYF-D5070S5023R0.pdf

• Συνδεμένος άμεσα με την τάση εναλλασσόμενου ρεύματος χωρίς οδηγό
• Μια ενότητα με τα ενσωματωμένα συστατικά
• Οικονομική ενός κομματιού λύση
• Υψηλή αποδοτικότητα, παράγοντας υψηλής δύναμης και χαμηλή αρμονική διαστρέβλωση
• Υψηλό χρώμα που δίνει το δείκτη (≥70)
• Υψηλή φωτεινή αποτελεσματικότητα 110LM/W
• Τρίχρονη εξουσιοδότηση
• Εγκεκριμένο LEDs LM80
• Εφαρμογή: Προβολέας

1) κώδικας προϊόντων: Ενότητα D=Self ενότητας C=Client

2) Κώδικας πελατών & κώδικας ενότητας: εάν① ψηφίο έπειτα 4 =C για τον κώδικα πελατών αλλιώς για το μόνο κώδικα ενότητας

3) Κώδικας ολοκληρωμένου κυκλώματος: ένας χαρακτήρας για το ολοκληρωμένο κύκλωμα

4) Κώδικας δύναμης:

5) Κώδικας τάσης: 11=110V, 12=120V, 22=220V, 23=230V

6) Κώδικας ΚΔ

Δοχεία χρωματικότητας

TYF συμμορφώνεται με τα πρότυπα Ansi C78.377A για τη δομή δοχείων χρωματικότητάς του. Για κάθε quadrangle Ansi για τη σειρά ΚΔ 2700K σε 6500K, TYF παρέχει 5 δοχεία και 3 δοχεία.

Δοχείο χρωματικότητας σχήματος 4-1-1

Πίνακας 4-1-2 5 δοχεία βημάτων

Πίνακας 4--1-3 δοχεία 3step

Χαρακτηριστικές ηλεκτρικές & οπτικές καμπύλες

Σχετική ισχύς σχήματος 4-2-1 εναντίον της τάσης, TA =25℃

Ακτινοβόλο σχέδιο σχήματος 4-2-3, TA =25℃

Σημείωση:

1) Η λειτουργούσα τάση δεν δείχνει τη μέγιστη τάση που οι πελάτες χρησιμοποιούν αλλά η ανεκτή τάση μέσων σύμφωνα με το ποσοστό παραλλαγής τάσης κάθε χώρας. Συνιστάται η θερμοκρασία μαξιλαριών ύλης συγκολλήσεως να πρέπει να είναι κάτω από 85℃.

2) Τα δοχεία χρώματος καθορίζονται στην παροδική λειτουργία.

3) Η ανοχή της μέτρησης στον ελεγκτή μας είναι Φv+/10% και ra+/-2.

4) Ανοχή ±5% στο διασκεδασμό δύναμης.

5) Το Φv είναι η συνολική παραγωγή φωτεινής ροής που μετριέται με μια ενσωματωμένη σφαίρα.

6) Ικανότητα κύματος σύμφωνα με iec61000-4-5.

7) Η αναφορά table2-2 παραμέτρων ενοτήτων παραλλαγών παρακαλώ.

Σημειώσεις:

1) Όλες οι διαστάσεις είναι στα χιλιοστόμετρα. (Ανοχή: ±0.2mm)

2)Κλίμακα: Κανένας

Σημείωση:

1)TYF Opto. Η ενότητα DOB συστήνεται για να κρατήσει τη θερμοκρασία συνδέσεων κάτω από τη μέγιστη προδιαγραφή θερμοκρασίας συνδέσεων. (Πίνακας 2-4).

Θερμοκρασία μολύβδου οδηγήσεων και τοπ θερμοκρασία περίπτωσης ολοκληρωμένου κυκλώματος που μετριούνται με το θερμοηλεκτρικό ζεύγος. Οι θερμοκρασίες unction των οδηγήσεων και ολοκληρωμένου κυκλώματος μπορούν να υπολογιστούν χρησιμοποιώντας τους τύπους όπως να ακολουθήσουν.

Ts_max=Tj_max-Rθj-s * Pd

Παραδείγματος χάριν:

Εάν η θερμοκρασία μολύβδου των οδηγήσεων και η τοπ θερμοκρασία περίπτωσης ολοκληρωμένου κυκλώματος είναι 90℃ έπειτα η θερμοκρασία συνδέσεων των οδηγήσεων

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

και η θερμοκρασία συνδέσεων ολοκληρωμένου κυκλώματος

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃

Ρητίνη σιλικόνης του DOB (ρεύμα-ΣΠΆΔΙΚΑΣ) που δίνει

TYF Opto. Προϊόντα ενοτήτων οδηγήσεων, που συσκευάζονται στον πλαστικό δίσκο, σύμφωνα με το διαφορετικό μέγεθος, ΧΧ PC κάθε πλαστικός δίσκος, όπως φαίνεται στον ακόλουθο. τα προϊόντα χωρίς πλαστικό κιβώτιο που συσκευάζεται στις τσάντες φυσαλίδων, προκειμένου να αποτραπεί η εξωτερική πίεση, να επιλέξει τη διαφορετική τσάντα φυσαλίδων, σύμφωνα με το μέγεθος προϊόντων σε κάθε πακέτο ΧΧ προϊόντων, συσκευασμένο προϊόν θα αποθηκευτούν υπό μορφή χαρτοκιβωτίου και θα σφραγιστούν, όπως φαίνεται στον ακόλουθο.

1) ΧΧ ενότητα των οδηγήσεων PC ανά δίσκο 4) Πληροφορίες & συσκευασία κιβωτίων

2) Σωρός και να δέσει με ταινία δίσκων, δίσκοι ενότητας ΧΧ οδηγήσεων και πρόσθετοι 1 πλαστοί δίσκοι κάθε ένας επάνω του κιβωτίου. Προσθέστε το πήκτωμα πυριτίου (1 κάθε) πάνω από το δίσκο

3) Συσκευασία σφράγισης
