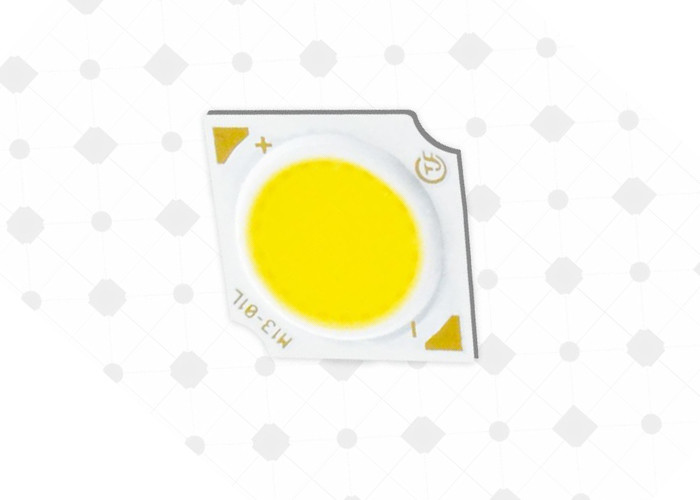

Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W

Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen
Μάρκα: TYF
Πιστοποίηση: CE,RoHs
Αριθμό μοντέλου: MF2517
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: negotiable
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1.000.000 PC/ημέρα
Λεπτομερής ενημέρωση
Εκπομπή του χρώματος: Θερμό άσπρο, φυσικό άσπρο, δροσερό λευκό Υλικό τσιπ: Bridgelux
Τύπος: ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ Εφαρμογή: Οι οδηγήσεις ΣΠΑΔΙΚΩΝ αυξάνονται το λαμπτήρα
Όνομα προϊόντων: Εύκαμπτο τσιπ σπαδίκων Εξουσιοδότηση: 5 έτη
Επισημαίνω:

Συμπαγής σπάδικας τσιπ κτυπήματος που οδηγείται

,

Σπάδικας τσιπ κτυπήματος Ansi που οδηγείται

,

Οδηγημένο Bridgelux τσιπ 80CRI


Περιγραφή προϊόντων

20W 30W μεγάλα φωτεινά εσωτερικά downlights τσιπ κτυπήματος περιοχής residencial



Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 0

• Αποτελεσματικότητα 128 lm/W χαρακτηριστικών για 3000K, 80CRI

• Συμπαγής υψηλή πηγή φωτός πυκνότητας ροής

• Ομοιόμορφος, υψηλός - ποιοτικός φωτισμός

• Επιλογές CRI ελάχιστων 70, 80, και 90

• Θερμική πορεία StreaCLined

• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητική binning δομή χρώματος Ansi με τα πρότυπα 2, 3 και 5 SDCM

• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο και φθορισμού λαμπτήρες

• ΣΥΝΕΧΗΣ λειτουργία υψηλής τάσης ή χαμηλής τάσης

• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο

• RoHS υποχωρητικό



2, ονοματολογία προϊόντων



Ο προσδιορισμός αριθμού μερών για τις σειρές των οδηγήσεων σειράς TYF μιλ. εξηγείται ως εξής:



Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 1

Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 2



Αριθμός μερών Χαρακτηριστική δύναμη (ψ) Ονομαστικό ΚΔ (κ) Ελάχιστη παλόμενη ροή (lm) Χαρακτηριστική παλόμενη ροή (lm) Χαρακτηριστική τάση (β) Ονομαστικό ρεύμα (μΑ) Χαρακτηριστική αποτελεσματικότητα (lm/W)
ML13070302P530E*7 3.1 3000 Κ 377 419 9.6 320 135
ML13070302P535E*7 3.1 3500 Κ 382 425 9.6 320 137
ML13070302P540E*7 3.1 4000 Κ 385 428 9.6 320 138
ML13070302P550E*7 3.1 5000 Κ 388 431 9.6 320 139
ML13070302P557E*7 3.1 5700 Κ 391 434 9.6 320 140
ML13070302P565E*7 3.1 6500 Κ 388 431 9.6 320 139
ML13070302P522E*8 3.1 2200 Κ 304 338 9.6 320 109
ML13070302P527E*8 3.1 2700 Κ 326 363 9.6 320 117
ML13070302P530E*8 3.1 3000 Κ 338 375 9.6 320 121
ML13070302P535E*8 3.1 3500 Κ 346 384 9.6 320 124
ML13070302P540E*8 3.1 4000 Κ 352 391 9.6 320 126
ML13070302P550E*8 3.1 5000 Κ 357 397 9.6 320 128
ML13070302P557E*8 3.1 5700 Κ 363 403 9.6 320 130
ML13070302P565E*8 3.1 6500 Κ 357 397 9.6 320 128
ML13070302P522E*9 3.1 2200 Κ 262 291 9.6 320 94
ML13070302P527E*9 3.1 2700 Κ 285 316 9.6 320 102
ML13070302P530E*9 3.1 3000 Κ 296 329 9.6 320 106
ML13070302P535E*9 3.1 3500 Κ 304 338 9.6 320 109
ML13070302P540E*9 3.1 4000 Κ 310 344 9.6 320 111
ML13070302P550E*9 3.1 5000 Κ 315 350 9.6 320 113
ML13070302P557E*9 3.1 5700 Κ 321 357 9.6 320 115





4, εφαρμογές:



Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 3



5. Οπτικές ιδιότητες

5.1 πληροφορίες Binning χρώματος


Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)



Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 4

CIE1931-Χ



Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF



Ονομαστικός

ΚΔ

Κεντρικό σημείο ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β)

Έλλειψη







Άγγελος περιστροφής, θ

Χ Υ 2-βήμα 3-βήμα 5-βήμα
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700Κ 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1





















































6, απόλυτες μέγιστες εκτιμήσεις


6.1 πίνακας 39: Μέγιστες εκτιμήσεις


Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 5

Σημειώσεις για τον πίνακα 39:

  • Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
  • Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
  • Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
  • Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.



Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 6



Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 7



Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο



8, ΠΡΟΣΟΧΗ



ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ

Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α

τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί

στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν

επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ



Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 8



9, συσκευασία και μαρκάρισμα



Συσκευασία και μαρκάρισμα προϊόντων



Ο συμπαγής σπάδικας τσιπ κτυπήματος οδήγησε 128 το χαρακτηριστικό 3000K 80CRI οδηγημένο Bridgelux τσιπ Lm/W 9
