| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | TYF |
| Πιστοποίηση: | CE CB ROHS |
| Αριθμό μοντέλου: | D5284 |
| Ποσότητα παραγγελίας min: | διαπραγμάτευση |
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | κιβώτιο εγγράφου του Κραφτ |
| Χρόνος παράδοσης: | 20 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union |
| Δυνατότητα προσφοράς: | 10.000 τεμάχια ανά μήνα |
| μοντέλο: | TYF D5284 | μέρος αριθμού: | D5284C2023E0DA30582 |
|---|---|---|---|
| Εξασθενίστε: | 52*84mm | Τάση: | 220 230v |
| Ηλεκτρική ισχύς: | 50W | Χρώμα: | 6000k |
| PF: | > 0,9 | THD: | 35% |
| Εξασθένιση: | Δεν | ||
| Επισημαίνω: | driverless οδηγημένη ενότητα,Αδιάβροχη LED Ενότητα |
||

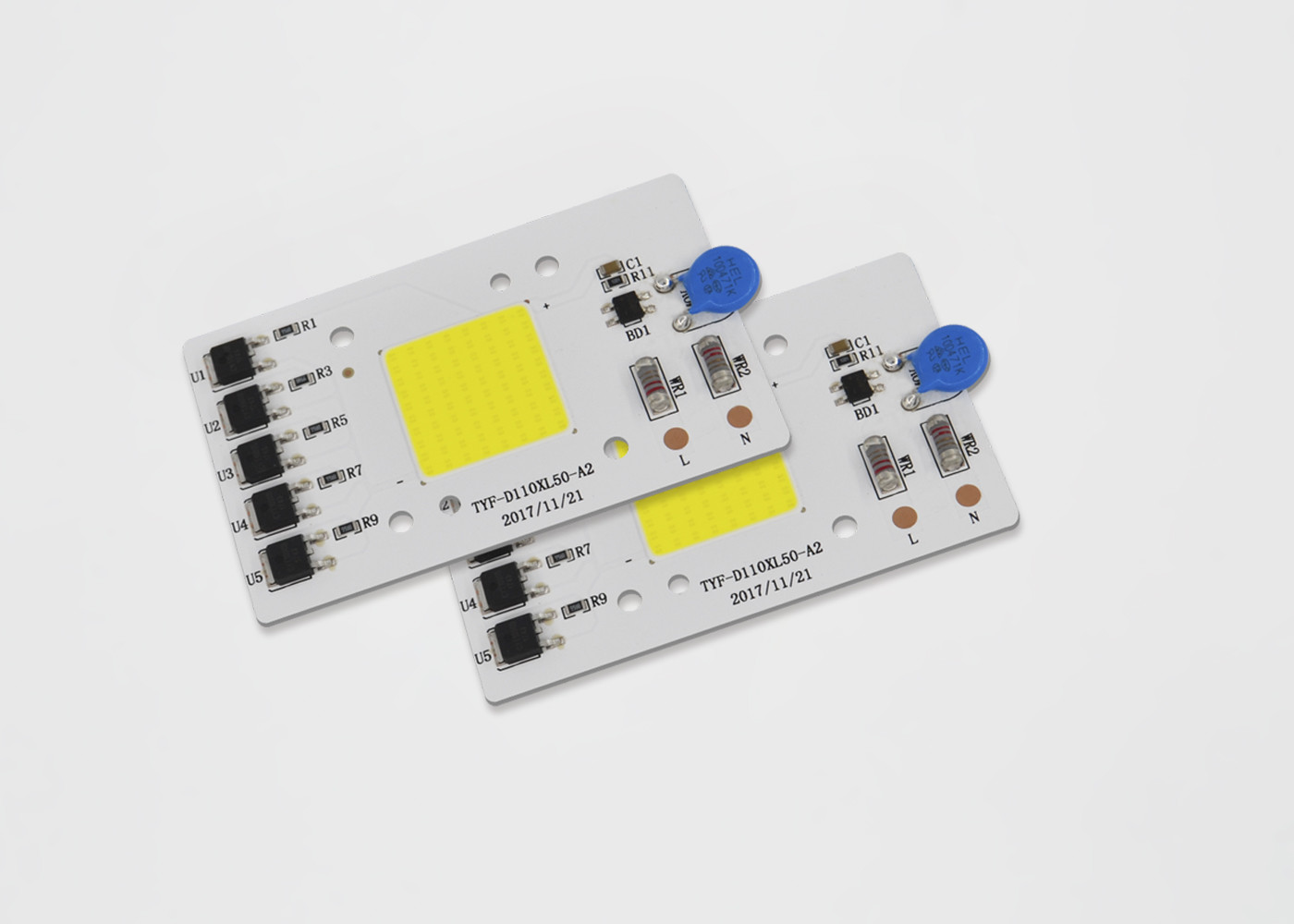

Η υψηλή υψηλή τάση ΣΠΑΔΊΚΩΝ 110V 230V εναλλασσόμενου ρεύματος φωτεινότητας 20W 30W 50W οδήγησε το τσιπ χωρίς πίνακα αργιλίου οδηγών 3000k 4000k 6000k
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| Κώδικας προϊόντων |
Πελάτης Κώδικας |
Κώδικας ολοκληρωμένου κυκλώματος |
Δύναμη Κώδικας |
Κώδικας τάσης
|
Τμηματικό Num. |
Οδηγήσεις Κώδικας |
ΚΔ Κώδικας
|
SDCM | Κώδικας CRI | Φωτεινότητα | Έτος | Μήνας |
Τμηματικός Num. |
||
| Κώδικας ενότητας | Κώδικας περίπτωσης | Τμηματικό Num. |
Τμηματικό Num.
|
||||||||||||
1) κώδικας προϊόντων: Ενότητα D=Self ενότητας C=Client
2) Κώδικας πελατών & κώδικας ενότητας: εάν ψηφίο έπειτα 4 ① =C για τον κώδικα πελατών αλλιώς για το μόνο κώδικα ενότητας
3)Κώδικας ολοκληρωμένου κυκλώματος: ένας χαρακτήρας για το ολοκληρωμένο κύκλωμα
4)Κώδικας δύναμης:
| Κώδικας δύναμης | ||||||||||
| 01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | Κ |
5)Κώδικας τάσης: 11=110V, 12=120V, 22=220V, 23=230V
6)Κώδικας ΚΔ
| Κώδικας ΚΔ (Κ) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Δοχεία χρωματικότητας
TYF συμμορφώνεται με τα πρότυπα Ansi C78.377A για τη δομή δοχείων χρωματικότητάς του. Για κάθε quadrangle Ansi για τη σειρά ΚΔ 2700K σε 6500K, TYF παρέχει 5 δοχεία και 3 δοχεία.
Δοχείο χρωματικότητας σχήματος 4-1-1
Πίνακας 4-1-2 5 δοχεία βημάτων
| ΚΔ | Βήματα | CX | Κύπρος | α | β | θήτα |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53.70 |
| 3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53.22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54.00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53.72 |
| 5000K | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59.62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59.09 |
| 6000K | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58.57 |
Πίνακας 4--1-3 δοχεία 3step
| ΚΔ | Βήματα | CX | Κύπρος | α | β | θήτα |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53.70 |
| 3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53.22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54.00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53.72 |
| 5000K | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59.62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59.09 |
| 6000K | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58.57 |
Χαρακτηριστικές ηλεκτρικές & οπτικές καμπύλες
Σχετική ισχύς σχήματος 4-2-1 εναντίον της τάσης, Τένα =25℃
Σχετική φωτεινή ροή σχήματος 4-2-2 εναντίον της τάσης, Τένα =25℃
Ακτινοβόλο σχέδιο σχήματος 4-2-3, Τένα =25℃
| ΣΤΟΙΧΕΙΟ | ΣΥΜΒΟΛΟ | ΜΟΝΑΔΑ | ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ αξία |
| Τάση εισαγωγής | Vin | Β | 230 |
| Ρεύμα εισαγωγής | ΕΑΝ | μΑ | 236.2 |
| Λειτουργούσα συχνότητα | Φ | Hz | 50/60 |
| Δύναμη εισαγωγής | Π | W | 49.49 |
| Παράγοντας δύναμης | PF | % | 0,911 |
| Συνολική αρμονική διαστρέβλωση | THD | % | 45.7% |
| Εξασθενίζοντας τύπος | TRIAC □ PWM □ 0-10V □ ΔΆΛΙ □ DMX □ έξυπνο □ RNA □ άλλο | ||
| Ικανότητα κύματος | Εναντίον | KV | 1 |
| Ηλεκτρική δύναμη (εναλλασσόμενο ρεύμα) | VE | KV | 1.5 |
| Λειτουργία/θερμοκρασία περίπτωσης | Ta/Tc | ℃ | 25/85 |
| Παράμετροι οδηγήσεων | ΣΠΑΔΙΚΑΣ | ||
| Φωτεινή ροή | Φv | Lm | 4680.9 |
| Φωτεινή αποδοτικότητα | ηv | Lm/w | 94.57 |
| Θερμοκρασία χρώματος | ΚΔ | Κ | 6381 |
| Χρώμα που δίνει το δείκτη | Ra/CRI | % | 70.2/59.0 |
| Ελαφριά διανομή | - | - | |
| Γωνία εξέτασης | 2θ 1/2 | Βαθμός. | - |
Σημείωση:
1) Η λειτουργούσα τάση δεν δείχνει τη μέγιστη τάση που οι πελάτες χρησιμοποιούν αλλά η ανεκτή τάση μέσων σύμφωνα με το ποσοστό παραλλαγής τάσης κάθε χώρας. Συνιστάται η θερμοκρασία μαξιλαριών ύλης συγκολλήσεως να πρέπει να είναι κάτω από 85℃.
2) Τα δοχεία χρώματος καθορίζονται στην παροδική λειτουργία.
3) Η ανοχή της μέτρησης στον ελεγκτή μας είναι Φv+/10% και ra+/-2.
4) Ανοχή ±5% στο διασκεδασμό δύναμης.
5) Το Φv είναι η συνολική παραγωγή φωτεινής ροής που μετριέται με μια ενσωματωμένη σφαίρα.
6) Ικανότητα κύματος σύμφωνα με iec61000-4-5.
7) Η αναφορά table2-2 παραμέτρων ενοτήτων παραλλαγών παρακαλώ.
Σημειώσεις:
1) Όλες οι διαστάσεις είναι στα χιλιοστόμετρα. (Ανοχή: ±0.2mm)
2)Κλίμακα: Κανένας
Σημείωση:
1)TYF Opto. Η ενότητα DOB συστήνεται για να κρατήσει τη θερμοκρασία συνδέσεων κάτω από τη μέγιστη προδιαγραφή θερμοκρασίας συνδέσεων. (Πίνακας 2-4).
Θερμοκρασία μολύβδου οδηγήσεων και τοπ θερμοκρασία περίπτωσης ολοκληρωμένου κυκλώματος που μετριούνται με το θερμοηλεκτρικό ζεύγος. Οι θερμοκρασίες unction των οδηγήσεων και ολοκληρωμένου κυκλώματος μπορούν να υπολογιστούν χρησιμοποιώντας τους τύπους όπως να ακολουθήσουν.
Ts_max=Tj_max-Rθj-s * Pd
Παραδείγματος χάριν:
Εάν η θερμοκρασία μολύβδου των οδηγήσεων και η τοπ θερμοκρασία περίπτωσης ολοκληρωμένου κυκλώματος είναι 90℃ έπειτα η θερμοκρασία συνδέσεων των οδηγήσεων
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
και η θερμοκρασία συνδέσεων ολοκληρωμένου κυκλώματος
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
Ρητίνη σιλικόνης του DOB (ρεύμα-ΣΠΆΔΙΚΑΣ) που δίνει
TYF Opto. Προϊόντα ενοτήτων οδηγήσεων, που συσκευάζονται στον πλαστικό δίσκο, σύμφωνα με το διαφορετικό μέγεθος, ΧΧ PC κάθε πλαστικός δίσκος, όπως φαίνεται στον ακόλουθο. τα προϊόντα χωρίς πλαστικό κιβώτιο που συσκευάζεται στις τσάντες φυσαλίδων, προκειμένου να αποτραπεί η εξωτερική πίεση, να επιλέξει τη διαφορετική τσάντα φυσαλίδων, σύμφωνα με το μέγεθος προϊόντων σε κάθε πακέτο ΧΧ προϊόντων, συσκευασμένο προϊόν θα αποθηκευτούν υπό μορφή χαρτοκιβωτίου και θα σφραγιστούν, όπως φαίνεται στον ακόλουθο.
1) ΧΧ ενότητα των οδηγήσεων PC ανά δίσκο 4) Πληροφορίες & συσκευασία κιβωτίων
2)Σωρός δίσκων και να δέσει με ταινία, ενότητα ΧΧ οδηγήσεων
δίσκοι και πρόσθετοι 1 πλαστοί δίσκοι κάθε ένας επάνω
κιβώτιο. Προσθέστε το πήκτωμα πυριτίου (1 κάθε) πάνω από το δίσκο
3) Συσκευασία σφράγισης
