| Τόπος καταγωγής: | Shenzhen |
|---|---|
| Μάρκα: | TYF |
| Πιστοποίηση: | CE,RoHs,LM80 |
| Αριθμό μοντέλου: | M54-01L |
| Ποσότητα παραγγελίας min: | διαπραγμάτευση |
| Τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-7 ημέρες |
| Όροι πληρωμής: | D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 1.000.000 PC/ημέρα |
| Εξουσία: | 80W | Χρώμα εκπομπής: | Θερμό άσπρο, φυσικό άσπρο, δροσερό λευκό, μπλε, ροζ |
|---|---|---|---|
| Υλικό τσιπ: | InGaN, Bridgelux, Epileds | Τύπος: | ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ |
| Θερμοκρασία χρώματος: | 6000-6500K, 3500K, 2800-7000k, πλήρες φάσμα | Χρώμα που δίνει το δείκτη (RA): | 80,90,95 |
| Γωνία εξέτασης (°): | 140 | Τάση: | 32-36V |
| εφαρμογή: | φως διαδρομής, κάτω από το φως, φωτεινός σηματοδότης | Όνομα Προϊόντος: | ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ |
| Εγγύηση: | 5 χρόνια | Διάρκεια ζωής: | 50000hours |
| Επισημαίνω: | οδηγημένο σπάδικας τσιπ,υψηλή ισχύς οδήγησε chip |
||

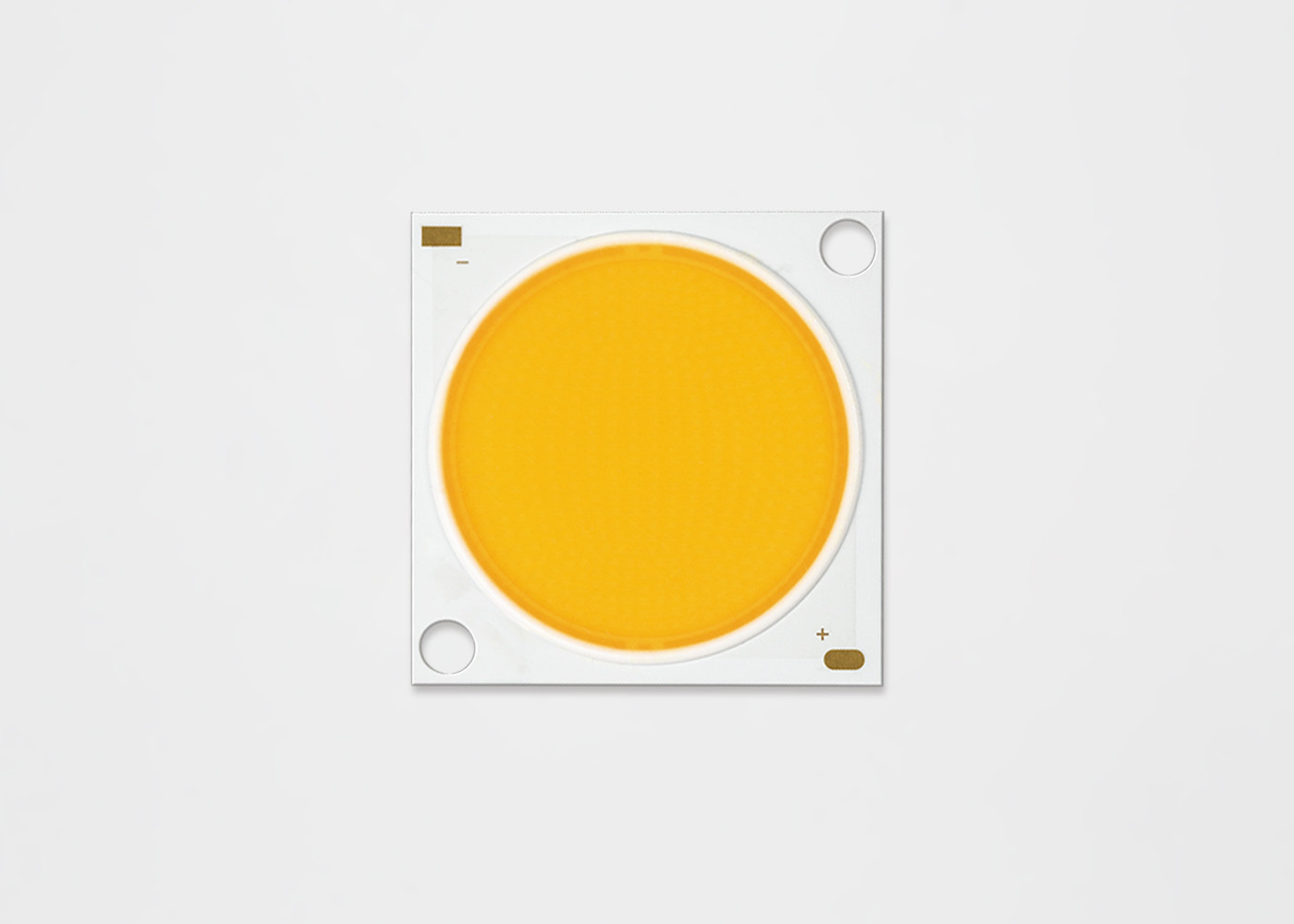

Η έξοχη υψηλή μονάδα λούμεν 160lm/w CL541818P4 bridlgeux 80w πελεκά το ΣΠΆΔΙΚΑ LM80 των οδηγήσεων 5 έτη εξουσιοδότησης
• Αποτελεσματικότητα 160 lm/W χαρακτηριστικών για 3000K, 80CRI
• Συμπαγής υψηλή πηγή φωτός πυκνότητας ροής
• Ομοιόμορφος, υψηλός - ποιοτικός φωτισμός
• Επιλογές CRI ελάχιστων 70, 80, και 90
• Θερμική πορεία StreaCLined
• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητικό χρώματος Ansi
δομή με τα πρότυπα 2, 3 και 5 SDCM
• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο
και φθορισμού λαμπτήρες
• ΣΥΝΕΧΗΣ λειτουργία υψηλής τάσης ή χαμηλής τάσης
• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
• RoHS υποχωρητικό
Ο προσδιορισμός αριθμού μερών για τις σειρές των οδηγήσεων σειράς TYF μιλ. εξηγείται ως εξής:
|
Αριθμός μερών |
Χαρακτηριστική δύναμη (ψ) | Ονομαστικό ΚΔ (κ) |
CRI |
Ελάχιστη παλόμενη ροή (lm) | Χαρακτηριστική παλόμενη ροή (lm) | Χαρακτηριστική τάση (β) | Ονομαστικό ρεύμα (μΑ) | Χαρακτηριστική αποτελεσματικότητα (lm/W) |
| CL54351818P430E*7 | 82.9 | 3000 Κ | 70 | 12027 | 12932 | 51.2 | 1620 | 156 |
| CL54351818P435E*7 | 82.9 | 3500 Κ | 70 | 12181 | 13098 | 51.2 | 1620 | 158 |
| CL54351818P440E*7 | 82.9 | 4000 Κ | 70 | 12258 | 13181 | 51.2 | 1620 | 159 |
| CL54351818P450E*7 | 82.9 | 5000 Κ | 70 | 12413 | 13347 | 51.2 | 1620 | 161 |
| CL54351818P457E*7 | 82.9 | 5700 Κ | 70 | 12490 | 13430 | 51.2 | 1620 | 162 |
| CL54351818P465E*7 | 82.9 | 6500 Κ | 70 | 12413 | 13347 | 51.2 | 1620 | 161 |
| CL54351818P422E*8 | 82.9 | 2200 Κ | 80 | 10100 | 10860 | 51.2 | 1620 | 131 |
| CL54351818P427E*8 | 82.9 | 2700 Κ | 80 | 10948 | 11772 | 51.2 | 1620 | 142 |
| CL54351818P430E*8 | 82.9 | 3000 Κ | 80 | 11256 | 12103 | 51.2 | 1620 | 146 |
| CL54351818P435E*8 | 82.9 | 3500 Κ | 80 | 11410 | 12269 | 51.2 | 1620 | 148 |
| CL54351818P440E*8 | 82.9 | 4000 Κ | 80 | 11487 | 12352 | 51.2 | 1620 | 149 |
| CL54351818P450E*8 | 82.9 | 5000 Κ | 80 | 11642 | 12518 | 51.2 | 1620 | 151 |
| CL54351818P457E*8 | 82.9 | 5700 Κ | 80 | 11796 | 12684 | 51.2 | 1620 | 153 |
| CL54351818P465E*8 | 82.9 | 6500 Κ | 80 | 11642 | 12518 | 51.2 | 1620 | 151 |
| CL54351818P422E*9 | 82.9 | 2200 Κ | 90 | 8943 | 9616 | 51.2 | 1620 | 116 |
| CL54351818P427E*9 | 82.9 | 2700 Κ | 90 | 9791 | 10528 | 51.2 | 1620 | 127 |
| CL54351818P430E*9 | 82.9 | 3000 Κ | 90 | 10023 | 10777 | 51.2 | 1620 | 130 |
| CL54351818P435E*9 | 82.9 | 3500 Κ | 90 | 10177 | 10943 | 51.2 | 1620 | 132 |
| CL54351818P440E*9 | 82.9 | 4000 Κ | 90 | 10254 | 11026 | 51.2 | 1620 | 133 |
| CL54351818P450E*9 | 82.9 | 5000 Κ | 90 | 10408 | 11192 | 51.2 | 1620 | 135 |
| CL54351818P457E*9 | 82.9 | 5700 Κ | 90 | 10485 | 11275 | 51.2 | 1620 | 136 |
5.1 πληροφορίες Binning χρώματος
Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)
CIE1931-Χ
Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF
|
Ονομαστικός ΚΔ |
Κεντρικό σημείο | ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β) |
Έλλειψη
Άγγελος περιστροφής, θ |
|||
| Χ | Υ | 2-βήμα | 3-βήμα | 5-βήμα | ||
| 2200K | 0,5018 | 0,4153 | (0,0048, 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39.9 |
| 2500K | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53.1 |
| 2700Κ | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53.7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54.0 |
| 4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53.4 |
| 5000K | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59.8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58.8 |
| 6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58.1 |
6.1 πίνακας 39: Μέγιστες εκτιμήσεις
Σημειώσεις για τον πίνακα 39:
Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο
ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ
Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α
τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί
στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν
επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
Συσκευασία και μαρκάρισμα προϊόντων
