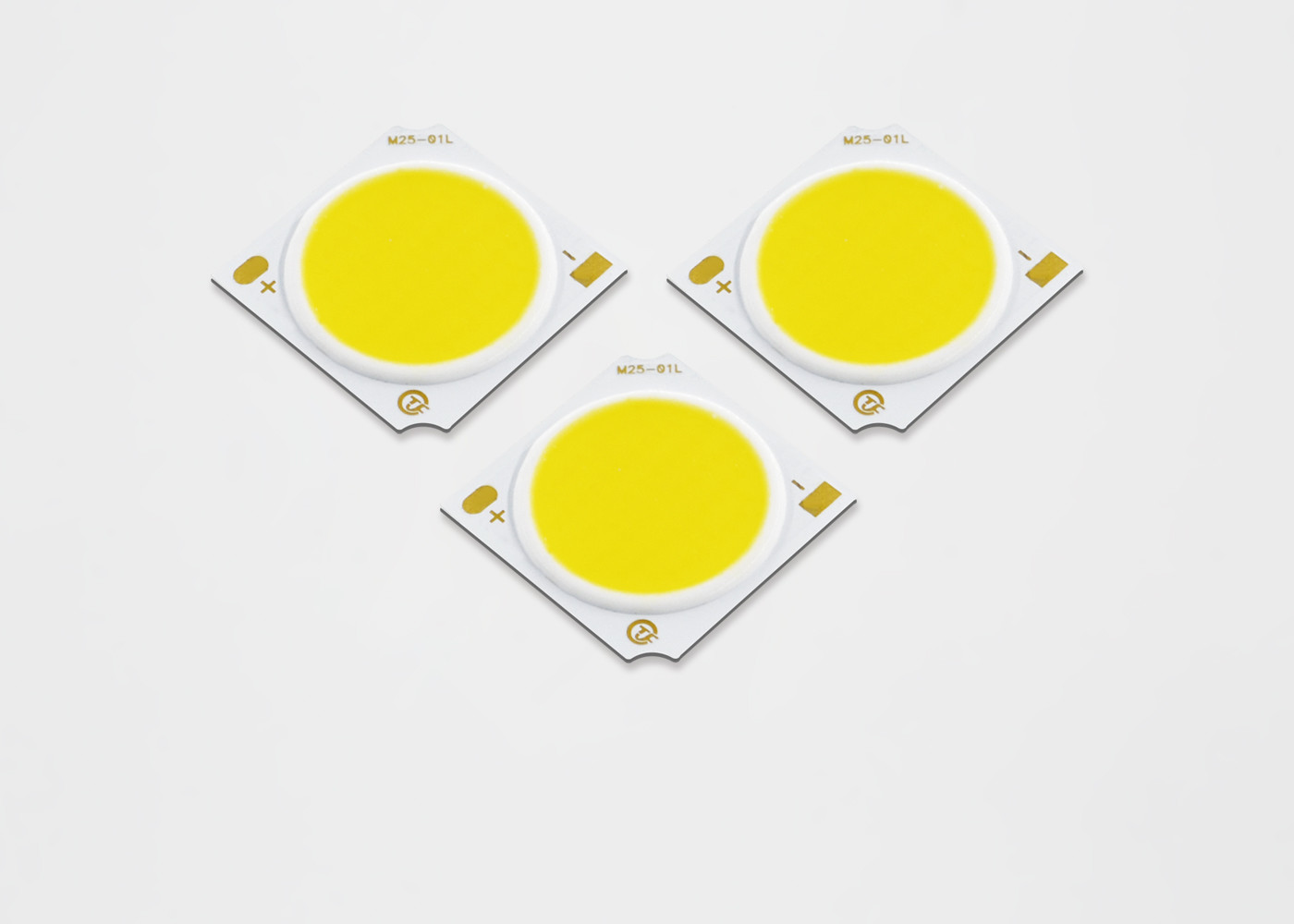

CL25171210P4 30W 160lm/w κάτω από τα ΤΣΙΠ LM80 των οδηγήσεων ΣΠΑΔΊΚΩΝ των ελαφριών εμπορικών ελαφριών οδηγήσεων Bridgleux πέρασε
• Αποτελεσματικότητα 155 lm/W χαρακτηριστικών για 3000K, 80CRI
• Συμπαγής υψηλή πηγή φωτός πυκνότητας ροής
• Ομοιόμορφος, υψηλός - ποιοτικός φωτισμός
• Επιλογές CRI ελάχιστων 70, 80, και 90
• Θερμική πορεία StreaCLined
• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητικό χρώματος Ansi
δομή με τα πρότυπα 2, 3 και 5 SDCM
• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο
και φθορισμού λαμπτήρες
• ΣΥΝΕΧΗΣ λειτουργία υψηλής τάσης ή χαμηλής τάσης
• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
• RoHS υποχωρητικό
Ο προσδιορισμός αριθμού μερών για τις σειρές των οδηγήσεων σειράς TYF μιλ. εξηγείται ως εξής:
| Αριθμός μερών |
Χαρακτηριστική δύναμη (ψ) |
Ονομαστικό ΚΔ (κ) |
Ελάχιστη παλόμενη ροή (lm) |
Χαρακτηριστική παλόμενη ροή (lm) |
Χαρακτηριστική τάση (β) |
Ονομαστικό ρεύμα (μΑ) |
Χαρακτηριστική αποτελεσματικότητα (lm/W) |
| ML13070302P530E*7 |
3.1 |
3000 Κ |
377 |
419 |
9.6 |
320 |
135 |
| ML13070302P535E*7 |
3.1 |
3500 Κ |
382 |
425 |
9.6 |
320 |
137 |
| ML13070302P540E*7 |
3.1 |
4000 Κ |
385 |
428 |
9.6 |
320 |
138 |
| ML13070302P550E*7 |
3.1 |
5000 Κ |
388 |
431 |
9.6 |
320 |
139 |
| ML13070302P557E*7 |
3.1 |
5700 Κ |
391 |
434 |
9.6 |
320 |
140 |
| ML13070302P565E*7 |
3.1 |
6500 Κ |
388 |
431 |
9.6 |
320 |
139 |
| ML13070302P522E*8 |
3.1 |
2200 Κ |
304 |
338 |
9.6 |
320 |
109 |
| ML13070302P527E*8 |
3.1 |
2700 Κ |
326 |
363 |
9.6 |
320 |
117 |
| ML13070302P530E*8 |
3.1 |
3000 Κ |
338 |
375 |
9.6 |
320 |
121 |
| ML13070302P535E*8 |
3.1 |
3500 Κ |
346 |
384 |
9.6 |
320 |
124 |
| ML13070302P540E*8 |
3.1 |
4000 Κ |
352 |
391 |
9.6 |
320 |
126 |
| ML13070302P550E*8 |
3.1 |
5000 Κ |
357 |
397 |
9.6 |
320 |
128 |
| ML13070302P557E*8 |
3.1 |
5700 Κ |
363 |
403 |
9.6 |
320 |
130 |
| ML13070302P565E*8 |
3.1 |
6500 Κ |
357 |
397 |
9.6 |
320 |
128 |
| ML13070302P522E*9 |
3.1 |
2200 Κ |
262 |
291 |
9.6 |
320 |
94 |
| ML13070302P527E*9 |
3.1 |
2700 Κ |
285 |
316 |
9.6 |
320 |
102 |
| ML13070302P530E*9 |
3.1 |
3000 Κ |
296 |
329 |
9.6 |
320 |
106 |
| ML13070302P535E*9 |
3.1 |
3500 Κ |
304 |
338 |
9.6 |
320 |
109 |
| ML13070302P540E*9 |
3.1 |
4000 Κ |
310 |
344 |
9.6 |
320 |
111 |
| ML13070302P550E*9 |
3.1 |
5000 Κ |
315 |
350 |
9.6 |
320 |
113 |
| ML13070302P557E*9 |
3.1 |
5700 Κ |
321 |
357 |
9.6 |
320 |
115 |
5.1 πληροφορίες Binning χρώματος
Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)
CIE1931-Χ
Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF
|
Ονομαστικός
ΚΔ
|
Κεντρικό σημείο |
ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β) |
Έλλειψη
Άγγελος περιστροφής, θ
|
| Χ |
Υ |
2-βήμα |
3-βήμα |
5-βήμα |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700Κ |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
6.1 πίνακας 39: Μέγιστες εκτιμήσεις
Σημειώσεις για τον πίνακα 39:
- Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
- Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
- Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
- Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.
Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο
8
ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ
Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α
τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί
στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν
επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
Συσκευασία και μαρκάρισμα προϊόντων
