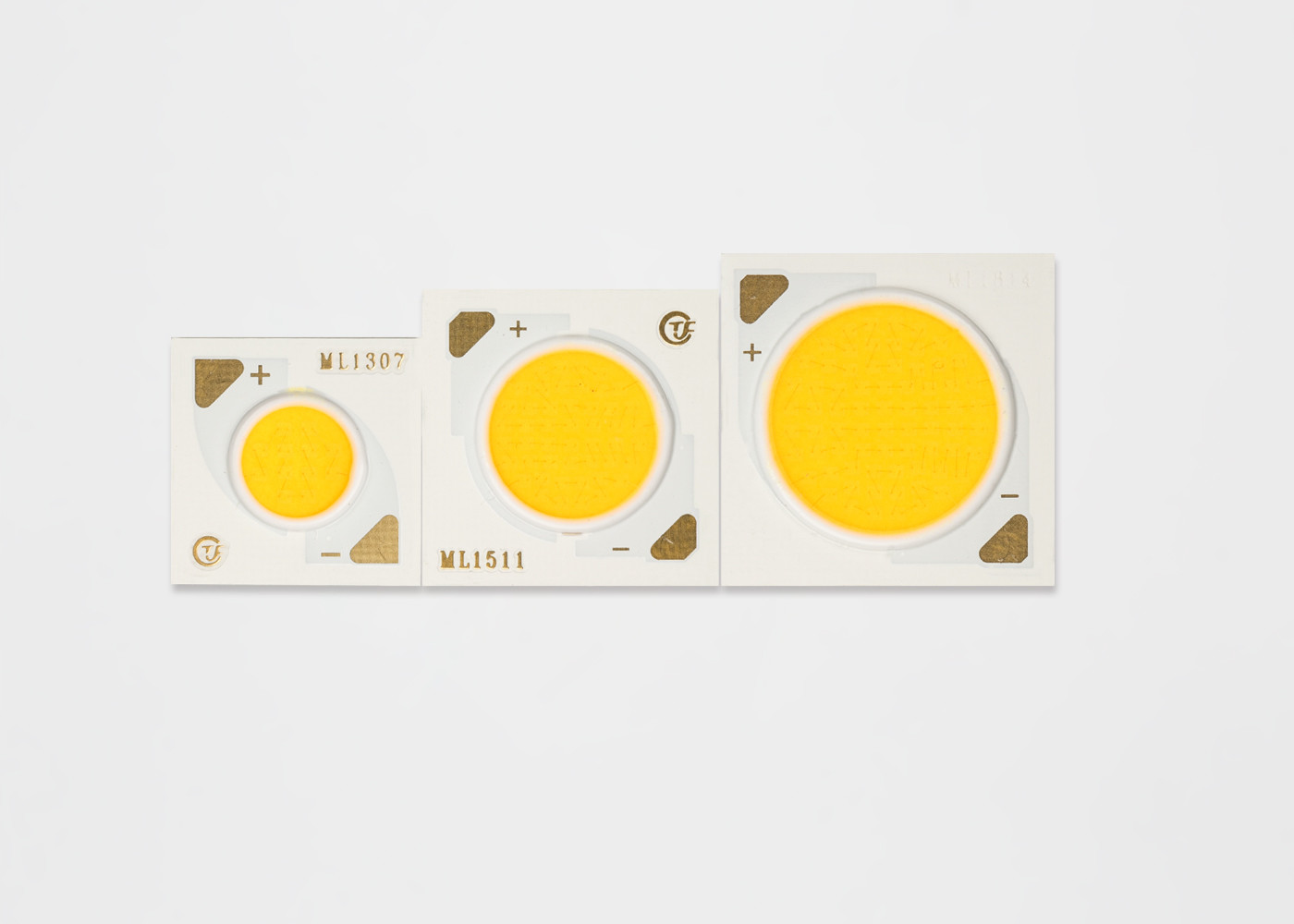

20W ΣΠΑΔΙΚΑΣ υψηλής αποδοτικότητας downlights 130 lm/w
• Αποτελεσματικότητα 128 lm/W χαρακτηριστικών για 3000K, 80CRI
• Συμπαγής υψηλή πηγή φωτός πυκνότητας ροής
• Ομοιόμορφος, υψηλός - ποιοτικός φωτισμός
• Επιλογές CRI ελάχιστων 70, 80, και 90
• Θερμική πορεία StreaCLined
• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητικό χρώματος Ansi
δομή με τα πρότυπα 2, 3 και 5 SDCM
• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο
και φθορισμού λαμπτήρες
• ΣΥΝΕΧΗΣ λειτουργία υψηλής τάσης ή χαμηλής τάσης
• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο
• RoHS υποχωρητικό
Ο προσδιορισμός αριθμού μερών για τις σειρές των οδηγήσεων σειράς TYF μιλ. εξηγείται ως εξής:
|
Αριθμός μερών
|
Χαρακτηριστική δύναμη (ψ) |
Ονομαστικό ΚΔ (κ) |
CRI
|
Ελάχιστη παλόμενη ροή (lm) |
Χαρακτηριστική παλόμενη ροή (lm) |
Χαρακτηριστική τάση (β) |
Ονομαστικό ρεύμα (μΑ) |
Χαρακτηριστική αποτελεσματικότητα (lm/W) |
| CL25171206P430E*7 |
18.4 |
3000 Κ |
70 |
2772 |
2981 |
34 |
540 |
162 |
| CL25171206P435E*7 |
18.4 |
3500 Κ |
70 |
2823 |
3036 |
34 |
540 |
165 |
| CL25171206P440E*7 |
18.4 |
4000 Κ |
70 |
2858 |
3073 |
34 |
540 |
167 |
| CL25171206P450E*7 |
18.4 |
5000 Κ |
70 |
2926 |
3146 |
34 |
540 |
171 |
| CL25171206P457E*7 |
18.4 |
5700 Κ |
70 |
2943 |
3165 |
34 |
540 |
172 |
| CL25171206P465E*7 |
18.4 |
6500 Κ |
70 |
2926 |
3146 |
34 |
540 |
171 |
| CL25171206P422E*8 |
18.4 |
2200 Κ |
80 |
2310 |
2484 |
34 |
540 |
135 |
| CL25171206P427E*8 |
18.4 |
2700 Κ |
80 |
2481 |
2668 |
34 |
540 |
145 |
| CL25171206P430E*8 |
18.4 |
3000 Κ |
80 |
2601 |
2797 |
34 |
540 |
152 |
| CL25171206P435E*8 |
18.4 |
3500 Κ |
80 |
2635 |
2834 |
34 |
540 |
154 |
| CL25171206P440E*8 |
18.4 |
4000 Κ |
80 |
2669 |
2870 |
34 |
540 |
156 |
| CL25171206P450E*8 |
18.4 |
5000 Κ |
80 |
2721 |
2926 |
34 |
540 |
159 |
| CL25171206P457E*8 |
18.4 |
5700 Κ |
80 |
2738 |
2944 |
34 |
540 |
160 |
| CL25171206P465E*8 |
18.4 |
6500 Κ |
80 |
2721 |
2926 |
34 |
540 |
159 |
| CL25171206P422E*9 |
18.4 |
2200 Κ |
90 |
1968 |
2116 |
34 |
540 |
115 |
| CL25171206P427E*9 |
18.4 |
2700 Κ |
90 |
2122 |
2282 |
34 |
540 |
124 |
| CL25171206P430E*9 |
18.4 |
3000 Κ |
90 |
2225 |
2392 |
34 |
540 |
130 |
| CL25171206P435E*9 |
18.4 |
3500 Κ |
90 |
2276 |
2447 |
34 |
540 |
133 |
| CL25171206P440E*9 |
18.4 |
4000 Κ |
90 |
2310 |
2484 |
34 |
540 |
135 |
| CL25171206P450E*9 |
18.4 |
5000 Κ |
90 |
2327 |
2502 |
34 |
540 |
136 |
| CL25171206P457E*9 |
18.4 |
5700 Κ |
90 |
2344 |
2520 |
34 |
540 |
137 |
5.1 πληροφορίες Binning χρώματος
Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)
CIE1931-Χ
Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF
|
Ονομαστικός
ΚΔ
|
Κεντρικό σημείο |
ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β) |
Έλλειψη
Άγγελος περιστροφής, θ
|
| Χ |
Υ |
2-βήμα |
3-βήμα |
5-βήμα |
| 2200K |
0,5018 |
0,4153 |
(0,0048, 0,0027) |
(0,0072, 0,0041) |
(0,0120, 0,0067) |
39.9 |
| 2500K |
0,4806 |
0,4141 |
(0,0050, 0,0027) |
(0,0076, 0,0041) |
(0,0126, 0,0068) |
53.1 |
| 2700Κ |
0,4575 |
0,4101 |
(0,0053, 0,0027) |
(0,0080, 0,0041) |
(0,0133, 0,0068) |
54.1 |
| 3000K |
0,4338 |
0,4030 |
(0,0057, 0,0028) |
(0,0086, 0,0042) |
(0,0142, 0,0069) |
53.7 |
| 3500K |
0,4073 |
0,3917 |
(0,0062, 0,0028) |
(0,0093, 0,0041) |
(0,0155, 0,0069) |
54.0 |
| 4000K |
0,3818 |
0,3797 |
(0,0063, 0,0027) |
(0,0093, 0,0042) |
(0,0157, 0,0068) |
53.4 |
| 5000K |
0,3447 |
0,3553 |
(0,0054, 0,0024) |
(0,0081, 0,0035) |
(0,0135, 0,0059) |
59.8 |
| 5700K |
0,3290 |
0,3417 |
(0,0048, 0,0021) |
(0,0072, 0,0032) |
(0,0119, 0,0052) |
58.8 |
| 6500K |
0,3123 |
0,3282 |
(0,0044, 0,0018) |
(0,0066, 0,0027) |
(0,0110, 0,0045) |
58.1 |
6.1 πίνακας 39: Μέγιστες εκτιμήσεις
Σημειώσεις για τον πίνακα 39:
- Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
- Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
- Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
- Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.
Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο
ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ
Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α
τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί
στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν
επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ
Συσκευασία και μαρκάρισμα προϊόντων
