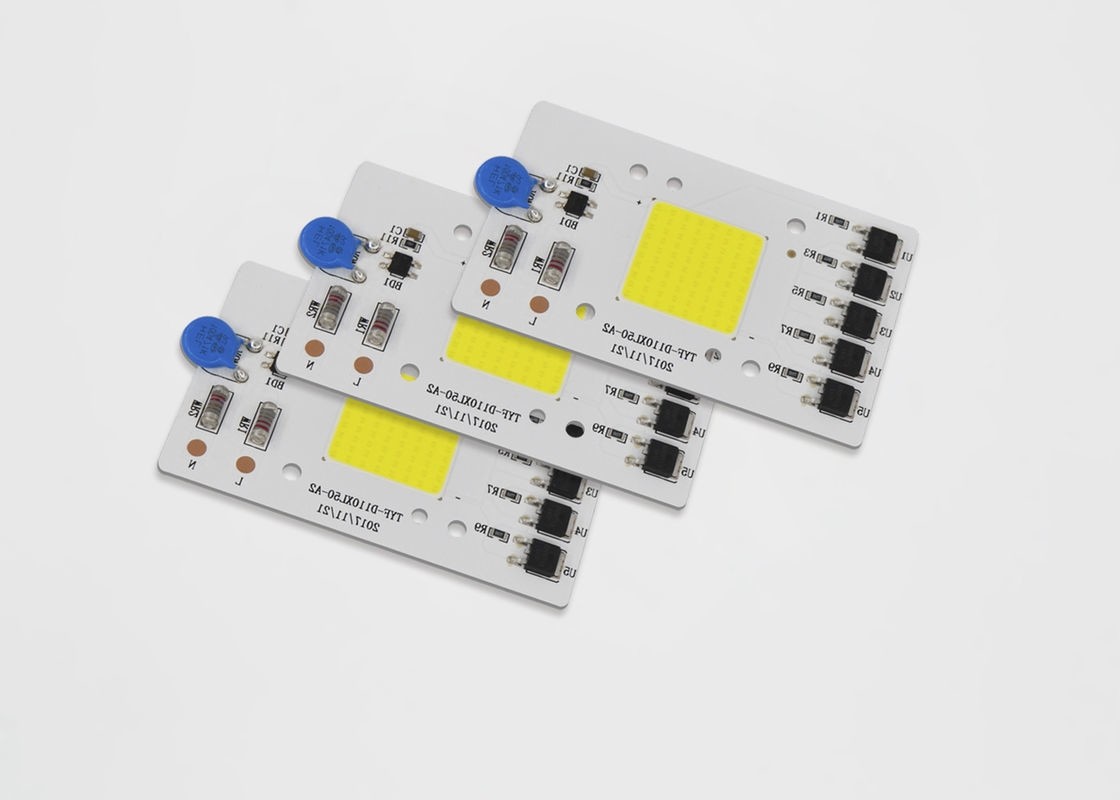

Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα

Πιστοποίηση
Κίνα Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Πιστοποιήσεις
Κίνα Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Πιστοποιήσεις
Αναθεωρήσεις πελατών
Αυτοί πλήρες φάσμα TYF leds έσωσαν $50 μου για ένα συγκρίσιμο φως και PPF είναι πραγματικά υψηλό. Αυτό είναι ο μόνος τρόπος που πρόκειται να πάω στο μέλλον.

—— De Anthony Jose

Είμαι Online Chat Now

Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα

Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα
Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα

Μεγάλες Εικόνας :  Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: TYF
Πιστοποίηση: CE CB ROHS
Αριθμό μοντέλου: D5284
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: κιβώτιο εγγράφου του Κραφτ
Χρόνος παράδοσης: 20 εργάσιμες ημέρες
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union
Δυνατότητα προσφοράς: 10.000 τεμάχια ανά μήνα

Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα

περιγραφή
μοντέλο: TYF D5284 μέρος αριθμού: D5284C2023E0DA30582
Εξασθενίστε: 52*84mm Τάση: 220/230V
Ηλεκτρική ισχύς: 50W Χρώμα: Ροζ
PF: > 0,9 THD: 35%
Εξασθένιση: Ναί
Υψηλό φως:

high power led module

,

waterproof led module

Ο πλήρης σπάδικας εναλλασσόμενου ρεύματος φάσματος 50W 30W οδήγησε Dimmable για τον προβολέα υψηλό - τσιπ ποιοτικού Bridgelux μέσα



1. Λεπτομέρειες:

Όνομα στοιχείων: Ενότητα ΣΠΑΔΊΚΩΝ εναλλασσόμενου ρεύματος για τους οδηγημένους υπαίθριους λαμπτήρες

Τύπος προϊόντων: Ενότητα εναλλασσόμενου ρεύματος

Τάση: 110V/220v

Θέση προέλευσης: ShenZhen, Κίνα

Πρότυπο: TYF D5284

MOQ: 100 κομμάτια



1.1 χαρακτηριστικά γνωρίσματα προϊόντων

  • Συνδέει άμεσα με την τάση γραμμών εναλλασσόμενου ρεύματος
  • Αποδοτικότητα & παράγοντας υψηλής δύναμης
  • Μακράς διαρκείας χρόνος
  • Απλό BOM
  • Rosh υποχωρητικό
  • Κανονισμός τάσης γραμμών
  • Εύκολη συνέλευση

2. Εφαρμογές:





3. Ηλεκτρικός & οπτικός πίνακας 2-1 χαρακτηριστικών (Ta=25℃)

ΣΤΟΙΧΕΙΟ ΣΥΜΒΟΛΟ ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ αξία
Τάση εισαγωγής Vin Β 230
Ρεύμα εισαγωγής ΕΑΝ μΑ 236.2
Λειτουργούσα συχνότητα Φ Hz 50/60
Δύναμη εισαγωγής Π W 49.49
Παράγοντας δύναμης PF % 0,911
Συνολική αρμονική διαστρέβλωση THD % 45.7%
Εξασθενίζοντας τύπος TRIAC □ PWM □ 0-10V □ ΔΆΛΙ □ DMX □ έξυπνο □ RNA □ άλλο
Ικανότητα κύματος Εναντίον KV 1
Ηλεκτρική δύναμη (εναλλασσόμενο ρεύμα) VE KV 1.5
Λειτουργία/θερμοκρασία περίπτωσης Ta/Tc 25/85
Παράμετροι οδηγήσεων ΣΠΑΔΙΚΑΣ
Φωτεινή ροή Φv Lm 4680.9
Φωτεινή αποδοτικότητα ηv Lm/w 94.57
Θερμοκρασία χρώματος ΚΔ Κ 6381
Χρώμα που δίνει το δείκτη Ra/CRI % 70.2/59.0
Ελαφριά διανομή - -
Γωνία εξέτασης 2θ 1/2 Βαθμός. -



3.1 οι απόλυτες μέγιστες εκτιμήσεις (Ta=25℃) παρουσιάζουν 2-4



ΣΤΟΙΧΕΙΟ ΣΥΜΒΟΛΟ ΜΟΝΑΔΑ Αξία
Διασκεδασμός δύναμης Pd W 52.5
Ρεύμα εναλλασσόμενου ρεύματος (RMS) ΕΑΝ μΑ 248.5
Τάση εναλλασσόμενου ρεύματος (RMS) Vin Β 220~240
Θερμοκρασία συνδέσεων οδηγήσεων Tj-οδηγημένος 120
Θερμοκρασία συνδέσεων ολοκληρωμένου κυκλώματος Tj-ολοκληρωμένο κύκλωμα 150
Κορυφή του ολοκληρωμένου κυκλώματος θερμοκρασίας ολοκληρωμένου κυκλώματος Tp 100
Θερμική αντίσταση οδηγήσεων (σύνδεση/συγκολλώντας σημείο) Rthj-s ℃/W 20
Θερμική αντίσταση ολοκληρωμένου κυκλώματος (σύνδεση/συγκολλώντας σημείο) Rthj-s ℃/W 40
Λειτουργούσα θερμοκρασία -20~+85
Θερμοκρασία αποθήκευσης TS -40~+100
Ευαισθησία ESD (HBM) Vesd KV ±2
Θερμοκρασία συγκόλλησης (επανακυκλοφορία) Tsld -
Θερμοκρασία συγκόλλησης (χέρι) Tsld 350 3S



4. Οπτικές ιδιότητες



4.1 δοχεία χρωματικότητας



TYF συμμορφώνεται με τα πρότυπα Ansi C78.377A για τη δομή δοχείων χρωματικότητάς του. Για κάθε quadrangle Ansi για τη σειρά ΚΔ 2700K σε 6500K, TYF παρέχει 5 δοχεία και 3 δοχεία.



Δοχείο χρωματικότητας σχήματος 4-1-1

Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα 0



Πίνακας 4-1-2 5 δοχεία βημάτων

ΚΔ Βήματα CX Κύπρος α β θήτα
2700K 5 0,4578 0,4101 0,01350 0,00700 53.70
3000K 5 0,4338 0,403 0,01390 0,00680 53.22
3500K 5 0,4073 0,3917 0,01545 0,00690 54.00
4000K 5 0,3818 0,3797 0,01565 0,00670 53.72
5000K 5 0,3447 0,3553 0,01370 0,00590 59.62
5700K 5 0,3287 0,3417 0,01243 0,00533 59.09
6000K 5 0,3123 0,3282 0,01115 0,00475 58.57



Πίνακας 4--1-3 δοχεία 3step

ΚΔ Βήματα CX Κύπρος α β θήτα
2700K 3 0,4578 0,4101 0,00810 0,00420 53.70
3000K 3 0,4338 0,403 0,00834 0,00408 53.22
3500K 3 0,4073 0,3917 0,00927 0,00414 54.00
4000K 3 0,3818 0,3797 0,00939 0,00402 53.72
5000K 3 0,3447 0,3553 0,00822 0,00354 59.62
5700K 3 0,3287 0,3417 0,00746 0,00320 59.09
6000K 3 0,3123 0,3282 0,00669 0,00285 58.57



4.2 χαρακτηριστικές ηλεκτρικές & οπτικές καμπύλες

Σχετική ισχύς σχήματος 4-2-1 εναντίον της τάσης, Τένα =25℃

Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα 1



Σχετική φωτεινή ροή σχήματος 4-2-2 εναντίον της τάσης, Τένα =25℃

Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα 2



Ακτινοβόλο σχέδιο σχήματος 4-2-3, Τένα =25℃

Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα 3















































5. Βασικά προδιαγραφές/ιδιαίτερα χαρακτηριστικά:



1. Κίνηση άμεσα στην τάση γραμμών εναλλασσόμενου ρεύματος: 120/230V, κανένας οδηγός AC/DC

2. Με OTR, OVP, OCP, ικανότητα κύματος, 1000V

3. Υψηλό PF, πιστοποιήσεις CE/UL

4. Καλή συνέπεια χρώματος, υψηλό CRI

5. Περιβαλλοντική θερμοκρασία: 20-50℃, θερμοκρασία περίπτωσης: <70>

6. Το μικρό μέγεθος, εύκαμπτο σχέδιο, μέγεθος PCB, ΚΔ, δύναμη, μπορεί να προσαρμοστεί σύμφωνα με τις επιθυμίες του πελάτη.

7. Ζωή time> 30.000 ώρες



6. Συσκευασία



TYF Opto. Προϊόντα ενοτήτων οδηγήσεων, που συσκευάζονται στον πλαστικό δίσκο, σύμφωνα με το διαφορετικό μέγεθος, ΧΧ PC κάθε πλαστικός δίσκος, όπως φαίνεται στον ακόλουθο. τα προϊόντα χωρίς πλαστικό κιβώτιο που συσκευάζεται στις τσάντες φυσαλίδων, προκειμένου να αποτραπεί η εξωτερική πίεση, να επιλέξει τη διαφορετική τσάντα φυσαλίδων, σύμφωνα με το μέγεθος προϊόντων σε κάθε πακέτο ΧΧ προϊόντων, συσκευασμένο προϊόν θα αποθηκευτούν υπό μορφή χαρτοκιβωτίου και θα σφραγιστούν, όπως φαίνεται στον ακόλουθο.



1) ΧΧ ενότητα των οδηγήσεων PC ανά δίσκο 4) Πληροφορίες & συσκευασία κιβωτίων

2) Σωρός και να δέσει με ταινία δίσκων, δίσκοι ενότητας ΧΧ οδηγήσεων και πρόσθετοι 1 πλαστοί δίσκοι κάθε ένας επάνω του κιβωτίου. Προσθέστε το πήκτωμα πυριτίου (1 κάθε) πάνω από το δίσκο

3) Συσκευασία σφράγισης

Εναλλασσόμενο ρεύμα Dimmable 52*84mm ενότητας 50W 30W των πλήρων φάσματος οδηγήσεων εναλλασσόμενου ρεύματος για τον προβολέα 4
