Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο

Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο
Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο

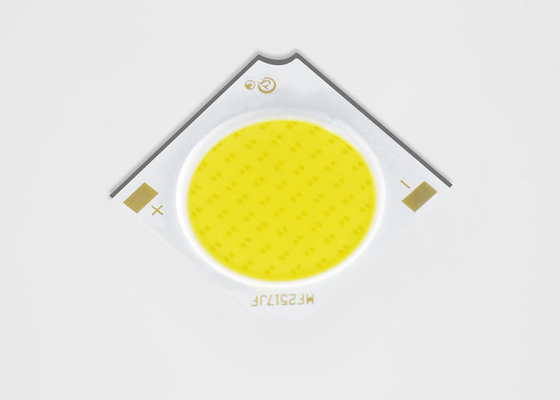

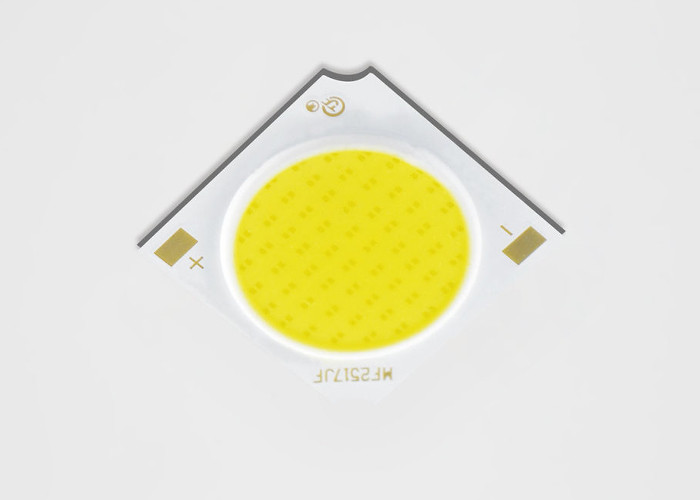

Μεγάλες Εικόνας :  Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο

Λεπτομέρειες:
Τόπος καταγωγής: Shenzhen
Μάρκα: TYF
Πιστοποίηση: CE,RoHs
Αριθμό μοντέλου: FC σειρά
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: 4pcs/tray, 2000PCS/CTN
Χρόνος παράδοσης: 3-5 εργάσιμες ημέρες
Όροι πληρωμής: Η MoneyGram L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 1,00,000 PCS/day

Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο

περιγραφή
Χρώμα εκπομπής: θερμό άσπρο, φυσικό άσπρο, δροσερό λευκό Υλικό τσιπ: Bridgelux
Τύπος: ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ εφαρμογή: Οι οδηγήσεις ΣΠΑΔΙΚΩΝ αυξάνονται το λαμπτήρα
Όνομα Προϊόντος: Εύκαμπτο τσιπ σπαδίκων Εγγύηση: 3 χρόνια
Υψηλό φως:

flip chip led

,

bridgelux led chip

10W-1500W οδηγήσεων σπαδίκων τσιπ ΣΥΝΕΧΟΥΣ κτυπήματος, 3 έτη εξουσιοδότησης, CE Rohs



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 0

• Αποτελεσματικότητα >130 lm/W χαρακτηριστικού για 6000K, 70CRI (PB)

• Αποτελεσματικότητα 140 lm/W χαρακτηριστικών για 6000K, 70CRI (P6)

• Η βάση χαλκού, θερμική αγωγιμότητα είναι 122-176W/(μ·Κ) • Εκπομπή της διαμέτρου ενάντια στην πίεση 80kg
• Ελάχιστο 70, 80 επιλογές CRI
• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητική binning δομή χρώματος Ansi με τα πρότυπα 3 και 5 SDCM
• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο και φθορισμού λαμπτήρες
• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο • RoHS υποχωρητικό



2 πλεονεκτήματα
• Υψηλή σταθερότητα για την υπαίθρια εφαρμογή
• Σημαντικά μειωμένη θερμική αντίσταση και αυξανόμενη λειτουργούσα θερμοκρασία
• Ομοιόμορφο, συνεπές άσπρο φως

• Χαμηλότερη λειτουργική δαπάνη • Εύχρηστος με τους ανιχνευτές φωτός της ημέρας και κινήσεων για να επιτρέψει την αυξανόμενη ενέργεια - αποταμίευση
• Μειωμένο κόστος συντήρησης • Φιλικός προς το περιβάλλον, κανένα ζήτημα διάθεσης



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 1



Ο προσδιορισμός αριθμού μερών για τις σειρές των υπαίθριων το (OD) οδηγήσεων σειράς TYF εξηγείται ως εξής:

Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 2



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 3



Αριθμός μερών Χαρακτηριστική δύναμη (ψ) Ονομαστικό ΚΔ (κ) Ελάχιστη παλόμενη ροή (lm) Χαρακτηριστική παλόμενη ροή (lm) Χαρακτηριστική τάση (β) Ονομαστικό ρεύμα (μΑ) Χαρακτηριστική αποτελεσματικότητα (lm/W)
ML13070302P530E*7 3.1 3000 Κ 377 419 9.6 320 135
ML13070302P535E*7 3.1 3500 Κ 382 425 9.6 320 137
ML13070302P540E*7 3.1 4000 Κ 385 428 9.6 320 138
ML13070302P550E*7 3.1 5000 Κ 388 431 9.6 320 139
ML13070302P557E*7 3.1 5700 Κ 391 434 9.6 320 140
ML13070302P565E*7 3.1 6500 Κ 388 431 9.6 320 139
ML13070302P522E*8 3.1 2200 Κ 304 338 9.6 320 109
ML13070302P527E*8 3.1 2700 Κ 326 363 9.6 320 117
ML13070302P530E*8 3.1 3000 Κ 338 375 9.6 320 121
ML13070302P535E*8 3.1 3500 Κ 346 384 9.6 320 124
ML13070302P540E*8 3.1 4000 Κ 352 391 9.6 320 126
ML13070302P550E*8 3.1 5000 Κ 357 397 9.6 320 128
ML13070302P557E*8 3.1 5700 Κ 363 403 9.6 320 130
ML13070302P565E*8 3.1 6500 Κ 357 397 9.6 320 128
ML13070302P522E*9 3.1 2200 Κ 262 291 9.6 320 94
ML13070302P527E*9 3.1 2700 Κ 285 316 9.6 320 102
ML13070302P530E*9 3.1 3000 Κ 296 329 9.6 320 106
ML13070302P535E*9 3.1 3500 Κ 304 338 9.6 320 109
ML13070302P540E*9 3.1 4000 Κ 310 344 9.6 320 111
ML13070302P550E*9 3.1 5000 Κ 315 350 9.6 320 113
ML13070302P557E*9 3.1 5700 Κ 321 357 9.6 320 115





Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 4



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 5



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 6

5.1 πληροφορίες Binning χρώματος


Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 7

CIE1931-Χ



Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF



Ονομαστικός

ΚΔ

Κεντρικό σημείο ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β)

Έλλειψη







Άγγελος περιστροφής, θ

Χ Υ 2-βήμα 3-βήμα 5-βήμα
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700Κ 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1







































































Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 8


6.1 πίνακας 39: Μέγιστες εκτιμήσεις


Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 9

Σημειώσεις για τον πίνακα 12:

  • Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
  • Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
  • Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
  • Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.

Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 10



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 11



Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 12



ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ

Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α

τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί

στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν

επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 13



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 14



Συσκευασία και μαρκάρισμα προϊόντων



Υψηλή ενέργεια σπαδίκων τσιπ κτυπήματος σταθερότητας αποδοτική από πυρακτωμένη για υπαίθριο 15
