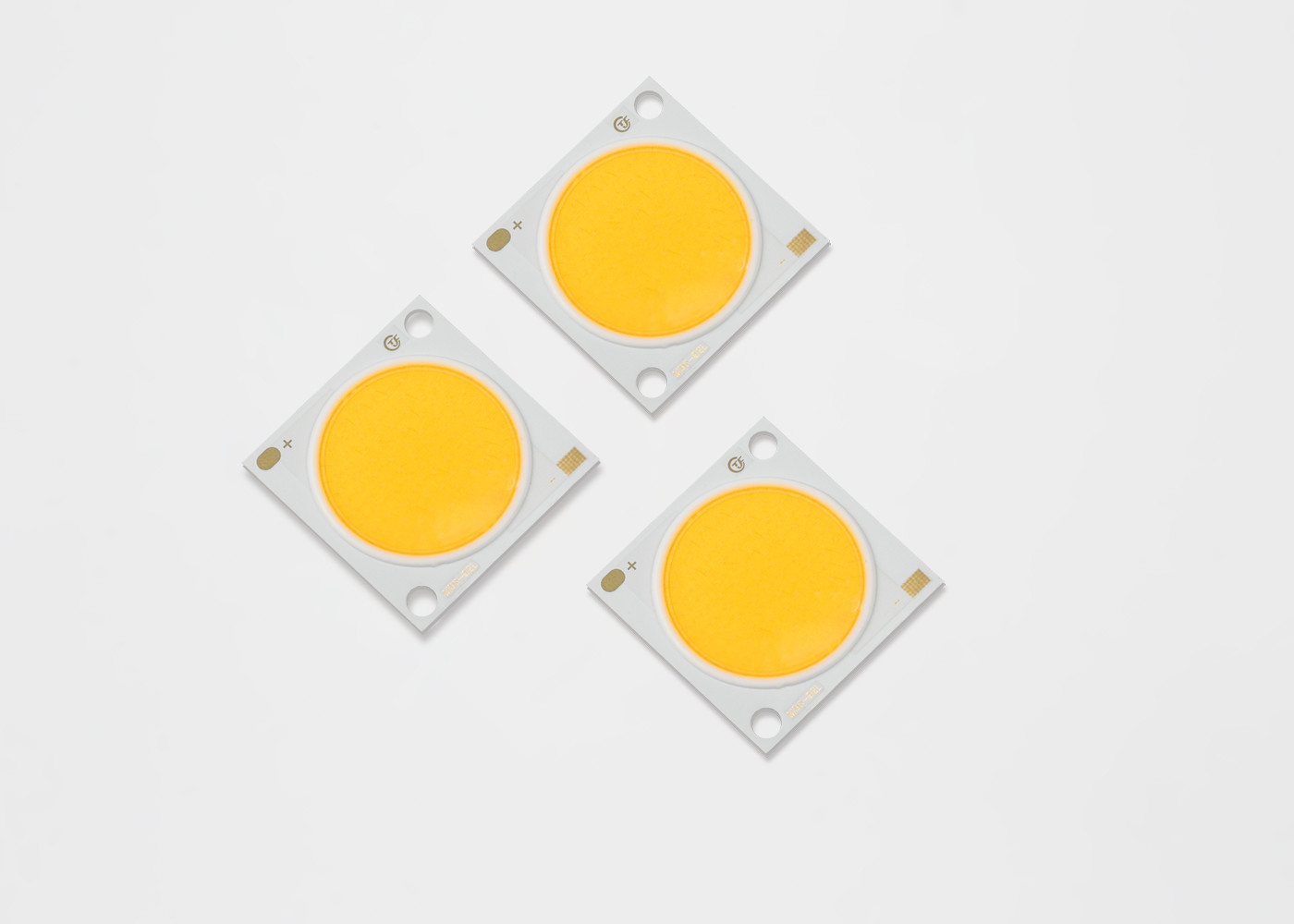

55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση

Πιστοποίηση
Κίνα Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Πιστοποιήσεις
Κίνα Shenzhen Tongyifang Optoelectronic Technology Co., Ltd. Πιστοποιήσεις
Αναθεωρήσεις πελατών
Αυτοί πλήρες φάσμα TYF leds έσωσαν $50 μου για ένα συγκρίσιμο φως και PPF είναι πραγματικά υψηλό. Αυτό είναι ο μόνος τρόπος που πρόκειται να πάω στο μέλλον.

—— De Anthony Jose

Είμαι Online Chat Now

55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση

55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση
55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση

Μεγάλες Εικόνας :  55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση

Λεπτομέρειες:
Τόπος καταγωγής: Shenzhen
Μάρκα: TYF
Πιστοποίηση: CE,RoHs,LM80
Αριθμό μοντέλου: M36-02L
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Negotiable
Χρόνος παράδοσης: 5-7 ημέρες
Όροι πληρωμής: D/A, D/P, T/T, Western Union, MoneyGram
Δυνατότητα προσφοράς: 1.000.000 PC/ημέρα

55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση

περιγραφή
Εξουσία: 55W Χρώμα εκπομπής: Θερμό άσπρο, φυσικό άσπρο, δροσερό λευκό, μπλε, ροζ
Υλικό τσιπ: InGaN, Bridgelux, Epileds Τύπος: ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ
Θερμοκρασία χρώματος: 6000-6500K, 3500K, 2800-7000k, πλήρες φάσμα Χρώμα που δίνει το δείκτη (RA): 80,90,95
Γωνία εξέτασης (°): 140 Τάση: 32-36V
εφαρμογή: φως διαδρομής, κάτω από το φως, φωτεινός σηματοδότης Όνομα Προϊόντος: ΣΠΑΔΙΚΑΣ ΠΟΥ ΟΔΗΓΕΙΤΑΙ
Εγγύηση: 5 χρόνια Διάρκεια ζωής: 50000hours
Υψηλό φως:

cob led chip

,

led light chips

CL36241812P4 55W 160lm/w φωτεινών σηματοδοτών bridgleux σπαδίκων lm80 των οδηγήσεων υψηλή αξιοπιστία μονάδων λούμεν τσιπ υψηλή leds

55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 0

• Αποτελεσματικότητα 160 lm/W χαρακτηριστικών για 3000K, 80CRI

• Συμπαγής υψηλή πηγή φωτός πυκνότητας ροής

• Ομοιόμορφος, υψηλός - ποιοτικός φωτισμός

• Επιλογές CRI ελάχιστων 70, 80, και 90

• Θερμική πορεία StreaCLined

• ΕΝΕΡΓΕΙΑ STAR®/υποχωρητικό χρώματος Ansi

  δομή με τα πρότυπα 2, 3 και 5 SDCM

• Περισσότερη ενέργεια αποδοτική από πυρακτωμένη, αλόγονο

  και φθορισμού λαμπτήρες

• ΣΥΝΕΧΗΣ λειτουργία υψηλής τάσης ή χαμηλής τάσης

• Σειρά προϊόντων και λογότυπο επιχείρησης στο μέτωπο

• RoHS υποχωρητικό



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 1



Ο προσδιορισμός αριθμού μερών για τις σειρές των οδηγήσεων σειράς TYF μιλ. εξηγείται ως εξής:



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 2

55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 3





Αριθμός μερών

Χαρακτηριστική δύναμη (ψ) Ονομαστικό ΚΔ (κ)



CRI

Ελάχιστη παλόμενη ροή (lm) Χαρακτηριστική παλόμενη ροή (lm) Χαρακτηριστική τάση (β) Ονομαστικό ρεύμα (μΑ) Χαρακτηριστική αποτελεσματικότητα (lm/W)
CL36241812P430E*7 55.3 3000 Κ 70 8229 8848 51.2 1080 160
CL36241812P435E*7 55.3 3500 Κ 70 8383 9014 51.2 1080 163
CL36241812P440E*7 55.3 4000 Κ 70 8486 9125 51.2 1080 165
CL36241812P450E*7 55.3 5000 Κ 70 8589 9235 51.2 1080 167
CL36241812P457E*7 55.3 5700 Κ 70 8692 9346 51.2 1080 169
CL36241812P465E*7 55.3 6500 Κ 70 8589 9235 51.2 1080 167
CL36241812P422E*8 55.3 2200 Κ 80 6840 7355 51.2 1080 133
CL36241812P427E*8 55.3 2700 Κ 80 7354 7908 51.2 1080 143
CL36241812P430E*8 55.3 3000 Κ 80 7714 8295 51.2 1080 150
CL36241812P435E*8 55.3 3500 Κ 80 7817 8406 51.2 1080 152
CL36241812P440E*8 55.3 4000 Κ 80 7920 8516 51.2 1080 154
CL36241812P450E*8 55.3 5000 Κ 80 8022 8625 51.2 1080 156
CL36241812P457E*8 55.3 5700 Κ 80 8074 8682 51.2 1080 157
CL36241812P465E*8 55.3 6500 Κ 80 8074 8682 51.2 1080 157
CL36241812P422E*9 55.3 2200 Κ 90 5863 6304 51.2 1080 114
CL36241812P427E*9 55.3 2700 Κ 90 6274 6747 51.2 1080 122
CL36241812P430E*9 55.3 3000 Κ 90 6583 7078 51.2 1080 128
CL36241812P435E*9 55.3 3500 Κ 90 6789 7300 51.2 1080 132
CL36241812P440E*9 55.3 4000 Κ 90 6840 7355 51.2 1080 133
CL36241812P450E*9 55.3 5000 Κ 90 6891 7410 51.2 1080 134
CL36241812P457E*9 55.3 5700 Κ 90 6942 7465 51.2 1080 135





4, εφαρμογές:



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 4



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 5

5.1 πληροφορίες Binning χρώματος


Σχήμα 1: Γραφική παράσταση των δοχείων δοκιμής στο x-$l*y διάστημα χρώματος (παλόμενοι όροι δοκιμής, Tj = 25°C)



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 6

CIE1931-Χ



Πίνακας 38: 2-βήμα σε 5 ορισμούς δοχείων χρώματος έλλειψης σκυροστρώματος βημάτων για τη σειρά πυρήνων σπαδίκων TYF



Ονομαστικός

ΚΔ

Κεντρικό σημείο ΣΗΜΑΝΤΙΚΟΣ ΑΞΟΝΑΣ (α, β)

Έλλειψη







Άγγελος περιστροφής, θ

Χ Υ 2-βήμα 3-βήμα 5-βήμα
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700Κ 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000K 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1





















































55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 7


6.1 πίνακας 39: Μέγιστες εκτιμήσεις


55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 8

Σημειώσεις για τον πίνακα 39:

  • Οδηγημένη τις σειρές στα υψηλότερα ρεύματα εντούτοις η συντήρηση μονάδων λούμεν μπορεί να μειωθεί.
  • Κατάλληλο τρέχον πρέπει να παρατηρηθεί για να διατηρήσει τη θερμοκρασία συνδέσεων κάτω από το μέγιστο
  • Η παλόμενη λειτουργία με ένα μέγιστο ρεύμα κίνησης ίσο με τη δηλωμένη αιχμή παλλόταν προς τα εμπρός το ρεύμα είναι αποδεκτή εάν ο σφυγμός έγκαιρος είναι ≤1ms ανά κύκλο και ο κύκλος καθήκοντος είναι ≤10%
  • Οι εκπέμπουσες φως δίοδοι δεν σχεδιάζονται για να οδηγηθούν στην αντίστροφη τάση και δεν θα παραγάγουν το φως υπό αυτόν τον όρο. Εκτίμηση που παρέχεται μέγιστη για την αναφορά μόνο.



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 9



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 10



Σημειώσεις: 1. Όλη η ανοχή διάστασης είναι ±0.2mm εκτός αν αναφέρεται διαφορετικά. 2. Σημείο μέτρησης TC στην κάθοδο



8, ΠΡΟΣΟΧΗ



ΣΥΝΙΣΤΩΜΕΝΟΣ ΟΡΟΣ ΣΥΓΚΟΛΛΗΣΗΣ

Για τη χειρωνακτική συγκόλληση. Παρακαλώ χρησιμοποιήστε την αμόλυβδη συγκόλληση και η συγκόλληση θα εφαρμοστεί χρησιμοποιώντας ένα συγκολλώντας κομμάτι στο α

τη θερμοκρασία χαμηλότερη από 350C, και θα τελειώσουν μέσα σε 3,5 δευτερόλεπτα για ένα έδαφος. Καμία εξωτερική δύναμη δεν θα εφαρμοστεί

στο μέρος ρητίνης ενώ η συγκόλληση εφαρμόζεται. Η επόμενη διαδικασία πρέπει να πραγματοποιηθεί αφότου έχει το προϊόν

επιστροφή στην περιβαλλοντική θερμοκρασία. ΠΡΟΣΟΧΗ: ΕΛΕΓΧΟΣ ΘΕΡΜΟΚΡΑΣΙΑΣ



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 11



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 12



Συσκευασία και μαρκάρισμα προϊόντων



55W 160lm/W ισχυρός αντι σπαδίκων CL36241812P4 φωτεινών σηματοδοτών οδηγημένος τσιπ - εξώθηση 13
