Η προσαρμοσμένη επιφάνεια PCB τοποθετεί τη συνέλευση PCB μέσα - παραγωγή στοιχείων δοκιμής κυκλωμάτων

Η προσαρμοσμένη επιφάνεια PCB τοποθετεί τη συνέλευση PCB μέσα - παραγωγή στοιχείων δοκιμής κυκλωμάτων
Η προσαρμοσμένη επιφάνεια PCB τοποθετεί τη συνέλευση PCB μέσα - παραγωγή στοιχείων δοκιμής κυκλωμάτων

Μεγάλες Εικόνας :  Η προσαρμοσμένη επιφάνεια PCB τοποθετεί τη συνέλευση PCB μέσα - παραγωγή στοιχείων δοκιμής κυκλωμάτων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: TYF
Πιστοποίηση: CE UL CB
Αριθμό μοντέλου: PCBA
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: διαπραγμάτευση
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο
Χρόνος παράδοσης: 10 εργάσιμες ημέρες
Όροι πληρωμής: Η MoneyGram L/C, D/A, D/P, T/T, Western Union,
Δυνατότητα προσφοράς: 100000 τεμάχια / μήνα

Η προσαρμοσμένη επιφάνεια PCB τοποθετεί τη συνέλευση PCB μέσα - παραγωγή στοιχείων δοκιμής κυκλωμάτων

περιγραφή
μάρκα: TYF Πάχος χαλκού: 0.3-3oz
υλικό της βάσης: FR4, αργίλιο, FPC Επιφανειακό φινίρισμα: HASL, OSP, αμόλυβδο
Υπηρεσίες: μιας στάσης υπηρεσίες Ανώτατο μέγεθος πινάκων: 760mm*600mm
στρώμα: 1-26layers Πιστοποιητικό:: ISO9001/IATF16949/ISO13485
Υψηλό φως:

printed circuit assembly

,

electronic pcb assembly

Ηλεκτρονική συνέλευση πινάκων κυκλωμάτων pcba κατασκευαστών PCB cOem TYF



1. Λεπτομέρειες:

Όνομα στοιχείων: Συνέλευση PCBA PCBA SMT

Θέση προέλευσης: ShenZhen, Κίνα

Πρότυπο: TYF PCBA

MOQ: 1000 κομμάτι



2. Σχέδιο & σχεδιάγραμμα PCB

» Άριστη πείρα στα εργαλεία σχεδίου: Χαρούμενος, μαξιλάρια, και αποστολή συμβούλων.
» Σχέδια υψηλής πυκνότητας SMT (BGA, uBGA, PCI, PCIE, CPCI…)
» Ευκίνητα σχέδια PCB όλων των ειδών
» Πλήρη σχέδια συνελεύσεων
» Παραγωγή στοιχείων δοκιμής -κυκλωμάτων (ICT)
» Σχέδια τρυπανιών, επιτροπής και διακοπής που σχεδιάζονται
» Επαγγελματικά έγγραφα επεξεργασίας που δημιουργούνται
» Μεγάλη ταχύτητα, πολυστρωματική ψηφιακή δρομολόγηση λεωφορείων σχεδίων PCB, διαφορικά ζευγάρια, αντιστοιχημένα μήκη Γρήγορο σχέδιο PCB σε 2-3 ημέρες.
» Επικεντρωθείτε στην ενότητα της WI-Fi σχεδίου PCB, ενότητα BLE, ΠΣΤ που ακολουθεί τις ενότητες application.RF, συσκευές ιατρικής φροντίδας, πίνακες PCB των οδηγήσεων.
» Βρίσκουμε το σχέδιο σύμφωνα με την απαίτηση πελατών, και παίρνουμε την προσοχή γιατί η ΠΡΩΤΗ ύλη κόστισε εξαρχής του σχεδίου.
» Ολικός έλεγχος για το σχέδιο PCB, από την απαίτηση, σχηματική αναπαράσταση, σχεδιάγραμμα PCB, επιθεώρηση SI/PI/EMI, θα εντοπίσουμε τα ζητήματα σχεδίου στην επεξεργασία επιθεώρησης.



3. Προδιαγραφές PCB
Στρώμα PCB 1, 2, 4 ή 6, μέχρι 18 στρώματα
Μορφή πινάκων Ορθογώνιος, στρογγυλός, αυλακώσεις, διακοπές, σύνθετος, ανώμαλες
Τύπος πινάκων Άκαμπτος, εύκαμπτος, άκαμπτος-εύκαμπτος
Υλικό πινάκων FR-4 γυαλί εποξικό, FR4 υψηλό Tg, RoHS υποχωρητικό Αργίλιο, Rogers, κ.λπ.
Κοπή πινάκων Κουρά, β-αποτέλεσμα, ετικέττα-που καθοδηγείται
Πάχος πινάκων 0,2 ~ 4,0 χιλ. (±10%), ευκίνητος πίνακας: 0,01 ~ 0,25 ″ (±10%)
Βάρος χαλκού 1.0, 1.5, 2.0 Oz (ανοχή ±0.25 oz)
Μάσκα ύλης συγκολλήσεως Double-sided πράσινο LPI, υποστηρίζει επίσης κόκκινο, άσπρος, κίτρινος, μπλε, μαύρος
Οθόνη μεταξιού Double-sided ή ενιαίος-πλαισιωμένος στο λευκό, κίτρινος, μαύρος, ή αρνητικός
Ελάχιστο πλάτος γραμμών οθόνης μεταξιού 0,006 ″ ή 0.15mm
Ανώτατη διάσταση πινάκων 20 ίντσα ή 500mm*500mm ίντσας *20
Ελάχιστα ίχνος/χάσμα 0.10mm, ή 4 mils
Ελάχιστη διάμετρος τρυπών τρυπανιών 0,01», 0.25mm, ή 10 mils
Η επιφάνεια τελειώνει HASL, νικέλιο, χρυσός IMM, κασσίτερος IMM, ασήμι IMM, OSP κ.λπ.
Min.slot πλάτος 0,12», 3,0 χιλ., ή 120 mils
Βάθος β-αποτελέσματος 20-25% του πάχους πινάκων
Καλυμμένος μέσω των τρυπών Ναι
Μορφή αρχείου σχεδίου Gerber RS274X, 274D, αετός και AutoCAD, DXF, DWG, Protel 99se

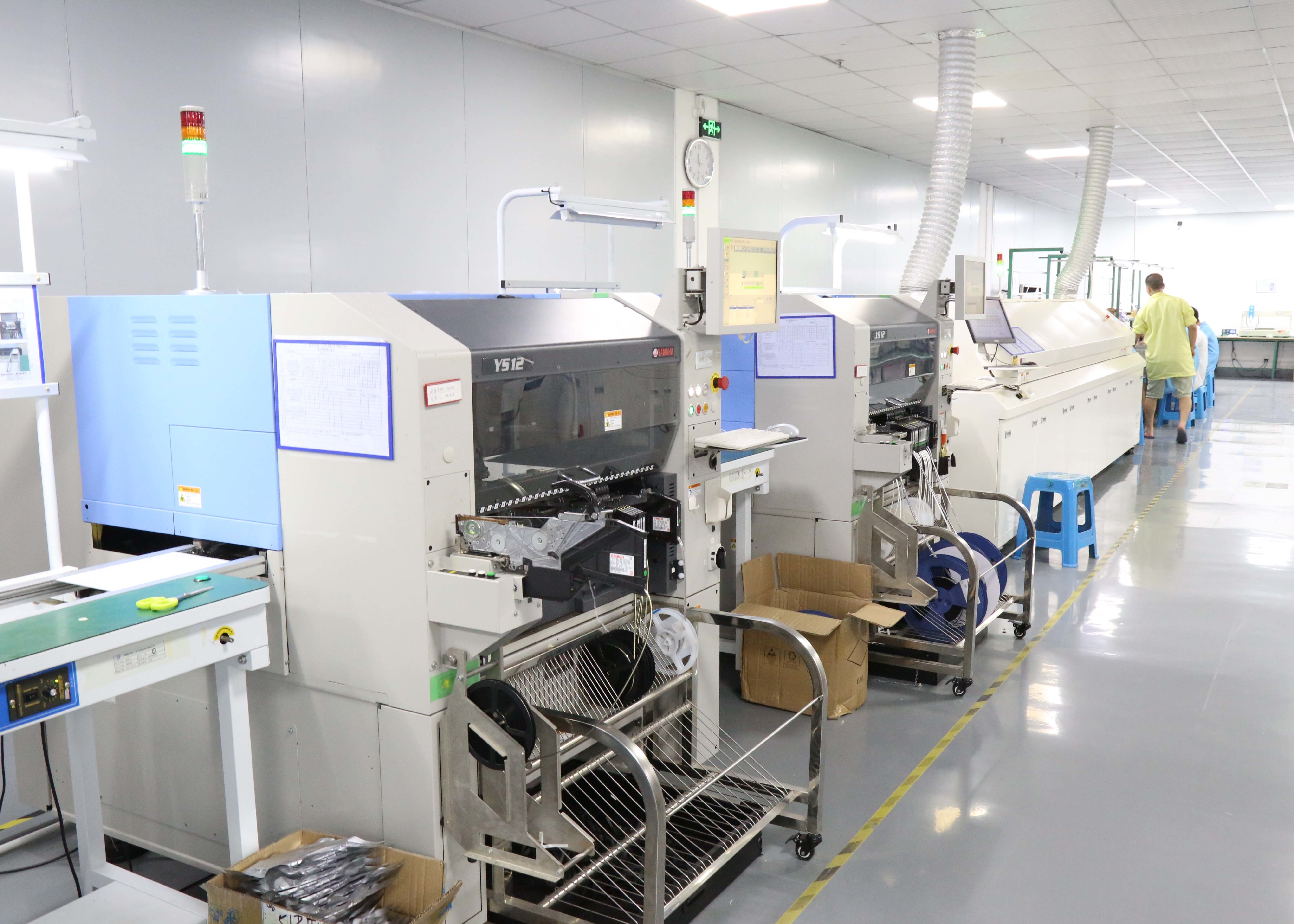

4. Κέντρο συνελεύσεων PCB
Η προσαρμοσμένη επιφάνεια PCB τοποθετεί τη συνέλευση PCB μέσα - παραγωγή στοιχείων δοκιμής κυκλωμάτων 0
Υποστηριγμένες ικανότητες συνελεύσεων
Διαφορετικοί τύποι συνελεύσεων
THD (συσκευή μέσω-τρυπών)
SMT (τεχνολογία επιφάνεια-υποστηριγμάτων)
SMT & THD που συνδυάζονται
2-πλαισιωμένη συνέλευση SMT και THD
Όγκος διαταγής που επιτρέπεται
1 έως 5.000 πίνακες
Μέρη
Μέρη Passives, μικρότερο μέγεθος 0201
Λεπτή πίσσα 8 Mils
BGA, uBGA, QFN, ΣΚΆΕΙ και τσιπ μηδέν-μολύβδου
Συνδετήρες και τερματικά
Συστατική συσκευασία
Εξέλικτρα
Ταινία περικοπών
Σωλήνας και δίσκος
Χαλαροί μέρη και όγκος
Μετρήσεις πινάκων PCB
Ελάχιστη μέτρηση: 0,2 ″ Χ 0,2 ″ (5mm X 5mm)
Μεγαλύτερη διάσταση: 15 ″ Χ 20 ″ (381mm X 508mm)
Τυπωμένες μορφές πινάκων κυκλωμάτων
Στενόμακρος
Κύκλος
Αυλακώσεις και περικοπή outs
Περίπλοκος και ασυνήθιστος
Είδη πινάκων PCB
Άκαμπτοι FR-4 πίνακες
Άκαμπτος-ευκίνητοι πίνακες
Διαδικασίες Assy
Μολυβδούχος διαδικασία
ero-μόλυβδος (RoHS)
Μορφοποίηση αρχείων σχεδίου
Gerber rs-274X, 274D, DXF αετών καθώς επίσης και AutoCAD, DWG
BOM (Μπιλ των υλικών) (.xls, .csv. xlsx)
Centroid (επιλογή-ν-θέση ή X-$L*Y αρχείο)
Εξεταστικές διαδικασίες
Οπτική επιθεώρηση
Επιθεώρηση ακτίνας X
AOI (επίσης γνωστό όπως: Αυτοματοποιημένη οπτική επιθεώρηση)
ICT (AKA: Δοκιμή -κυκλωμάτων)
Λειτουργική δοκιμή
Χρονικές περίοδοι ανακύκλωσης
1 έως 5 ημέρες για μόνο τον τυπωμένο πίνακα κυκλωμάτων assy
10 ημέρες To16 για την πλήρη με το κλειδί στο χέρι κάρτα Assy κυκλωμάτων

5. Συσκευασία



TYF Opto. Προϊόντα ενοτήτων οδηγήσεων, που συσκευάζονται στον πλαστικό δίσκο, σύμφωνα με το διαφορετικό μέγεθος, ΧΧ PC κάθε πλαστικός δίσκος, όπως φαίνεται στον ακόλουθο. τα προϊόντα χωρίς πλαστικό κιβώτιο που συσκευάζεται στις τσάντες φυσαλίδων, προκειμένου να αποτραπεί η εξωτερική πίεση, να επιλέξει τη διαφορετική τσάντα φυσαλίδων, σύμφωνα με το μέγεθος προϊόντων σε κάθε πακέτο ΧΧ προϊόντων, συσκευασμένο προϊόν θα αποθηκευτούν υπό μορφή χαρτοκιβωτίου και θα σφραγιστούν, όπως φαίνεται στον ακόλουθο.



1) ΧΧ ενότητα των οδηγήσεων PC ανά δίσκο 4) Πληροφορίες & συσκευασία κιβωτίων

2)Σωρός δίσκων και να δέσει με ταινία, ενότητα ΧΧ οδηγήσεων

δίσκοι και πρόσθετοι 1 πλαστοί δίσκοι κάθε ένας επάνω

κιβώτιο. Προσθέστε το πήκτωμα πυριτίου (1 κάθε) πάνω από το δίσκο

3) Συσκευασία σφράγισης

Η προσαρμοσμένη επιφάνεια PCB τοποθετεί τη συνέλευση PCB μέσα - παραγωγή στοιχείων δοκιμής κυκλωμάτων 1
